УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
rus
89
ПРИМЕЧАНИЕ: Чтобы поддерживать точную величину крутящего момента, затягивайте монтажные
контргайки, а не монтажные болты.

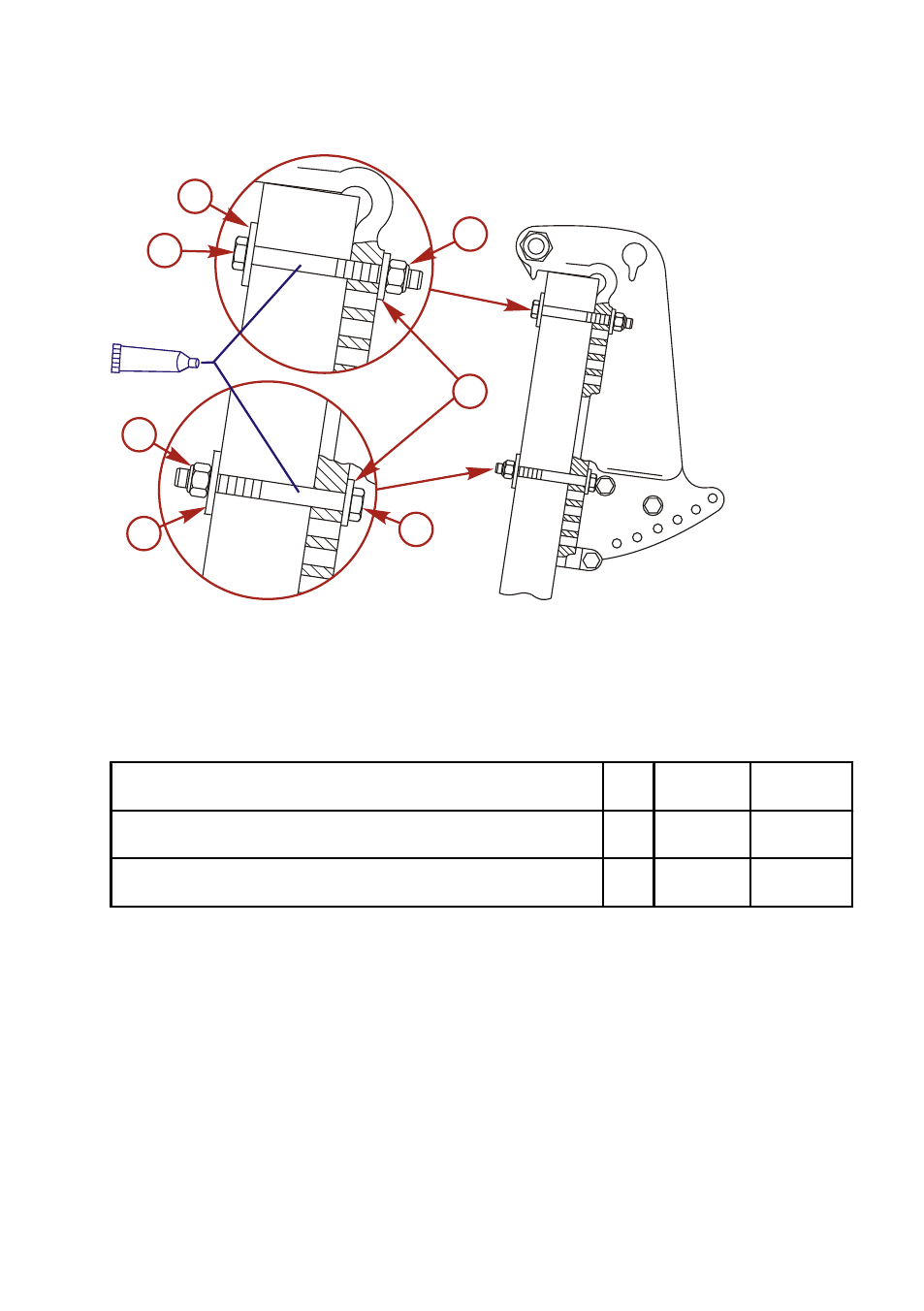

a -
Монтажный болт подвесного двигателя диаметром 1/2 дюйма (4)
b -
Плоская шайба 7/8 дюйма (4)
c -
Контргайка с нейлоновой вставкой (4)
d -
Плоская шайба 1-1/2 дюйма (4)
e -
Судовой герметик — нанесите на стержни болтов, но не на резьбу
Описание
Нм
фунт-
дюйм
фунто-фут
Монтажные болты и контргайки подвесного двигателя —
стандартный транец лодки
75
55
Монтажные болты и контргайки подвесного двигателя —
металлические подъемные пластины и кронштейны понижения
122
90
Электрические кабели, топливный шланг и кабели управления
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ПЕРЕДНЕГО КОЖУХА
Установка
ВАЖНАЯ ИНФОРМАЦИЯ: Необходимо обеспечить достаточное провисание жгутов электропроводки,
кабелей аккумуляторной батареи и шлангов, прокладываемых между резиновым уплотнительным
кольцом и точками присоединения двигателя, чтобы ослабить напряжения и предотвратить изломы и
защемления шлангов.
a
c
d
c
a
d
40952
b
e
