инструкция по эксплуатации станка JET мод. MBS-800DS
7

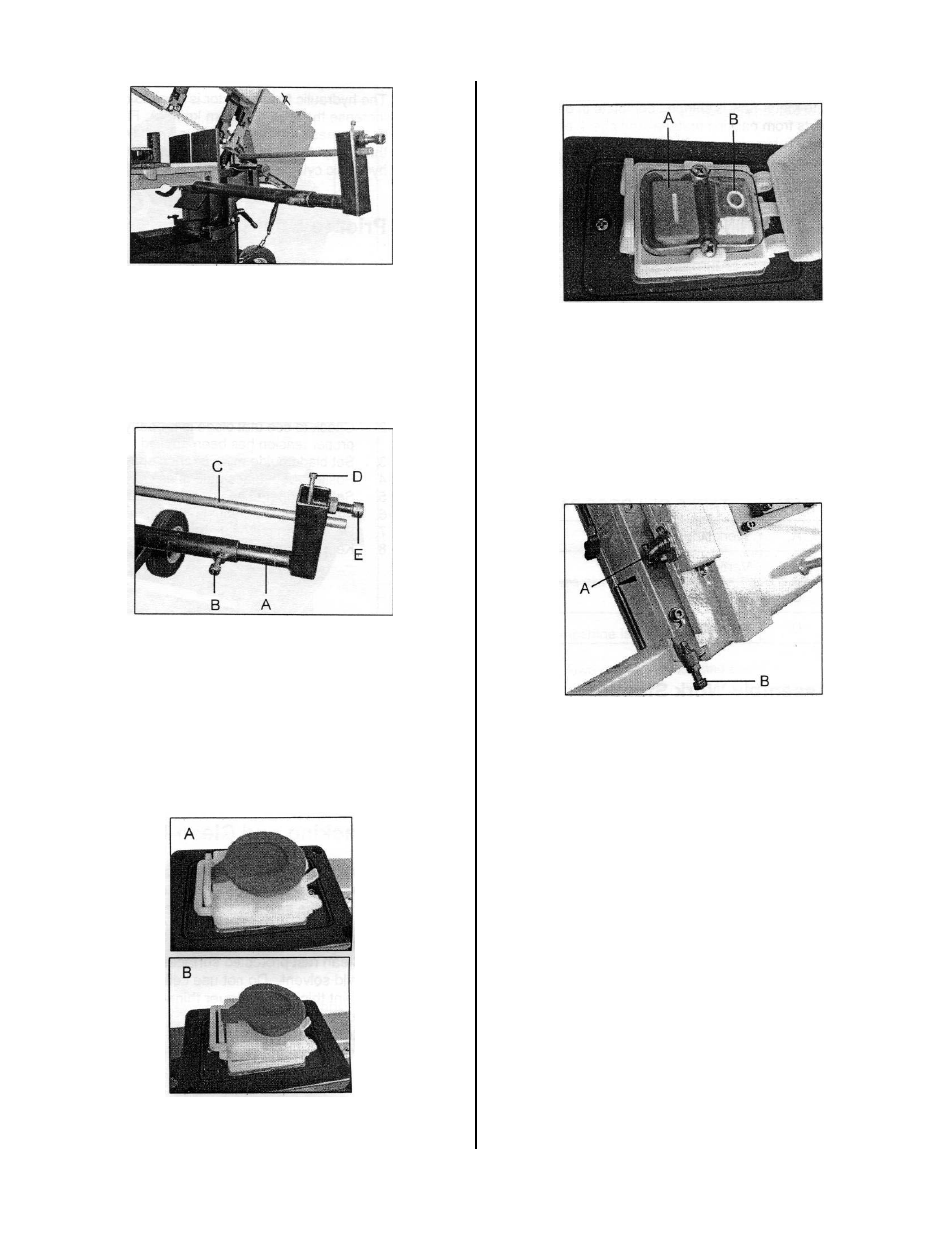

Рис.4
3. Сдвижная труба упора фиксируется в нужном
положении при помощи винта (В, Рис.5)
4. Шток ограничителя (С, Рис.5) имеет возмож-
ность тонкой регулировки получаемого размера
отрезаемой детали при помощи винта (D,
Рис.5), который регулируется винтом (Е, Рис.5).
Рис.5
5.2
Аварийный выключатель
1. Крышка аварийного выключателя (А, Рис.6)
заблокирована. Сдвиньте крышку выключателя
в сторону, чтобы ее язычок вышел из скобы.
2. Крышка аварийного выключателя (В, Рис.6)
разблокирована. Нажмите на крышку выключа-
теля для полного отключения питания станка.
Рис.6
Открытая крышка аварийного выключателя
Рис.7
Зеленая кнопка (А, Рис.7) включает двигатель
Красна кнопка (В, Рис.7) отключает двигатель
5.3
Тумблер окончания распила
Тумблер (перекидной переключатель). Для
включения двигателя и начала отрезки рычажок
тумблера (А, Рис.8) должен быть в нижнем по-
ложении для того, чтобы выключить двигатель
при окончании отрезки.
Рис.8
Отключение двигателя и останов полотна по-
сле отрезки заготовки осуществляется при по-
мощи винта (В, Рис.8), в который упирается
тумблер.
Регулировкой винта (В, Рис.8) с его фиксацией
контргайкой можно настроить момент срабаты-
вания переключателя таким образом, чтобы
двигатель не отключался слишком рано или
поздно.
5.4
Включение, работа и останов станка
1.
Включение станка осуществляется нажатием
зеленой кнопки (А, Рис.7).
2. Скорость опускания пильной рамы в зависи-
мости от условий обработки регулируется при
помощи гидроцилиндра (Рис.9)
3. Станок автоматически отключается в конце
отрезки.
4. Нажатие на кнопку Аварийного останова от-
ключает двигатель станка.
