Помните: Рекомендуется время от времени
проводить проверку и выполнять регулировку
перпендикулярности.
5.13
Наладка прилегания полотна
Внимание!:
Для наладки прилегания ленточного полот-
на необходимо запустить станок, открыв
предварительно кожух маховика. Данная
наладка должна выполняться только ква-
лифицированными работниками. Непра-
вильные действия могут привести к тяже-
лым травмам.
Движение ленточного полотна было определе-
но и настроено заводом изготовителем и не
требует дополнительной наладки. Однако, если
это необходимо, для выполнения регулировки
необходимо:
1.
Поднимите пильную раму так, чтобы полотно
оказалось выше неподвижной губки тисков.
Зафиксируйте положение, повернув флажок
гидроцилиндра в положение «ЗАКРЫТО».
2. Убедитесь, что полотно установлено и пра-
вильно натянуто.
3. Откройте крышки шкивов.
4. Включите станок и осмотрите полотно. Каса-
ется ли полотно буртика шкива, лист бумаги
подложенный шкив и полотно не должен быть
разрезан. Если это не так, полотно упирается в
буртик шкива или сползает с него, тогда:
5. Ослабьте немного винты (А, Рис.22).
6. Ослабьте контргайки (В, Рис.22), поворотом
7. Механизм регулировки обладает высокой
чувствительностью, начните настройку, пово-
рачивая винты на четверть оборота.
8.
После выполнения настройки затяните винты
(А, Рис.22).

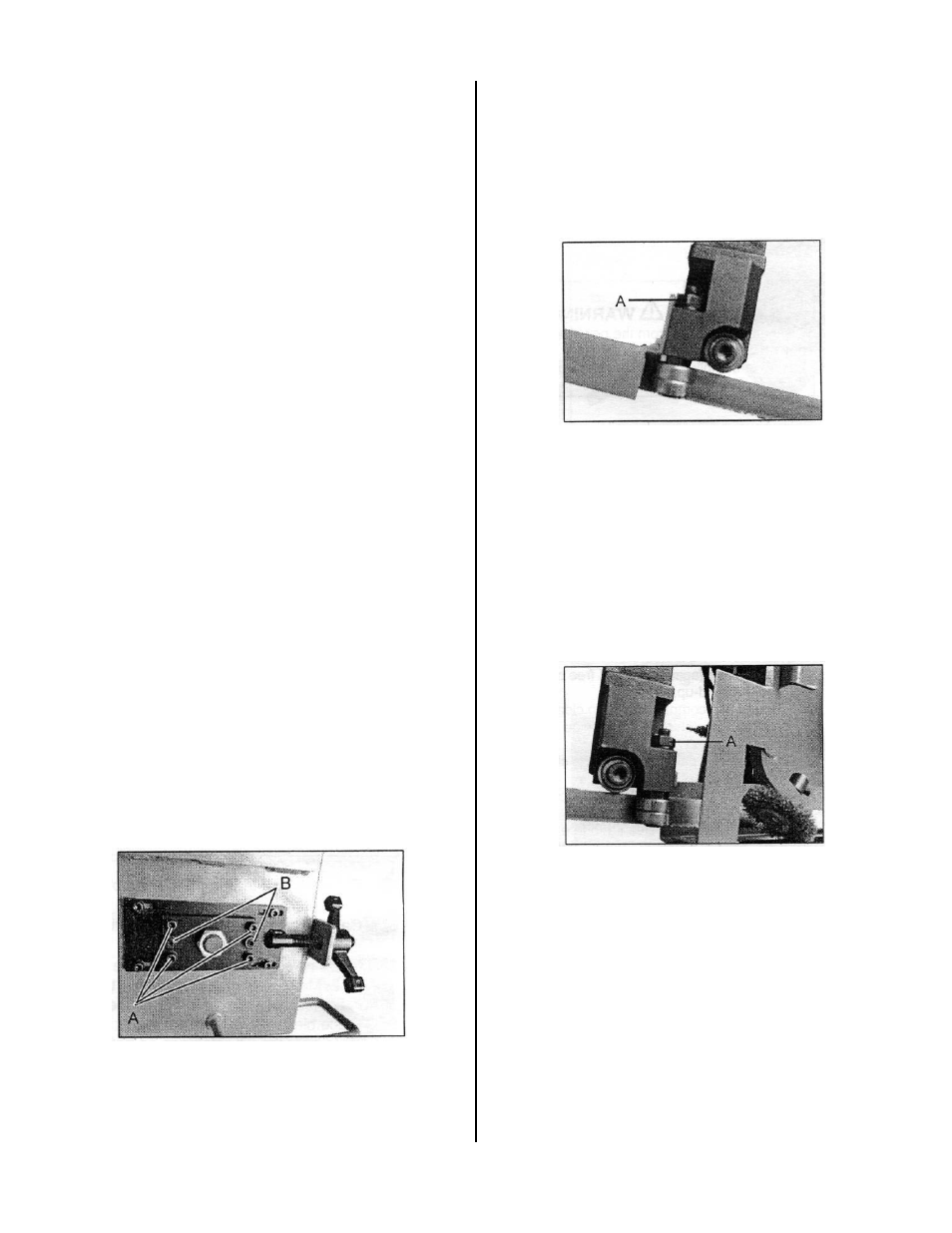

Рис.22
5.14
Регулировка подшипниковых узлов
1. Отключите станок от сети.
2.
Поднимите пильную раму так, чтобы полотно
оказалось выше неподвижной губки тисков.
Зафиксируйте положение, повернув флажок
гидроцилиндра в положение «ЗАКРЫТО»
3.
Ослабьте контргайку (А, Рис.23а) и отрегули-
руйте эксцентриком зазор между полотном и
подшипником примерно 0,08-0,12 мм с обрат-
ной стороны полотна.
Рис.23а
4.
Ослабьте контргайку (А, Рис.23б) и подведи-
те эксцентриком подшипник до касания полот-
на.
ВНИМАНИЕ! Убедитесь, что питание отклю-
чено и защита полотна установлена. Под-
шипники должны быть отрегулированы та-
ким образом, чтобы не касаться зубьев по-
лотна.
5.
Повторите вышеуказанные действия для
другого подшипникового узла.
6. Подключите станок к сети
Рис.23б
5.15
Регулировка разгрузочной пружины
Разгрузочная пружина одна из наиболее важ-
ных настроек ленточнопильного станка.
Если разгрузочная пружина не отрегулирована
как необходимо, может получится недостаточно
эффективность, искривленная резка, выкраши-
вание зубьев, заклинивание и растрескивание
полотна на шкивах. Гидравлическая система
подачи пильной рамы не может компенсиро-
вать не правильную регулировку разгрузочной
пружины. Разгрузочная пружина была отрегу-
лирована на заводе и не требует дальнейшей
регулировки.
