инструкция по эксплуатации станка JET мод. MBS-800DS
14

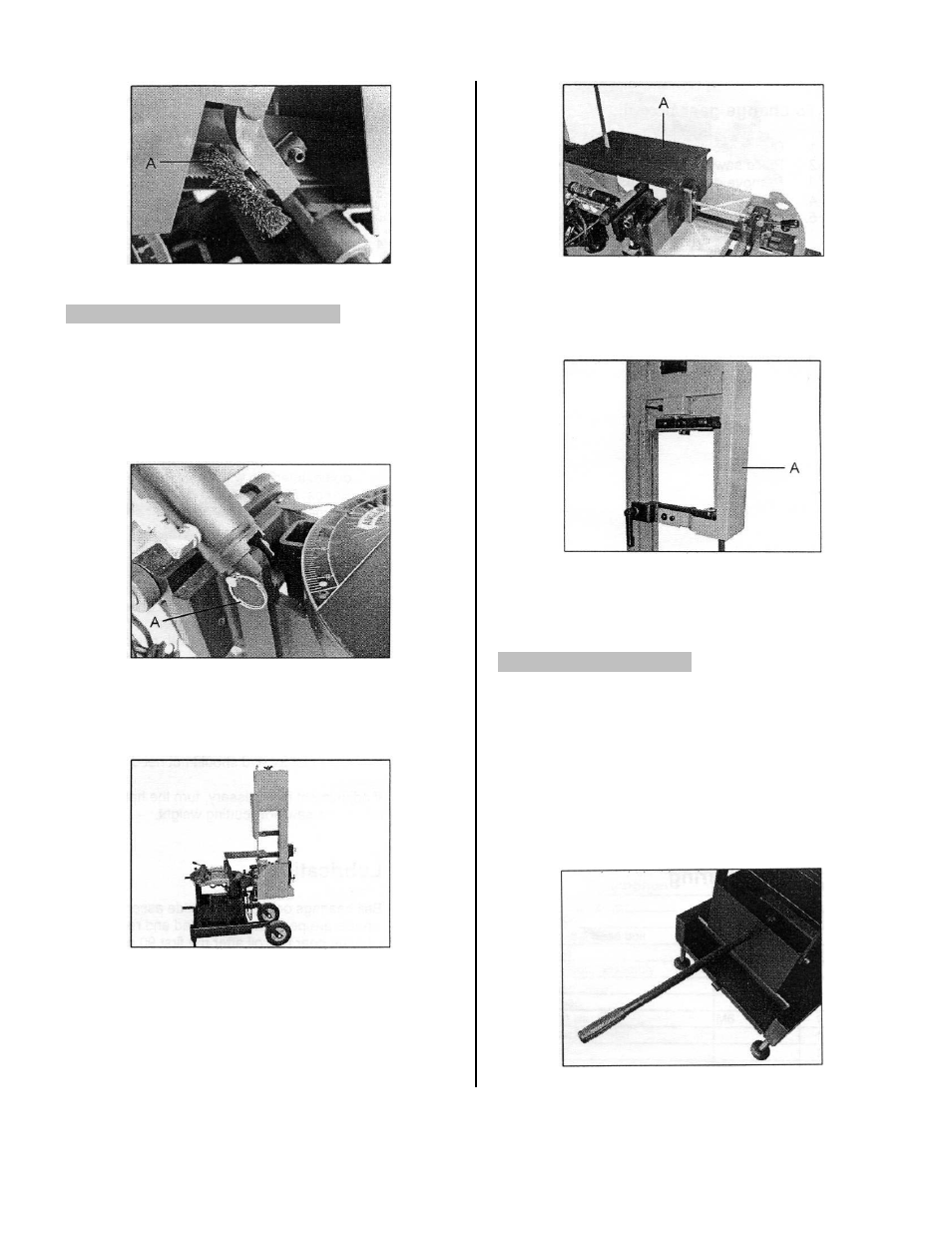

Рис.26
7.
Вертикальная ручная отрезка
Пильная рама должна быть установлена только
вертикально под углом 90 градусов.
Продольная резка, фигурная резка и аналогич-
ные работы могут быть выполнены на этом
станке при вертикальном положении пильной
рамы, для этого:
Рис.27
1. Извлеките соединительный палец крепления
гидравлического цилиндра пильной рамы (А,
Рис.27).
Рис.28
2. Аккуратно установите пильную раму станка в
вертикальное положение (Рис.28), точное вер-
тикальное положение пильной рамы относи-
тельно рабочего стола можно отрегулировать
при помощи регулировочного винта.
Рис.29
3. Установите на станке съемный рабочий стол
для вертикальных работ (А, Рис.29), зафикси-
руйте в губках тисков при помощи эксцентрико-
вого прижима.
Рис.30
4. Установите защитную крышку (А, Рис.30) от-
регулируйте необходимую высоту распила пе-
ремещением опоры.
8
Перемещение станка
Станок оснащен большими колесами, которые
позволяют его легко перемещать в удобное для
работы место.
1. Установите раму пилы в горизонтальное по-
ложение и отключите выключатель питания.
2. Выдвиньте трубчатую рукоятку (Рис.31) через
пазы и поверните ее на 90 градусов (Рис.32)
для предотвращения обратного хода через паз
это позволит безопасно перемещать станок.
Рис.31
