6. Открытие тисков. Поднимите рукоятку с экс-
центриком (В, Рис.15) и откройте зажимную губ-
ку тисков на расстояние соответствующее раз-
меру заготовки.
7. Установка заготовки. Поместите заготовку в
упор к неподвижной губке тисков (D, Рис.15).

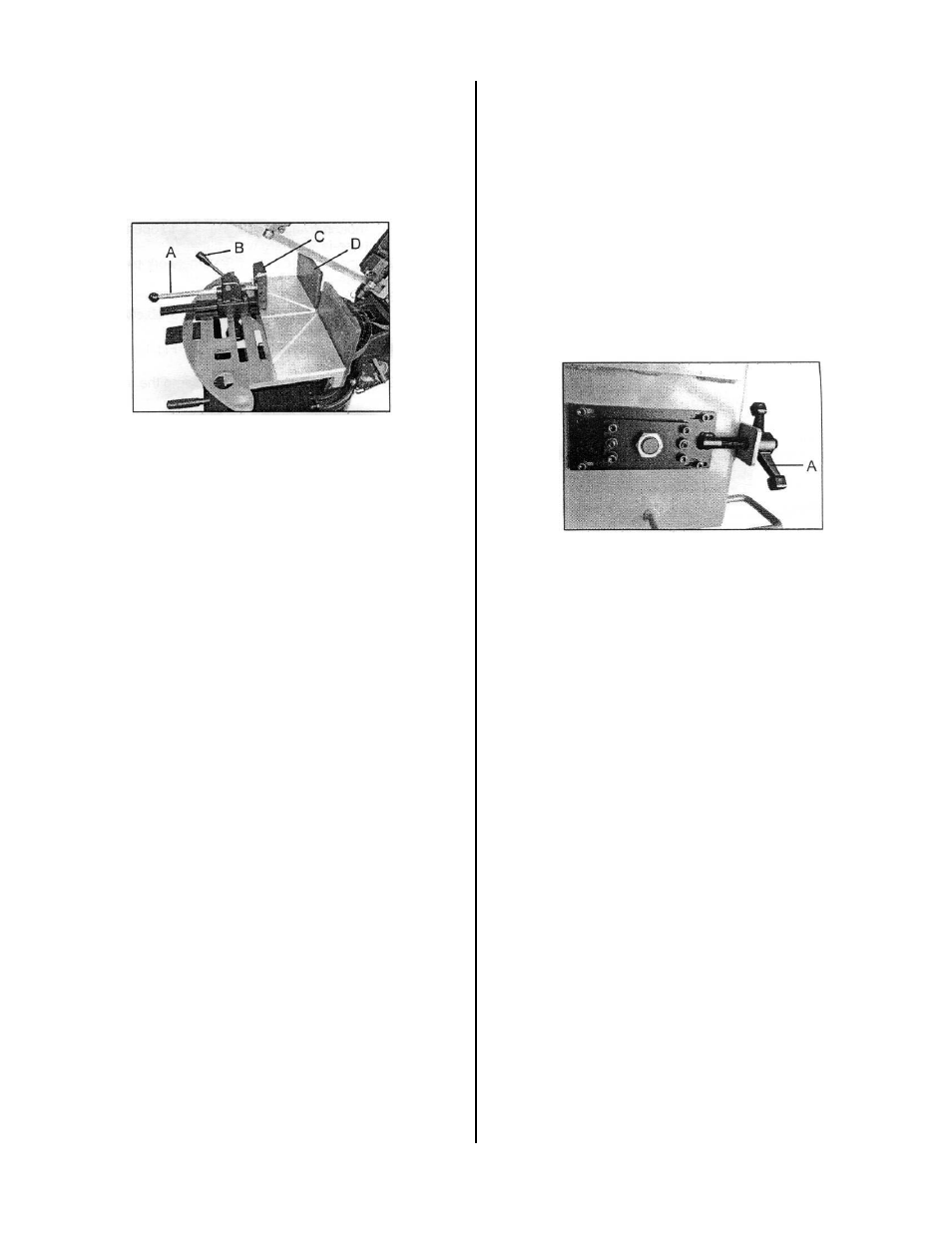

Рис.15
8.
Надежный зажим заготовки. Переместите
подвижную губку тисков (С, Рис.15) назад или
вперед до касания заготовки. Опустите рукоятку
с эксцентриком (В, Рис.15) вниз для фиксации
подвижной губки.
Проверяйте установленный угол между непод-
вижной губкой и ленточным полотном при по-
мощи комбинированного угольника или угломе-
ра.
5.10
Регулировка натяжения полотна
ВНИМАНИЕ!
Отключите станок от сети!
Зубья полотна очень острые! Используйте
средства защиты при замене, установке или
регулировке!
Несоблюдение этих требований может при-
вести к серьезным травмам!
Натяжение полотна важно для правильной ра-
боты станка. Усилие натяжения полотна долж-
но быть от 700 до 900 кгс.
1. Установите полотно на шкивы и заведите его
в подшипниковые направляющие.
2. Слегка натяните полотно переместите, если
это небходимо, с небольшим зазором на шки-
вах.
ВНИМАНИЕ!
Не натягивайте полотно. Это может вызвать
растяжение и деформацию.
3. После того, как полотно было правильно ус-
тановлено на шкивах, закройте крышку, под-
ключите станок к сети и запустите станок на 2-3
минуты, чтобы полотно установилось само
надлежащим образом.
4. Отключите станок от сети и откройте крышки
шкивов, проверьте правильность установки по-
лотна на шкивах.
5. Натяните полотно до тех пор пока оно станет
плотно прилегать к шкивам без прогиба.
6. Натяните полотно, повернув натяжную руко-
ятку (А, Рис.16) на два полных оборота. Полот-
но теперь натянуто правильно и готово к рабо-
те.
Рис.16
7. Закройте крышки и подключите станок к сети.
5
.11 Смена полотна
ВНИМАНИЕ!
Никогда не работайте на станке пока не бу-
дет установлена защита полотна.
Никогда не регулируйте зачистную щетку
при работающем станке!
Несоблюдение этих требований может при-
вести к серьезным травмам!
Станок разработан для работы с полотнами
размером шириной 19 (20) мм, толщиной 0,9
мм и длиной 2616 мм. Эксплуатация станка с
полотнами других размеров невозможна.
Полотно должно удовлетворять требованиям
технической спецификации.
Перед установкой проверьте полотно на пред-
мет наличия дефектов (трещин, поломанных
зубцов, деформаций). Не используйте неис-
правные ленточные полотна.
Во время работы с полотном надевайте подхо-
дящие перчатки.
1. Отключите станок сети.
2.
Поднимите пильную раму так, чтобы полотно
оказалось выше неподвижной губки тисков.
Зафиксируйте положение, повернув флажок
гидроцилиндра в положение «ЗАКРЫТО».
