инструкция по эксплуатации станка JET, мод.JTM-1360TS
9
вверх или вниз или вообще не должна дви-
гаться. Положение рукоятки зависит от на-
правления вращения шпинделя (см. Раздел
«
Выключатель двигателя»).
Рукоятку можно регулировать независимо от
того, работает станок или нет.
Если трудно отрегулировать рукоятку ревер-
сирования подачи, перемещайте рукоятку по-
дачи (А, Рис.11) назад и вперед.
Если шпиндель вращается по часовой стрел-
ке, внутри – подача вниз, снаружи – подача
вверх. Если шпиндель вращается против ча-
совой стрелки, то снаружи – подача вниз,
внутри – подача вверх. Положение внутри и
снаружи – нейтральное положение.
Если рукоятка реверсирования подачи не
используется, рекомендуется устанавли-
вать ее в нейтральное положение.

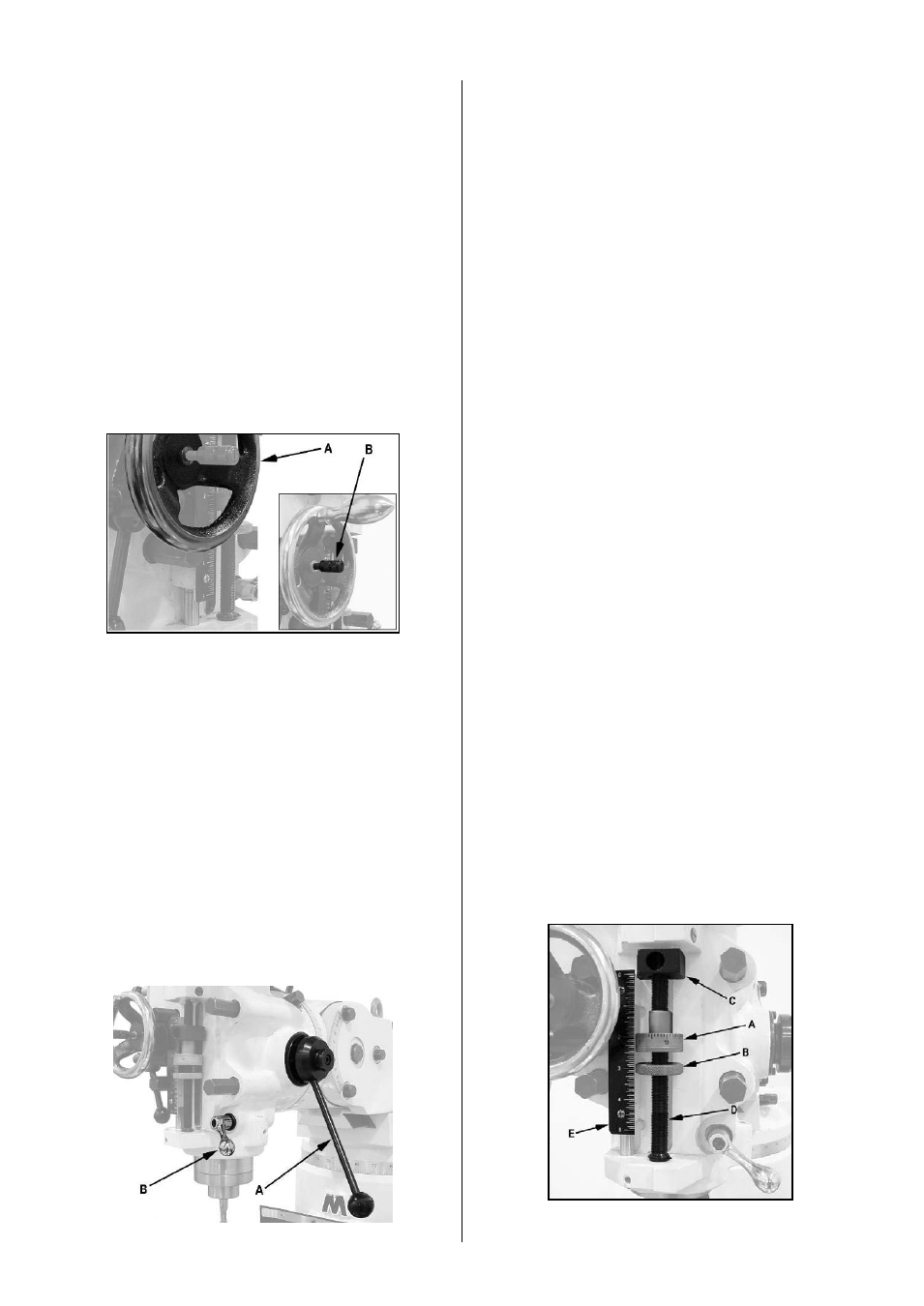

Рис.11
Рукоятка черновой подачи
Рукоятка черновой подачи (А, Рис.12) распо-
ложена с правой стороны фрезерной головы.
Рукоятка черновой подачи используется для
сверления, которое не требует высокой точ-
ности, а также для перемещения пиноли на
определенную глубину и для перемещения
стопорной ручки пиноли рукоятки реверсиро-
вания подачи, чтобы включить подачи.
Стопорный рычаг пиноли
Стопорный рычаг пиноли (В, Рис.12) распо-
ложен на правой стороне фрезерной головы.
Чтобы зафиксировать пиноль в определенном
положении, вращайте рукоятку по часовой
стрелке. Чтобы разблокировать пиноль, вра-
щайте рукоятку против часовой стрелки.
Рис.12
Стопорный рычаг пиноли (В, Рис.12) исполь-
зуется для установки высоты. Стопорный ры-
чаг пиноли расположен справа впереди стан-
ка. Чтобы закрепить положение пиноли, вра-
щайте рычаг по часовой стрелке. Чтобы осла-
бить пиноль, вращайте рычаг против часовой
стрелки.
Микрометрическая регулировочная гайка
Микрометрическая регулировочная гайка (А,
Рис.13) расположена на передней панели
сверлильной головы. Используется для уста-
новки глубины сверления. Фиксируется сто-
порной гайкой (В, Рис.13).
Маховик чистовой подачи
Когда регулировочные ручки настроены для
чистовой подачи с помощью маховика, махо-
вик чистовой подачи (А, Рис.11) можно ис-
пользовать для ручного контроля чистовой
подачи по любому направлению движения
пиноли: вверх и вниз.
Если маховик чистовой подачи не исполь-
зуется, снимайте его со станка. Иначе воз-
можны серьезные повреждения.
Шкала и упор глубины
См. Рис.13
Шкала и упор глубины используется для уста-
новки глубины отверстия. Шкала глубины
расположена на передней панели фрезерной
головы. Шкала состоит из микрометрической
гайки (А), стопорной гайки (В), фиксатора пи-
ноли (С), винта фиксатора пиноли (D) и шка-
лы (E).
Микрометрическая гайка устанавливается на
определенной высоте и фиксируется стопор-
ной гайкой.
Стопор пиноли фиксирует перемещение пи-
ноли шпинделя.
Деления на микрометре расположены через
каждые 0,025 мм. Регулировка хода пиноли
осуществляется вращением микрометриче-
ской гайки.
Рис.13
