инструкция по эксплуатации станка JET, мод.JTM-1360TS
10

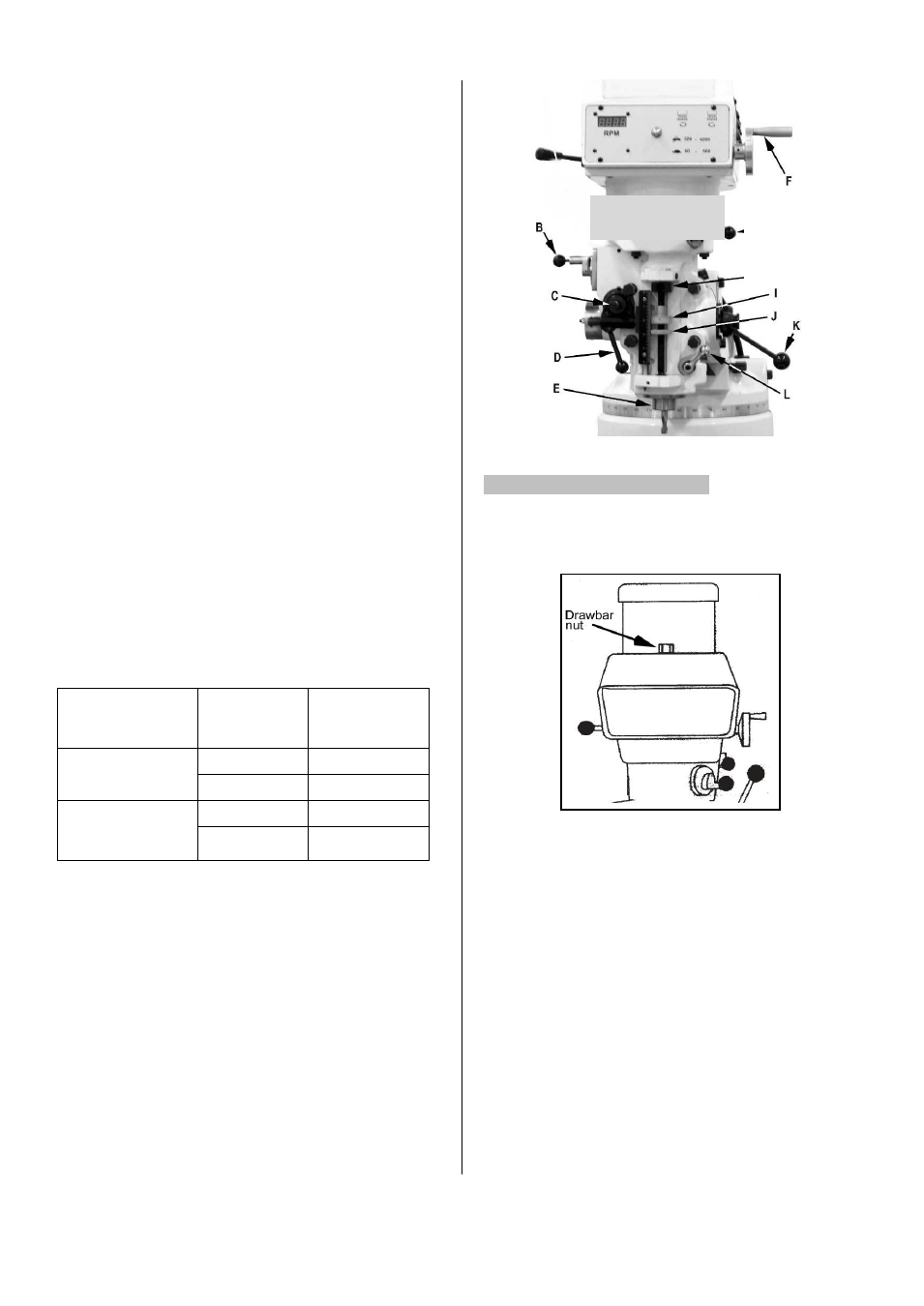

Подача
С помощью рукоятки выключения подачи ус-
танавливается точка, до которой пиноль бу-
дет доходить во время автоматической пода-
чи (см. Рис.15).
Маховик чистовой подачи должен быть
снят. Иначе возможны серьезные травмы.
1.
Ослабьте стопорную гайку (J)
2.
С помощью рукоятки подачи пиноли (K)
переместите пиноль в точку, где подача
должна будет остановиться.
3.
Включите рычаг выключения подачи (D),
оттянув его в сторону от фрезерной головы.
4.
Отрегулируйте микрометрическую гайку
(I
) в соответствии со стопором пиноли (H).
5.
Продолжайте вращать микрометрическую
гайку (H), пока рычаг выключения подачи (D)
не расцепится.
6.
Затяните стопорную гайку (J)
7.
Убедитесь, что стопорная ручка пиноли
(L
) откручена (вращайте против часовой
стрелки).
8.
С помощью рычага (В) установите скоро-
сти подачи, необходимую для обрабатывае-
мого материала.
9.
Установите рукоятку автоматической
подачи (G) в положение «ВКЛ».
10.
Выберете направление подачи, отрегули-
ровав ручку реверсирования подачи (C) в со-
ответствии со столом.
Направление
вращения
шпинделя
Направле-
ние подачи
Положение
ручки
По часовой
стрелке (CW)
Вниз Внутри
Вверх Снаружи
Против часо-
вой стрелки
(CCW)
Вниз Снаружи
Вверх Внутри
Рис.14
11.
Включите рукоятку выключения пода-
чи (D), оттянув рукоятку по направлению от
фрезерной головы.
Примечание:
Из-за вариативности диаметра инструмента,
покрытия, СОЖ и обрабатываемого материа-
ла нет рекомендаций относительно частоты
вращения шпинделя и скорости подачи. Сле-
дуйте общим указаниям инструкции, где ука-
заны данные по сверлению и фрезерованию
(по операциям, описанным в инструкции) или
обратитесь к за консультацией к поставщику
резцов, СОЖ и материала для заготовок.
Рис.15
6.
ЗАМЕНА ИНСТРУМЕНТА
Используя поставляемый ключ, ослабьте оп-
равку на два-три оборота (против часовой
стрелки) с помощью шестигранной гайки
(
Рис.16).
Рис.16
1.
Чтобы снять оправку с конуса, ударьте
по верхушке оправки молотком с мягким бой-
ком.
2.
Снимите инструмент с оправки.
3.
Вставьте новый инструмент в оправку.
4.
Затяните оправку, используя гаечный
ключ. Поверните оправку. Теперь инструмент
готов к работе.
Фиксация заготовки на столе
5.
В рабочем столе есть Т-образные 16
мм пазы для крепления заготовки и тисков.
6.
Остановите двигатель.
7.
Установите заготовку или тиски на
стол.
Зафиксируйте заготовку, используя Т-
образные прихваты, винты и блоки (Рис.17).
