инструкция по эксплуатации станка JET, мод.JTM-1360TS
11

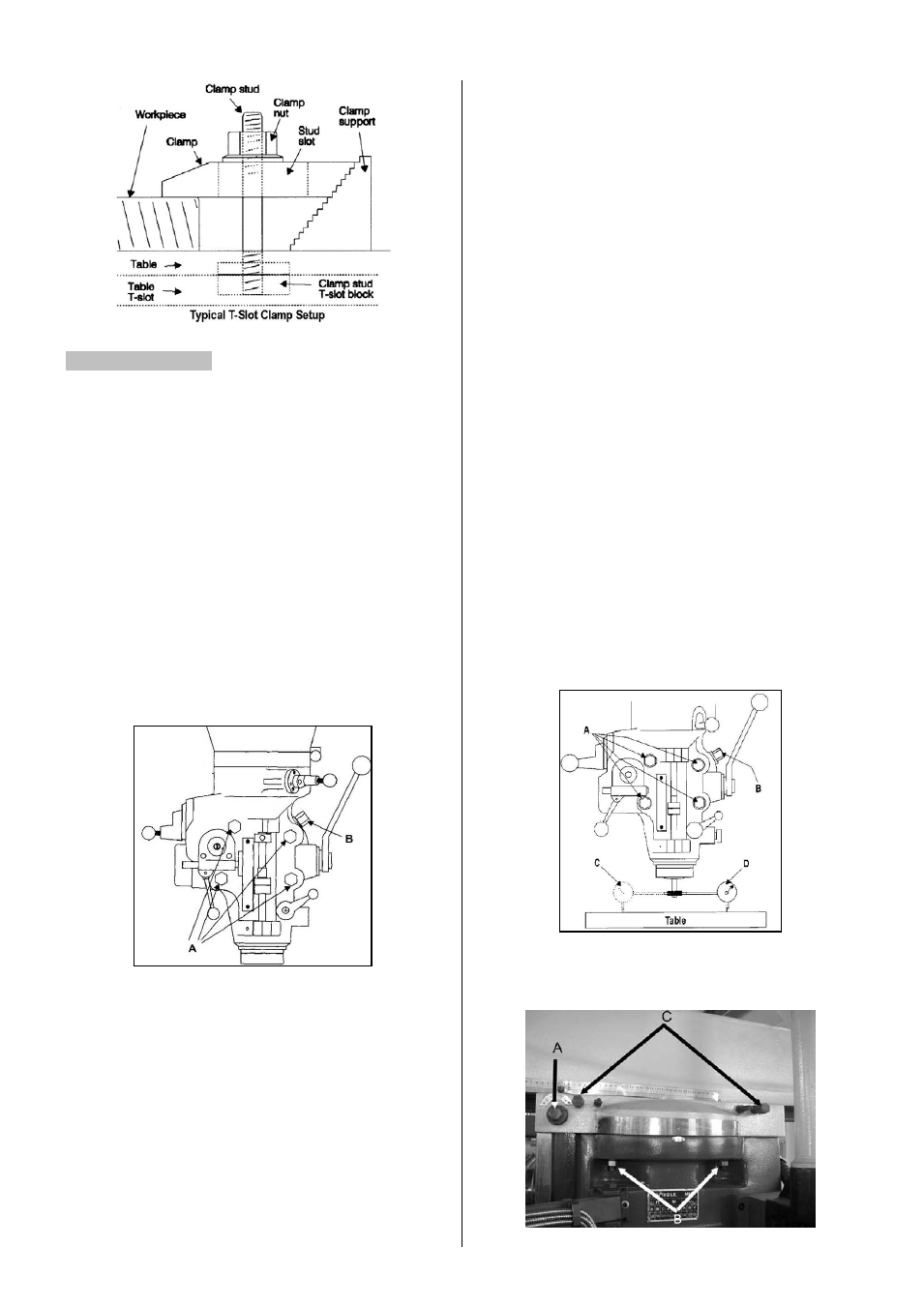

Рис.17
7
. РЕГУЛИРОВКА
Фрезерная голова – регулировка наклона
вправо / влево
Внимание: перед регулировкой фрезерной
головы, убедитесь, что основание станка
закреплено на полу. Иначе центр тяжести
станка может сместиться, что в свою оче-
редь может привести к падению станка и
серьезным травмам.
1.
Ослабьте четыре большие шестигран-
ные гайки, которые крепят фрезерную голову
к консоли станка (Рис.18). 1/4 оборота должно
быть достаточно, чтобы ослабить фрезерную
голову.
Примечание: для угла больше 10⁰ поддержи-
вайте фрезерную голову свободной рукой,
чтобы взять снять часть нагрузки с медного
червячного колеса. Благодаря этому увели-
читься срок службы червячного колеса.
Рис.18
2.
Для наклона головы вправо или влево по-
верните стяжную гайку (В, Рис.18). Используйте
угловую шкалу на переходнике цилиндра.
Внимание: применяйте вращающий мо-
мент в два этапа с использованием шаб-
лона пересечений. Иначе можно деформи-
ровать лицевую часть переходника ци-
линдра.
3.
Затяните четыре шестигранные гайки. За-
тягивайте в два этапа, используя калиброван-
ный гаечный ключ с ограничением по крутя-
щему моменту. Для затягивания гаек исполь-
зуйте шаблон пересечений. Затягивайте до
значения 1 Нм.
4.
Перед тем, как окончательно затянуть гай-
ки, проверьте: фрезерная голова должна быть
перпендикулярна рабочему столу.
5.
Установите лимб в оправку и закрепите,
используя стержень оправки (Рис.19).
6.
Установите привод шпинделя в нейтраль-
ное положение.
7.
Установите стопорный штифт лимба на
стол. Обнулите шкалу.
8.
Поверните шпиндель на 180⁰ (поворачивая
шпиндель, поднимайте плунжер индикатора
рукой, чтобы предотвратить от падения на Т-
образные пазы стола.)
9.
Шкала должна быть обнулена. Если это не
так, ослабьте четыре шестигранные гайки и
отрегулируйте положение фрезерной головы.
10.
Проверьте перпендикулярность, исполь-
зуя шкалу. Повторяйте операцию до тех пор,
пока на шкале не будет 0 в обоих положениях.
Внимание: применяйте вращающий мо-
мент в два этапа с использованием шаб-
лона пересечений. Иначе можно деформи-
ровать лицевую часть переходника ци-
линдра.
11.
Затяните четыре шестигранные гайки. За-
тягивайте в два этапа, используя калиброван-
ный гаечный ключ с ограничением по крутя-
щему моменту. Сначала затяните до 1 Нм, и
окончательно до 2 Нм.
Рис.19
Регулировка консоли
Регулировка перемещения консоли вперед /
назад
Рис.20
