инструкция по эксплуатации станка JET, мод.JTM-1360TS
8

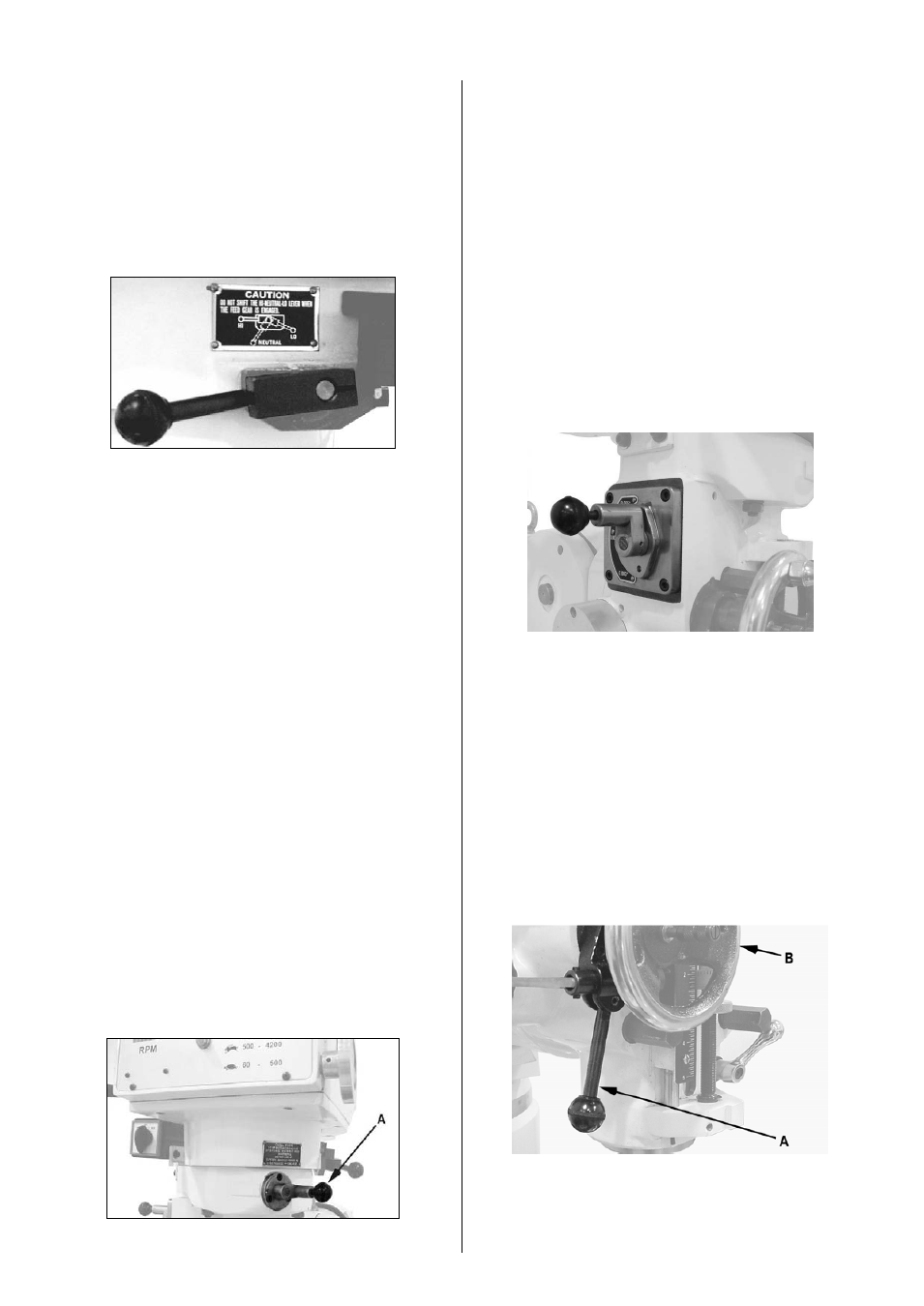

Рычаг переключения скоростей расположен
внизу с правой стороны фрезерной головы
(
Рис.7). Положения рычага: как можно ближе к
оператору – высокая скорость; дальше от
оператора - низкая скорость; среднее поло-
жение – нейтральная скорость.
Внимание: не переключайте скорости, пока
работает двигатель. Проверните шпиндель
рукой, чтобы легче было переключить ры-
чаг скорости.
Рис.7
Рычаг подачи пиноли
ВНИМАНИЕ: не используйте автоматиче-
скую подачу с частотой вращения больше
2700 об/мин.
Рекомендуется выключать червячную пе-
редачу автоматической подачи, если ав-
томатическая подача не используется. Это
предотвратит преждевременный износ
червячной передачи.
ВНИМАНИЕ: не меняйте положение рычага
подачи пиноли, пока двигатель не остано-
вится полностью. Очень аккуратно на-
страивайте рычаг подачи пиноли. Если
шестерня не входит в зацепление, слегка
подтолкните двигатель, перед изменением
положения рычага подачи пиноли подож-
дите, пока двигатель остановиться полно-
стью.
Рычаг подачи расположен на правой стороне
фрезерной головы (Рис.8). Он используется
для включения и выключения механизма по-
дачи пиноли шпинделя. Чтобы включить по-
дачу пиноли вытащите ручку и, повернув, за-
фиксируйте в новом положении. После вклю-
чения механизм подачи переместит шпиндель
вверх или вниз. Шпиндель не будет двигать-
ся, если ручка установлена в положении
«ВЫКЛ».
Рис.8
Рукоятка скорости подачи
Рукоятка скорости подачи (Рис.9) использует-
ся для установки скорости механизма подачи
за один оборот. Скорости подачи: 0,038 /
0,076 / 0,152
мм за один оборот. Положения
отображаются в табличке под рукояткой ско-
рости подачи.
Чтобы выбрать скорость, вытяните ручку на
рукоятке скорости подачи и передвигайте ру-
коятку к фиксатору необходимой скорости по-
дачи.
Примечание: ручка подпружинена – вытяните
ручку для переключения положения. В отли-
чие от других регулировочных рукояток стан-
ка, рукоятку скорости подачи легче регулиро-
вать во время работы двигателя и, не отклю-
чая подачу пиноли.
Рис.9
Рукоятка выключения подачи
Рукоятка выключения подачи (А, Рис.10) рас-
положена на левой стороне фрезерной голо-
вы за маховиком чистовой подачи (В, Рис.10).
Если установить рукоятку в положение слева,
то включается предохранительная муфта на
валу-шестерне. Рукоятка выключения подачи
остается включенной до тех пор, пока стопор
пиноли (C, Рис.13) не соприкоснется с микро-
метрической регулировочной гайкой, застав-
ляя ее выпасть или до тех пор, пока стопор не
будет ослаблен вручную перемещением ру-
коятки вправо.
Рис.10
Рукоятка реверсирования подачи
Рукоятка реверсирования подачи (В, Рис.11)
определяет, насколько подача должна пойти
