инструкция по эксплуатации станка JET мод. JMD-X1
9
Для начала работы станка СЛЕГКА поверните ру-
коятку изменения частоты вращения (D) по часо-
вой стрелке. Будет слышан щелчок включения пи-
тания двигателя, однако шпиндель не будет вра-
щаться до тех пор, пока рукоятка (D) не будет по-
вернута по часовой стрелке еще немного. Частота
вращения будет увеличиваться поворотом рукоят-
ки прогрессивно. Станок должен проработать 5
минут, за время которых частоту вращения шпин-
деля надо повысить до максимального значения.
Проработав 2 минуты в таком режиме надо оста-
новить станок и отключить питание.
Проверьте все элементы рабочие органы станка.
Проверьте надежность установки станка.
Убедитесь, что станок находится в работоспособ-
ном состоянии.
6
.2 Включение.
Выполнив все необходимые меры предосторож-
ности, закрепите деталь на станке.
Установите режущий инструмент в шпинделе
станка.
Включите станок.
ВНИМАНИЕ:
Система питания электродвигателя этого стан-
ка имеет функцию автоматической защиты от
перегрузки. Если подача слишком большая
или сверление слишком глубокое, сработает
защита, шпиндель остановится и загорится
желтый индикатор. Необходимо повернуть ру-
коятку в крайнее левое положение, выключив
станок и включить снова. Станок снова зара-
ботает, желтый индикатор погаснет.
6
.3 Выбор частоты вращения шпинделя
Частота вращения шпинделя плавно регулирует-
ся в диапазоне от 100 до 2500 об/мин.
Необходимая частота вращения шпинделя зави-
сит от типа обработки, материала заготовки, а
также от диаметра и материала инструмента.
Рекомендации по числу оборотов действительны
для диаметра инструмента Ø10 мм и обработки
инструментом из быстрорежущей стали Р6М5
(например, спиральное сверло).
Алюминий, латунь .............................. 1500 об/мин
Чугун: ................................................... 1000 об/мин
Сталь (Cталь 15): .................................. 800 об/мин
Сталь (Cталь 45): .................................. 600 об/мин
Нержавеющая сталь: ............................ 300 об/мин
При использовании твердосплавных инструмен-
тов допустимо пятикратное увеличение числа
оборотов.
Общее правило: Чем больше диаметр сверле-
ния, тем меньше частота вращения.
Например:
Сталь (Cталь 15) диаметром 20 мм позволяет
использовать следующее число оборотов.
400 об/мин - с инструментом из высокопроизво-
дительной быстрорежущей стали
2000 об/мин - с твердосплавным инструментом
Отсоединяйте станок от источника питания, если
он не используется (выньте вилку из розетки).
6.4
Перемещение фрезерной головки
Для перемещения или фиксации фрезерной го-
ловки необходимо ослабить или затянуть рукоят-
ку фиксатора (1).

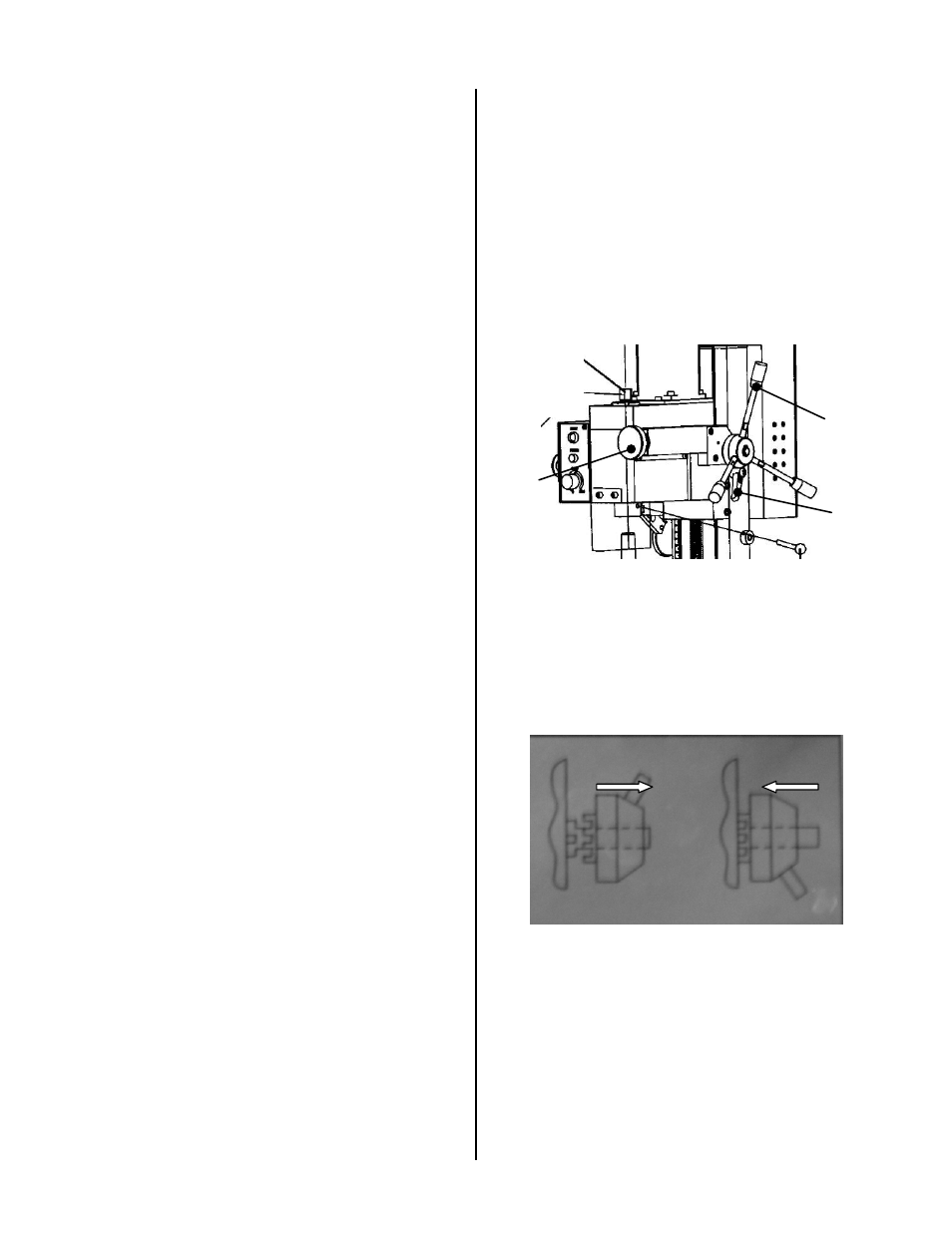

Рис.11
Быстрое перемещение (подъем и опускание)
фрезерной головки производится поворотом ру-
кояток вертикальной подачи. Величина переме-
щения контролируется по шкале на стойке или
выполняется «до упора» до предварительно на-
строенного ограничительного упора.
Рис.12
Точное перемещение фрезерной головки осуще-
ствляется вращением маховика микроподачи (2),
при подключенной полумуфте когда рукоятки
вертикальной подачи (3) сдвинуты к фрезерной
головке (см. Рис.12).
Цена деления нониуса микроподачи 0,025 мм.
1
2
3
