инструкция по эксплуатации станка JET мод. JMD-X1
8
4)
Текущее перемещение будет отражаться на
линейке стойки.
5.4

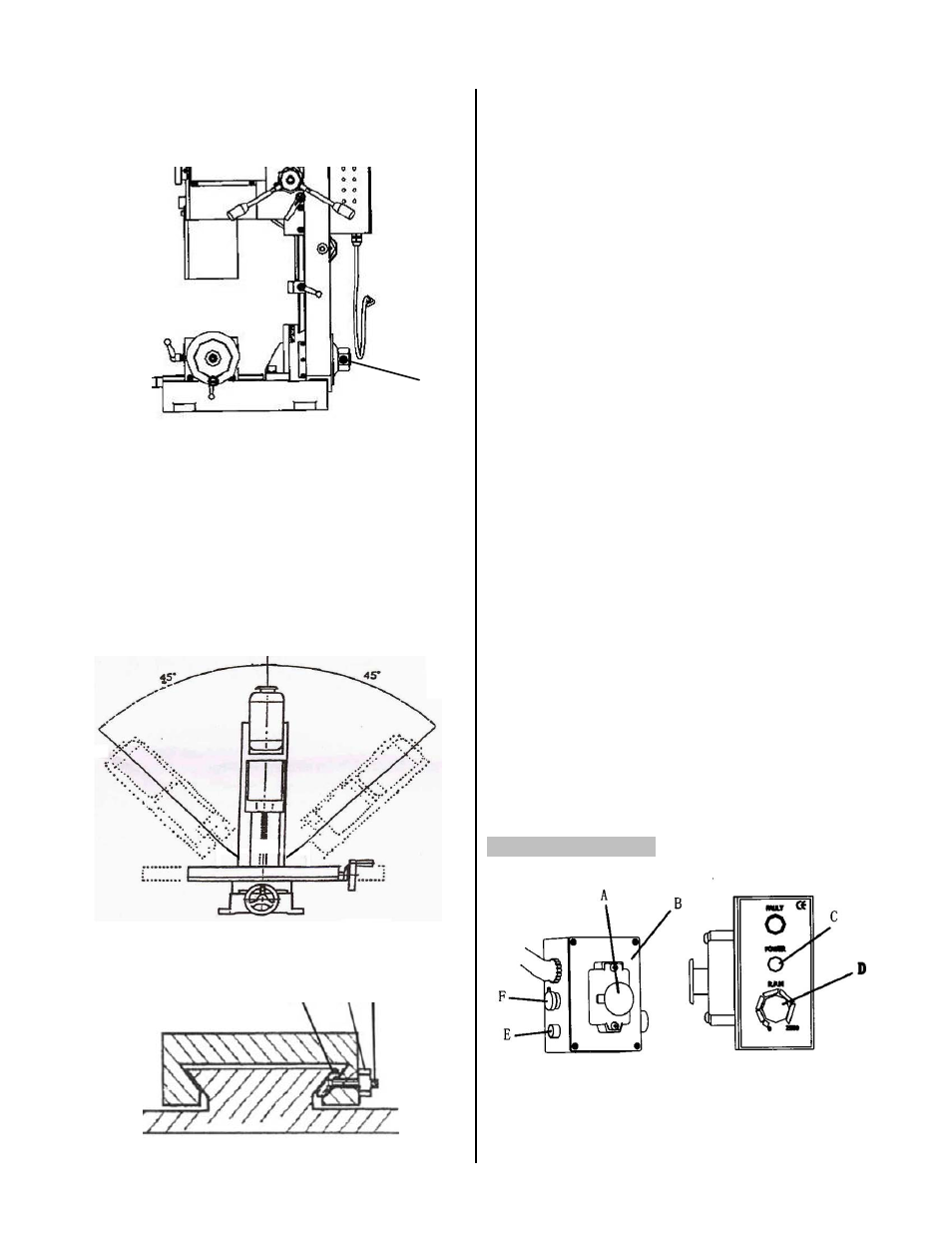

Регулировка угла наклона стойки
Рис.7
1)
Отключите станок от сети во избежание слу-
чайного включения.
2)
Придерживайте руками стойку во избежание
ее падения.
3)
Ослабьте контргайку (а) с помощью удли-
ненного ключа S:36 из комплекта поставки.
4)
Установите необходимый угол наклона стой-
ки (максимальный угол наклона 45 градусов вле-
во и вправо).
5)
Затяните контргайку (а).
Рис.8
6.5
Регулировка клиновых планок
a b c
Рис.9
1)
Равномерно ослабьте все контргайки (b) и
винты (с) клина (а).
2)
Закрутите все винты (с) в одинаковым усили-
ем.
3)
Проверьте плавность и равномерность пере-
мещения стола. Если движение затруднено, ос-
лабьте винты на 1/4 оборота.
4)
Затяните контргайки (b) и еще раз проверьте
плавность перемещения. Если имеется сильный
люфт, затяните винты на 1/8 оборота.
5)
После выполнения регулировки смажьте кон-
тактные поверхности.
6)
Затяните гайку.
5
.6 Контроль подготовки станка
1)
Удалите все приспособления и принадлежно-
сти, которыми Вы пользовались при установке и
настройке станка.
2)
Проверить соответствует ли вольтаж станка
подключаемой сети (смотри табличку станка).
3)
Удалите все предметы, которые могут по-
мещать работе.
4)
Проверьте наличие антикоррозийной защиты.
5)
Проверьте перпендикулярность стойки и от-
регулируйте, если это необходимо
6)
Проверьте патрон, оправку и отсутствие
фиксирующего штифта в шпинделе
7)
Проверьте положение регулятора скорости
8)
Включите станок и проверьте направление
вращения шпинделя (по часовой стрелке)
9)
Переместите стол в продольном и попереч-
ном направлении и фрезерную головку в верти-
кальном, убедитесь в плавности перемещения.
10)
При выполнении этих действий со станком
будьте осторожны. Если что-то не в порядке, не-
медленно прекратите работу и выполните ре-
монт или перенастройку.
6
. Работа на станке.
6.1
Первое включение.
Рис.10
Включите вилку станка в розетку.
Откройте крышку аварийного выключателя (А) и
нажмите на зеленую кнопку.
а
