инструкция по эксплуатации станка JET мод. JMD-X1
6
B....
Маховик микроподачи
C ...
Фрезерная головка
D ...
Маховик продольного перемещения стола
E....
Рабочий стол
F ....
Маховик поперечного перемещения стола
G ...
Крестовый стол
H ...
Станина
I .....
Соединительный кронштейн
J ....
Ограничительный упор
K....
Разгрузочный механизм
L ....
Короб элестросхемы
M ...
Пульт управления
N ...
Стойка

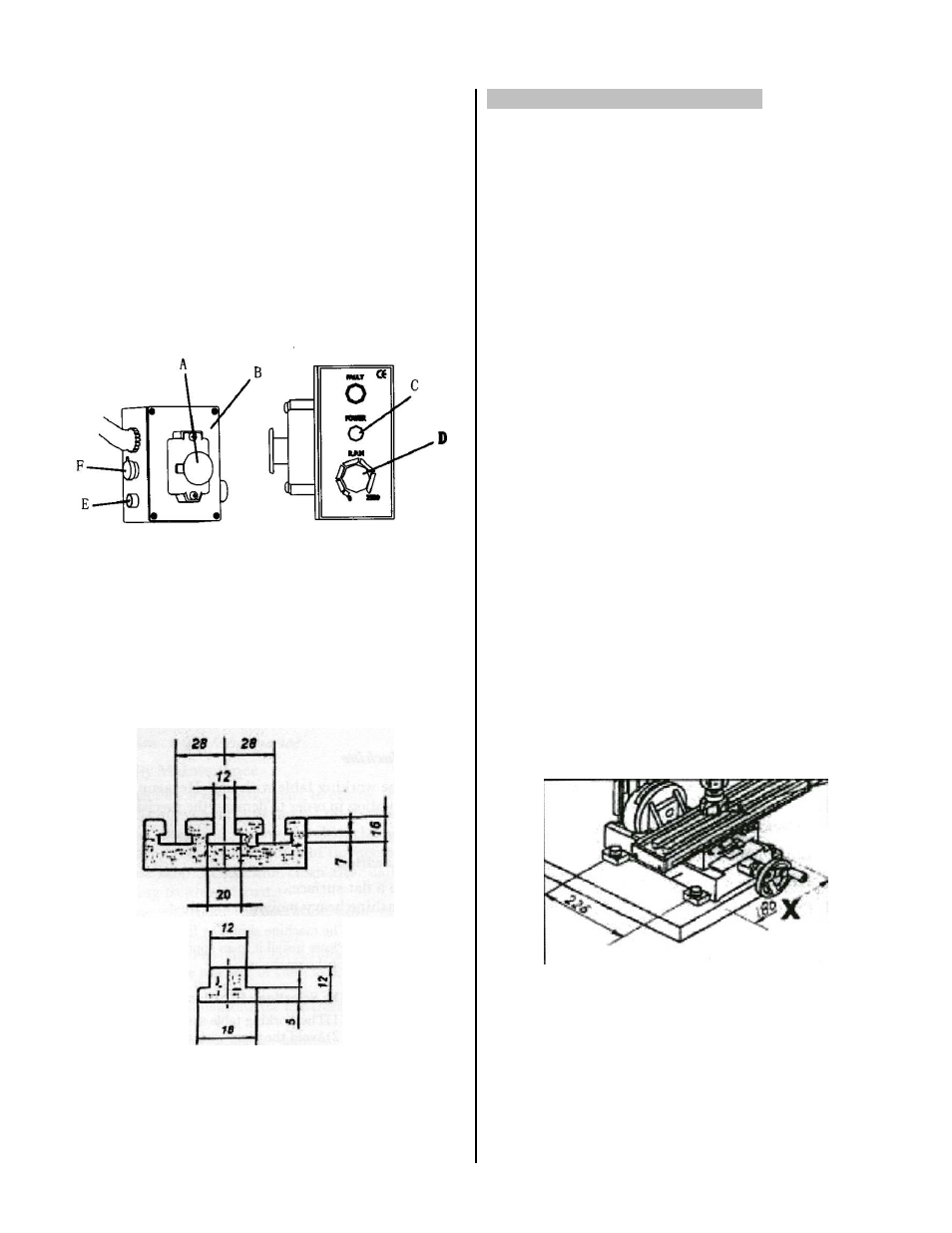

Рис.2
A......
Аварийный выключатель
B......
Корпус блока управления
C .....
Лампа-индикатор
D .....
Рукоятка изменения частоты вращения
E......
Предохранитель
F ......
Разъем для подключения индикации часто-
ты вращения
4.5
Размеры Т-образного паза
Рис.3
Размеры Т-образного паза и гайки на Рис.3.
4
. Транспортировка и установка
4
.1 Транспортировка
Допустимая температура окружающей среды при
хранении и транспортировке -20 +40⁰С
Дайте станку прогреться в течении 8 часов в те-
плом помещении, если он находился на холоде.
Не включайте станок.
По соображениям транспортной упаковки станок
не собран полностью и узлы и элементы уста-
новлены в транспортном положении.
Если Вы при распаковке обнаружили поврежде-
ния вследствие транспортировки, немедленно
сообщите об этом Вашему продавцу, не запус-
кайте станок в работу!
Утилизируйте, пожалуйста, упаковку в соответст-
вии с требованиями охраны окружающей среды.
4
.2 Установка
Удалите защитную транспортную смазку с по-
мощью мягких растворителей.
Не включайте станок, если Вы не выполнили все
необходимые действия по подготовке станка к
работе.
Станок предназначен для работы в закрытых
помещениях.
Станок должен устанавливаться на подготовлен-
ной ровной поверхности на подставке или вер-
стаке способных выдержать его вес и закреплен
винтами.
Избегайте размещать станок в зоне прямых сол-
нечных лучей, повышенной влажности и пыли.
Просверлите 4 отверстия на рабочем столе в
том месте, где Вы планируете разместить ста-
нок. Расстояния между отверстиями 180х226 мм
(Рис.4)
Рис.4
ВНИМАНИЕ: При выборе места расположения
учитывайте величину возможного перемещения
рабочего стола по осям Х и Y. А так же высту-
пающие габариты маховиков перемещения по
этим координатам.
Закрепите станок 4-мя болтами М10.
Удостоверьтесь, что станок стоит устойчиво
и не может опрокинуться!
