.5 Перемещение фрезерного стола
Перемещение фрезерного стола в продольном и
поперечном направлении осуществляется пово-
ротом маховиков.
Цена деления нониуса продольного и поперечно-
го перемещения 0,02 мм.
Для удобства выполнения расчетов и наглядно-
сти перемещения нониусы можно поворачивать
рукой в удобное положение, например, выстав-
лять «на ноль».
ВНИМАНИЕ:
При фрезеровании рекомендуется фиксиро-
вать перемещение исполнительных органов
по тем осям, которые не используются в дан-
ной операции.
7.
Техническое обслуживание
7.1
Общие положения:
Обслуживание, чистка и ремонтные работы
должны выполняться только после того, как
станок защищен от случайного пуска. Отклю-
чите станок от источника питания!
Регулярно проводите очистку станка.
Дефектные предохранительные устройства
должны быть заменены немедленно.
Ремонт и обслуживание электрических систем,
может выполняться только квалифицированным
электриком.
Учитывайте, что приводные ремни (плоские, кли-
новые, поликлиновые), используемые в конст-
рукции станка, относятся к деталям быстроизна-
шивающимся, требуют контроля износа и натя-
жения и периодической замены. Гарантия на та-
кие детали не распространяется. Защитные ко-
жуха, отдельные детали из пластика и алюми-
ния, используемые в конструкции станка, выпол-
няют предохранительные функции. Замене по
гарантии такие детали не подлежат.
7.2
Смазка
Ежедневное обслуживание
Проверяйте каждый раз перед работой состоя-
ние систем смазки.
Хорошее состояние рабочих поверхностей и
элементов гарантирует точность станка, держите
смазанными контактные поверхности.
В принадлежностях имеется масленка, исполь-
зуйте ее для смазки. Пожалуйста, смажьте мас-
лом все контактные поверхности перед работой.
Следуйте указаниям по смазке станка.

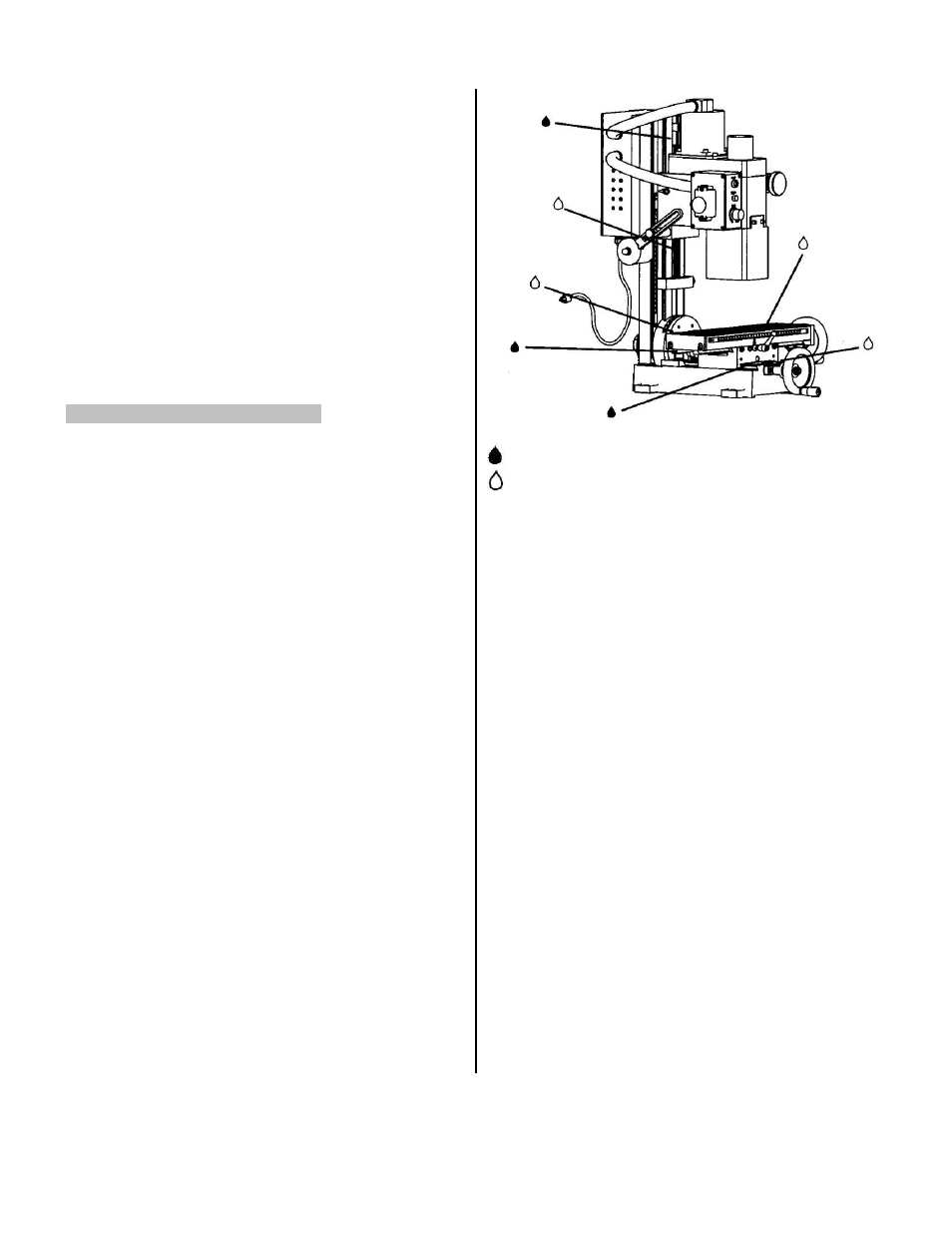

Рис.13
консистентная смазка
жидкое масло
Консистентная смазка
Винт перемещения по оси Х (основание каретки)
Винт перемещения по оси Y (рабочий стол)
Зубчатая рейка подачи по оси Z (стойка)
Жидкое масло
Направляющие продольного перемещения
Направляющие поперечного перемещения
Направляющие вертикального перемещения и ог-
раничительный упор
7
.3 Замена плавкого предохранителя:
Плавкий предохранитель (E, Рис.2) защищает
мотор и электронную схему.
Замена плавкого предохранителя может произ-
водиться при полностью отключенном от сети
станке (вынутой вилки из розетки).
