инструкция по эксплуатации станка JET, мод. JMD-26X2 XY
9
2) Регулировка салазок суппорта.
а. Снимите все загрязнение (вокруг этого
места).
б. Снимите кожух защиты от стружки и гря-
зесъемник.
в. Ослабьте установочный винт.
г. Поверните регулировочный винт по часо-
вой стрелке, одновременно перемещая са-
лазки, пока не почувствуете небольшое со-
противление.
д. Затяните установочный винт.
е. Поставьте обратно кожух защиты от струж-
ки и грязесъемник.

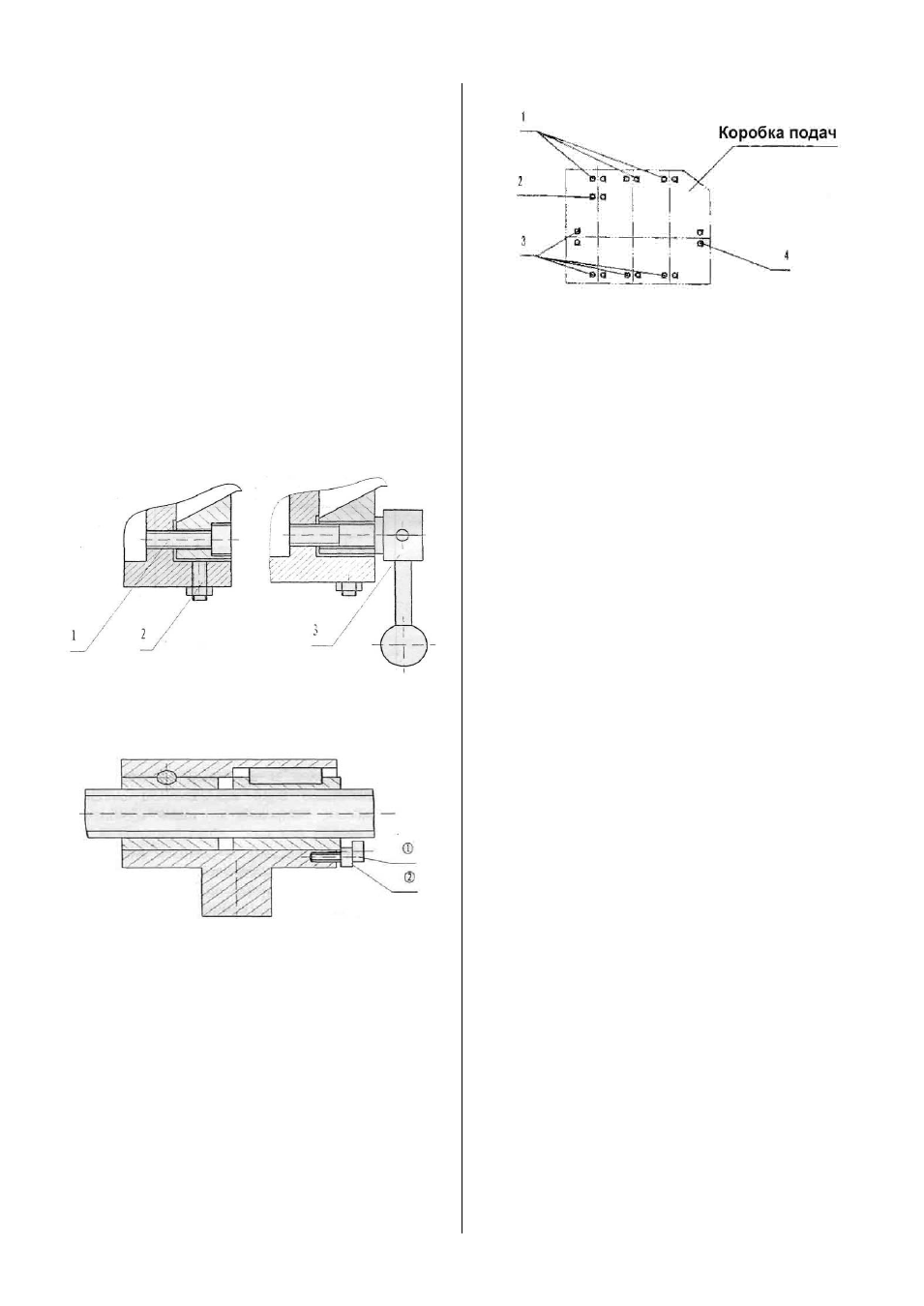

3)
Отрегулируйте свободный ход стойки кон-
соли при помощи установочных винтов "1" и
"2", двигая при этом консоль, пока не почув-
ствуете небольшое сопротивление. Затяните
консоль при помощи стопорного винта "3".
(
См. Рис. 5).
Рис.5
4) Регулировка свободного хода винта пода-
чи. (См. Рис. 6).
Рис.6
а. По необходимости отрегулируйте устано-
вочный винт "1", пока не достигнете зазора
0,1-
0,12 мм.
б. Затяните фиксирующий винт "2" на устано-
вочном винте "1".
5) Регулировка свободного хода поперечного
винта.
Затяните стопорную гайку гайки винта попе-
речной подачи, насколько это необходимо.
6) Регулировка направляющих консоли.
Регулировка консоли проводится так же, как
и регулировка направляющих стола.
КОРОБКА ПОДАЧ
1 .......... 6203-Z ........................... 3
2 .......... 6004-RZ ........................ 1
3 .......... 6203-Z ........................... 4
4 .......... 6006-Z ........................... 1
Учитывайте, что приводные ремни (плоские,
клиновые, поликлиновые), используемые в
конструкции станка, относятся к деталям бы-
строизнашивающимся, требуют контроля из-
носа и натяжения и периодической замены.
Гарантия на такие детали не распространя-
ется. Защитные кожуха, отдельные детали из
пластика и алюминия, используемые в конст-
рукции станка, выполняют предохранитель-
ные функции. Замене по гарантии такие де-
тали не подлежат.
I
Х. ПРОФИЛАКТИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Для обеспечения точности и продолжитель-
ного срока службы станка мы предлагаем
следовать следующим принципам, изложен-
ным в главе по профилактическому обслужи-
ванию.
Периодичность
Ежедневно
1. Необходимо смазывать каждую точку
смазки перед началом работы.
2. Необходимо ослабить зажимы, очистить и
смазать стол после работы.
3. Отключите станок от источника питания,
перед уходом.
Ежемесячно
1. Проверьте все зажимы и отрегулируйте,
если необходимо.
2. Проверьте везде свободный ход между
винтами и гайками, отрегулируйте, если не-
обходимо.
Ежегодно
1. Отрегулируйте горизонтальное положение
стола для поддержания точности.
2. Проверяйте электрический шнур, вилки,
выключатели минимум раз в год, чтобы из-
бежать износа или ослабления контактов.
