инструкция по эксплуатации станка JET, мод. JMD-26X2 XY
4

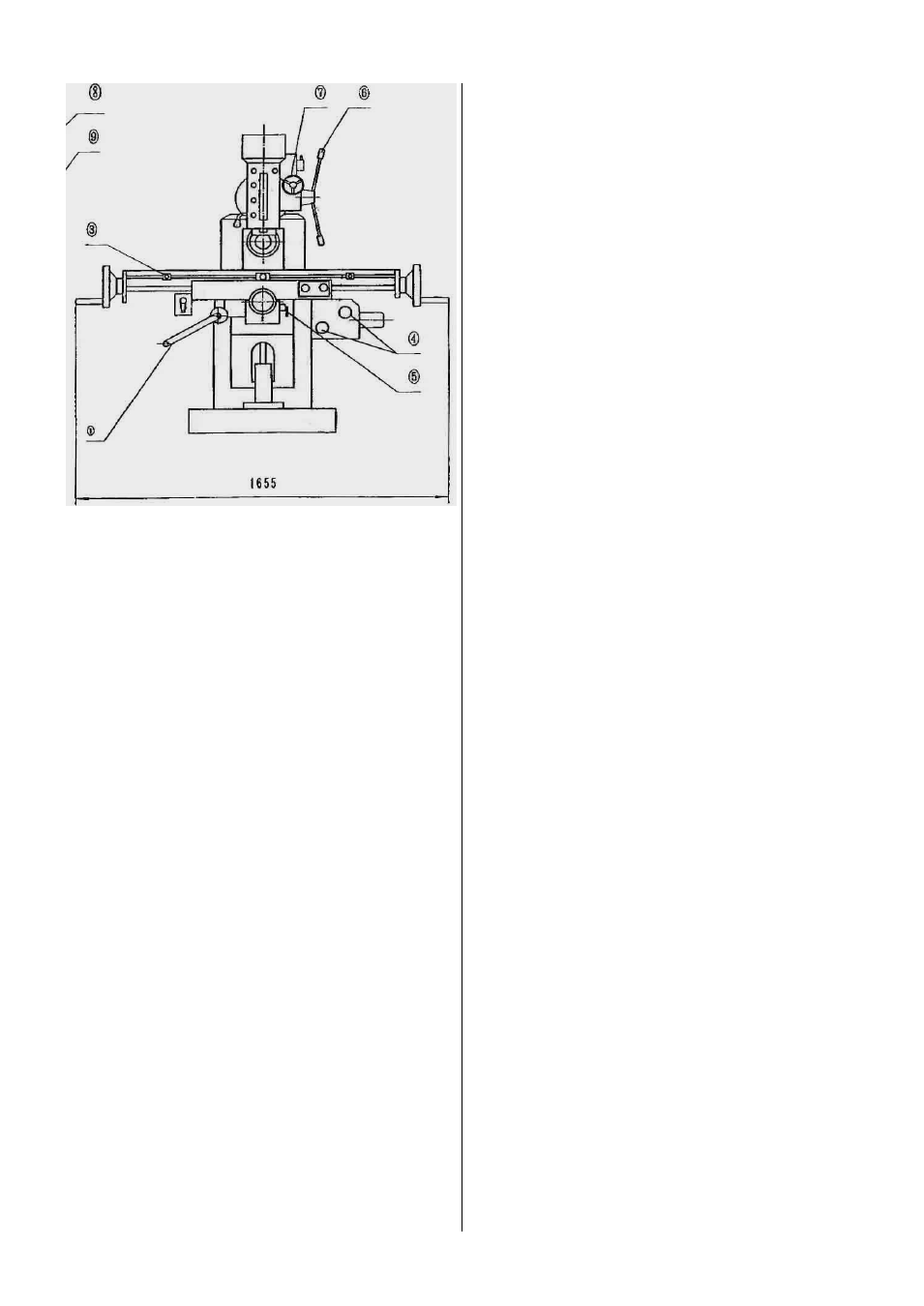

Рис.1
II.
ТЕКУЩЕЕ ОБСЛУЖИВАНИЕ (см. Рис.1)
1. Пожалуйста, внимательно прочитайте ру-
ководство по эксплуатации и полностью оз-
накомьтесь с деталями, прежде чем запус-
кать станок.
2. Оператор должен быть знаком со всеми
правилами и особенностями, на которые не-
обходимо обратить внимание, а также с об-
служиванием станка.
3. Строго соблюдайте инструкции по смазке.
С регулярной периодичностью заполняйте
места смазки смазочным материалом.
4. Когда в станок вставляется оправка, необ-
ходимо оставить зазор между концом кони-
ческого хвостовика инструмента и оправкой.
Нельзя использовать некачественный кони-
ческий хвостовик и оправку.
5.
У станка должно быть надежное заземление,
провод заземления должен быть правильно
подключен перед началом эксплуатации.
6. Прежде чем запустить станок, проверьте
нормальное состояние кнопки аварийной ос-
тановки, электрического оборудования.
7.
Пиноль шпинделя должна двигаться автома-
тически, необходимо провести небольшую на-
ладку для ее правильного функционирования.
1) Подвигайте ее вперед-назад, чтобы можно
было немедленно освободить рабочую руко-
ятку (6).
Установки передней части должны быть произ-
ведены таким образом, чтобы подающая руко-
ятка был всегда в пределах досягаемости.
Внимание:
Во время движений вперед-назад, мимо то-
чек недосягаемости, необходимо нажать
вручную кнопку на конце рукоятки, и одно-
временно ручной маховик (7) должен быть
поставлен на место, чтобы зафиксировать
такой режим.
2) Автоматическая подача
При автоматической подаче сначала подклю-
чите маховик (7) (этот маховик должен всегда
ставиться на место, чтобы зафиксировать
положение), затем нажмите рукой кнопку, ко-
торая нажимается на конце рукоятки (6), пи-
ноль шпинделя перейдет в режим автомати-
ческой подачи, при этом загорится контроль-
ная лампочка на лицевой панели фрезерной
головки.
Если необходимо нажать кнопку рукой опять,
тогда нажмите на кнопку на конце рукоятки, и
пиноль прекратит автоматическую подачу,
при этом погаснет контрольная лампочка на
лицевой панели фрезерной головки.
Автоматическая оборотная подача пиноли
шпинделя имеет три скорости, которые зави-
сят от скорости вращения шпинделя, можно
также регулировать глубину подачи, пере-
мещая концевой выключатель.
Внимание:
При автоматической подаче ручной маховик
(7)
должен быть переведен в верхнее поло-
жение, чтобы переключить (включить) режим.
3)
Тонкая регулировка
Маховик (7) используется для точного пере-
мещения режущего инструмента и настройки.
Во время работы необходимо немного на-
жать на маховик, чтобы он вошел в зацепле-
ние с червячным валом.
Внимание: после тонкой регулировки в лю-
бое время необходимо отжать рукоятку (7).
8.
Стол с автоматизированной подачей.
1)
Коробка подачи
Коробка подач установлена на консоли сто-
ла. Изменение скорости подачи осуществля-
ется перемещением рукояток (4)
2) Продольное перемещение стола
Два маховика установлены на торцах стола
для удобства работы.
Рукоятка (2) предназначена для переключе-
ния направления движения стола. Расстоя-
ние, на которое необходимо перемещать
стол (левый стоп, правый стоп) определяется
перемещением 2х блоков (3)
3) Поперечное перемещение стола
Поперечная подача стола по консоли.
Ручная подача:
а. Рукоятка выбора направления (5) устанав-
ливается в среднее (нейтральное) положе-
ние
б. Вращением маховика перемещается стол
Автоматическая подача:
