инструкция по эксплуатации станка JET, мод. JMD-26X2 XY
6
Данные технические характеристики были
актуальны на момент издания руководства по
эксплуатации. Производитель оставляет за
собой право на изменение конструкции и
комплектации оборудования без уведомле-
ния потребителя.
Настройка, регулировка, наладка и
техническое обслуживание оборудования
осуществляются покупателем.
В технических характеристиках станков ука-
заны предельные значения зон обработки,
для оптимального подбора оборудования и
увеличения сроков эксплуатации выбирайте
станки с запасом.
Станок предназначен для эксплуатации в за-
крытых помещениях с температурой от 10 до
35⁰
С и относительной влажностью не более
80%.
Во избежание преждевременного выхода
электродвигателя станка из строя и увеличе-
ния ресурса его работы необходимо: регу-
лярно очищать электродвигатель от стружки
и пыли; контролировать надежность контак-
тов присоединенных силовых кабелей; кон-
тролировать соответствие сечения силового
или удлинительного кабеля.
Обслуживающий персонал должен иметь
соответствующий допуск на эксплуата-
цию и проведение работ на оборудовании
оснащенного электродвигателем напря-
жением питания 380В, 50Гц.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
Зажимная тяга, 2 шт.
Лампа местного освещения
Устройство цифровой индикации по 3-м осям
Автоматическая подача по осям Х и Y
Централизованная система смазки стола
Тиски фрезерные, ширина губок 160 мм
Цанговый патрон с набором из 8 цанг (4-16
мм)
Сверлильный патрон 16 мм с оправкой
ISO40/B16
Переходные втулки ISO40/МК-4, /МК-3, /МК-2
Фрезерная оправка ISO40-Ø32 мм
Оправка горизонтального шпинделя.
ВНИМАНИЕ:
Вы приобрели модель станка, осна-
щенного Устройством Цифровой Ин-
дикации (DRO), пожалуйста, восполь-
зуйтесь соответствующей инструкци-
ей, которую можно скачать с нашего
сайта или обратитесь к вашему про-
давцу.

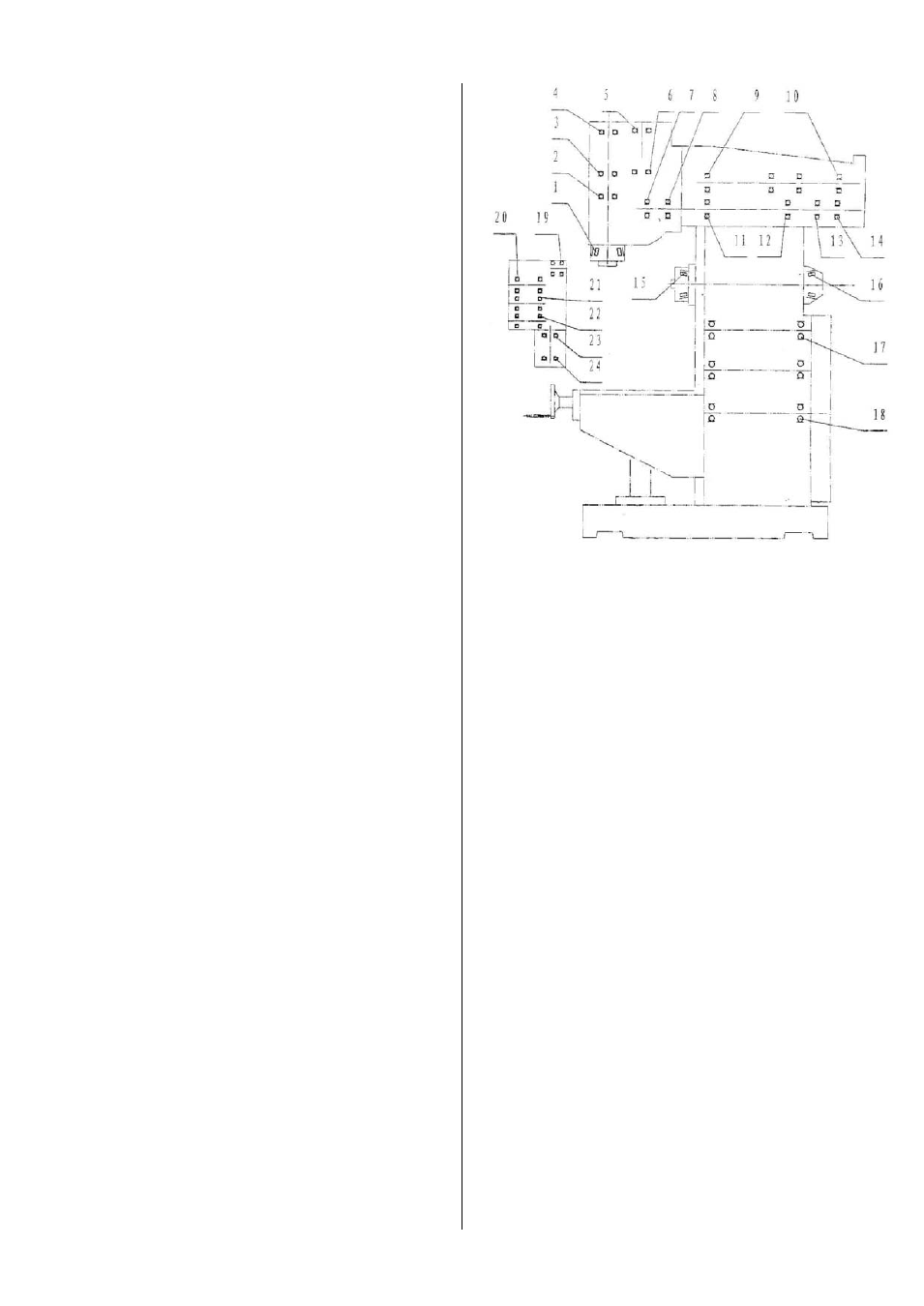

Рис.2
IV
. ПОДШИПНИКИ КАЧЕНИЯ (см. Рис.2)
1 ..........
32012/Р5 ....................... 1
2 ..........
7008АС/Р5 .................... 1
3 .......... 6210-RZ/P6 ................... 1
4 .......... 6009-RZ/P6 ................... 1
5 .......... 6206-RZ/P6 ................... 1
6 .......... 6210-RZ/P6 ................... 1
7 .......... 61910-RZ/P6 ................. 1
8 .......... 6207-RZ/P6 ................... 1
9 .......... 6205-RZ/P6 ................... 3
10......... 6006-RZ/P6 ................... 1
11......... 6205-RZ/P6 ................... 1
12......... 61910-RZ/P6 ................. 1
13......... 61909-RZ/P6 ................. 1
14......... 6206-RZ/P6 ................... 1
15......... 2007111/P6 ................... 1
16......... 7308E/P6 ...................... 1
17......... 205 ................................ 5
18......... 307 ................................ 1
19......... 61903-Z ......................... 2
20......... 6202-Z ........................... 1
21......... 6003-Z ........................... 3
22......... 6005 .............................. 2
23......... 206-Z ............................. 1
24......... 6008-Z ........................... 1
V.
СМАЗКА
1.
Смазочное масло должно быть чистым,
без примесей кислоты, воды или твердых
частиц.
2.
Коробка передач и коробка подач должны
смазываться моторным маслом (масло N46
или аналогичным). Вовремя доливайте масло
