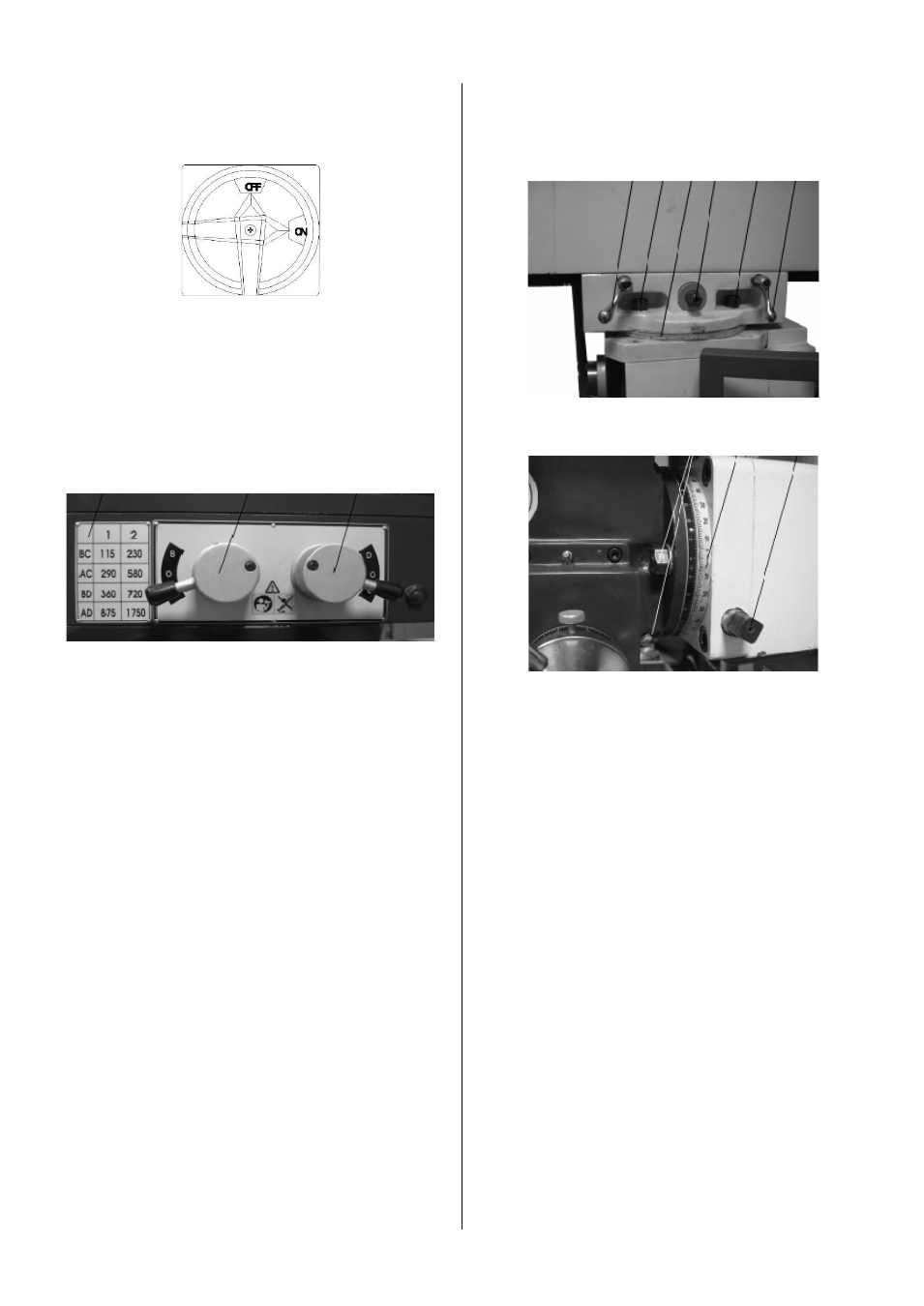

Выключатель питания находится на крышке
электрической коробки, вертикальное
положение соответствует «OFF»/ «ВЫКЛ.»
Питание станка отключено.
Рис.5
Если выключатель повернуть по часовой
стрелке повернут на 90 градусов, то это
соответствует «ON»/«ВКЛ.» включению
питания станка. Распределительный щит
находится в электрической коробке, которая
расположена слева от стойки станка.
Выбор частоты вращения вертикального
шпинделя
Рис.6
Взаимное расположение рукояток коробки
скоростей вертикального шпинделя позволя-
ет установить необходимую частоту враще-
ния, Рис.6
ВНИМАНИЕ:
Изменение частоты вращения необходимо
производить при невращающемся шпинделе.
Оператор должен выполнять правила
техники безопасности, чтобы избежать
травм от отлетающей горячей стружки при
сверлении или фрезеровании.
Вылет пиноли шпинделя при фрезерова-
нии не должен быть больше 50 мм, иначе
это приведет к повышенному износу под-
шипника шпинделя.
Не оставляйте посторонние предметы на
рабочем столе и направляющих станка.
Перемещение и поворот консоли
Для перемещения консоли с вертикальным
шпинделем необходимо ослабить 2 рукоятки
(1) направляющих и поворачивая ключом вал
(2
) установить консоль в необходимое поло-
жение.
Зафиксируйте консоль 2 рукоятками (1), Рис.7
Для поворота консоли необходимо ослабить
4
фиксирующих винта (3) и поворачивая
вручную, установить консоль в необходимое
положение. Угол поворота можно контроли-
ровать по шкале (4), Рис.7.
Зафиксируйте консоль 4 винтами (3).
(1) (3) (4) (2) (3) (1)
Рис.7
Наклон вертикального шпинделя
(1) (2) (3)
Рис.8
Для наклона фрезерной головы вертикально-
го шпинделя необходимо ослабить 2 гайки
(1)
, извлечь позиционирующий штифт и по-
ворачивая ключом 4х-гранный винт (3) влево
или вправо, установить голову в необходи-
мое положение, угол наклона можно контро-
лировать по шкале (2), Рис.8.
Зафиксируйте выбранное положение, затя-
нув 2 гайки (1).
Выставить точно вертикальное положение
шпинделя можно с помощью позиционирую-
щего штифта.
