инструкция по эксплуатации станка JET, мод. JMD-930GH, JMD-939GH
6
3. Назначение и устройство станка
Этот станок является универсальным станком
общего назначения. Он подходит для фрезе-
рования, сверления, а также широко исполь-
зуется в области машиностроения, электро-
ники, для автомо-билей, моторов и пр.
Предупреждение: запрещается обраба-
тывать огнеопасные и взрывчатые металлы,
например, чистый алюминий и магний, и т.д.
Станок состоит из станины, стойки, консоли
стола, рабочего стола, привода главного дви-
жения, шпинделя, автоматической подачи
стола, системы подвода охлаждающей жид-
кости, системы смазки, электрической систе-
мы и так далее.

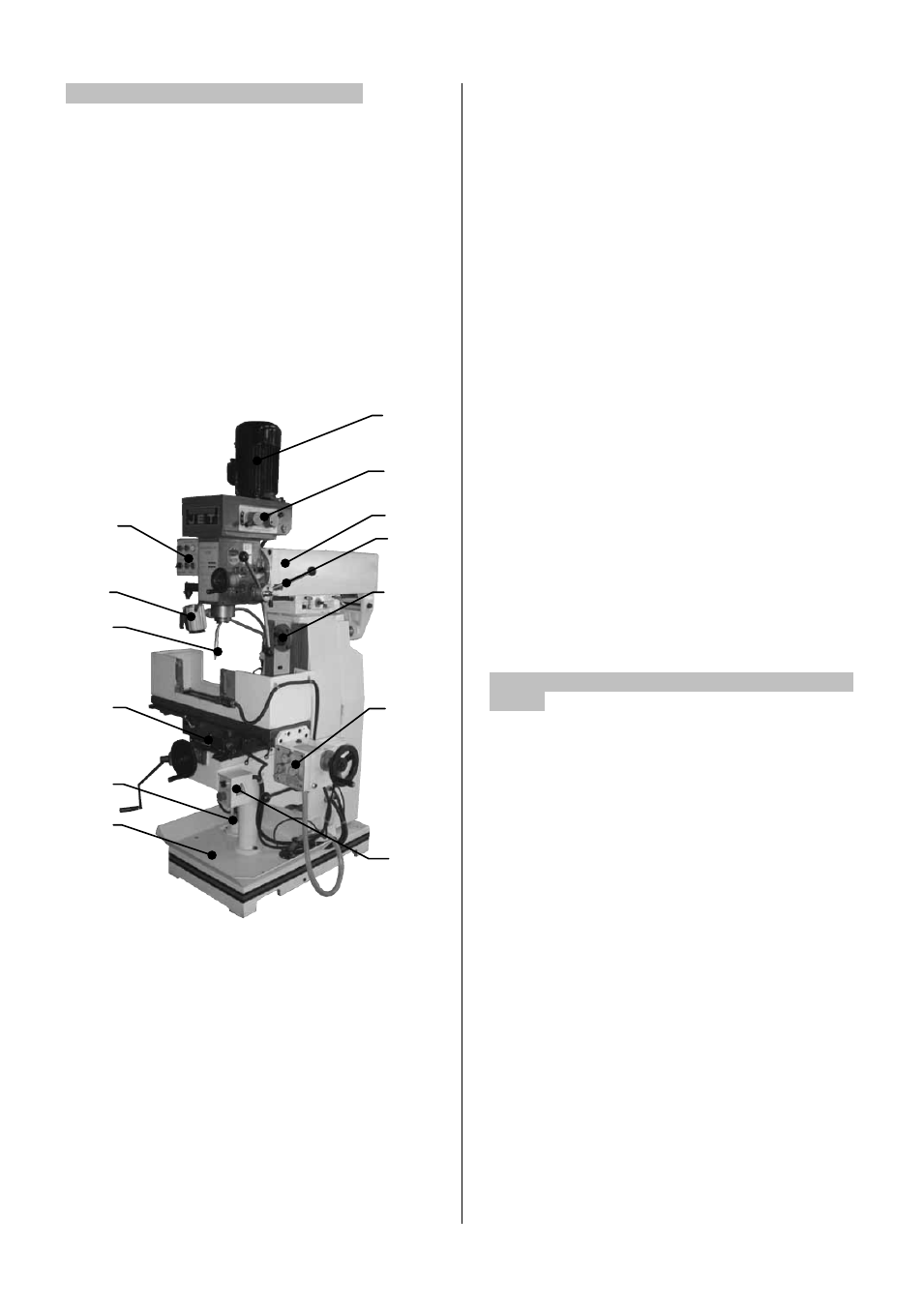

Устройство станка
Рис.1
1 ....
Электродвигатель
2 ....
Коробка скоростей вертикального шпинделя
3 ....
Консоль
4 ....
Рукоятка пиноли вертикального шпинделя
5 ....
Горизонтальный шпиндель
6 ....
Коробка подач фрезерного стола
7 ....
Консоль стола с пультом управления
8 ....
Пульт управления вертикального шпинделя
9 ....
Лампа местного освещения
10 ..
Система подвода СОЖ
11 ..
Фрезерный стол, поворотный фрезерный
стол (для JMD-939GH)
12 ..
Мотор СОЖ
13 ..
Станина с баком для СОЖ
3.1
Стойка прикреплена к основанию винтами.
3.2
Консоль стола размещена перед стойкой,
и соединяется со стойкой через вертикаль-
ные направляющие, по которым ее можно
перемещать вверх и вниз.
3.3
Каретка соединяется с консолью стола
через направляющие. Рабочий стол соеди-
няется с кареткой через направляющие типа
«
ласточкин хвост». Рабочий стол и каретка
могут перемещаться при помощи ходового
винта и гайки.
3.4
Главный привод передает вращение че-
рез зубчатую передачу.
3.5
Коробка подач стола установлена справа
от направляющих и соединена напрямую с
двигателем подачи.
3.6
Система подвода смазывающе-
охлаждающей жидкости (далее СОЖ) состо-
ит из электронасоса, бака, строенного в ос-
нование станка и шлангов.
Рабочий стол может перемещаться вручную
при помощи маховиков или автоматически
влево-вправо при помощи коробки подач.
Главный привод через коробку скоростей
обеспечивает передачу крутящего момента
при широком диапазоне выбираемых скоро-
стей для расширения возможностей механи-
ческой обработки.
4. Транспортировка, Установка и Пробный
запуск
4.1 Транспортировка
Диапазон допускаемых температур при
транспортировке и хранении станка от -25⁰С
до +55⁰С.
Необходимо загружать или разгружать ста-
нок, в соответствии со знаками на упаковке.
Любое воздействие или вибрация запреще-
ны. Необходимо аккуратно открывать упаков-
ку чтобы не поцарапать краску на станке.
После открытия упаковки проверьте по прила-
гаемому упаковочному листу, наличие всех
принадлежностей. Убедитесь, что станок не
имеет внешних повреждений. В случае непол-
ной комплектации или наличие повреждений
обратитесь к Вашему продавцу с описанием
недостатков и указанием заводского номера
станка. Не производите дальше никаких дейст-
вий и не запускайте станок в работу.
Установите стальной проволочный трос со-
гласно схеме на Рис.2, перемещая станок
при помощи подъемного крана, и проложите
подкладки или мягкую ткань между корпусом
станка и стальным проволочным тросом, не
забудьте отсоединить и снять масляную
станцию, перед перемещением станка, и
1
8
5
6
9
10
11
12
7
2
3
4
13
