инструкция по эксплуатации станка JET, мод. JMD-930GH, JMD-939GH
11
7.1.5
Регулировка зазора между винтом и
гайкой продольного и поперечного переме-
щения стола.
Слишком большой зазор между винтом и гай-
кой влияет на точность механической обра-
ботки.

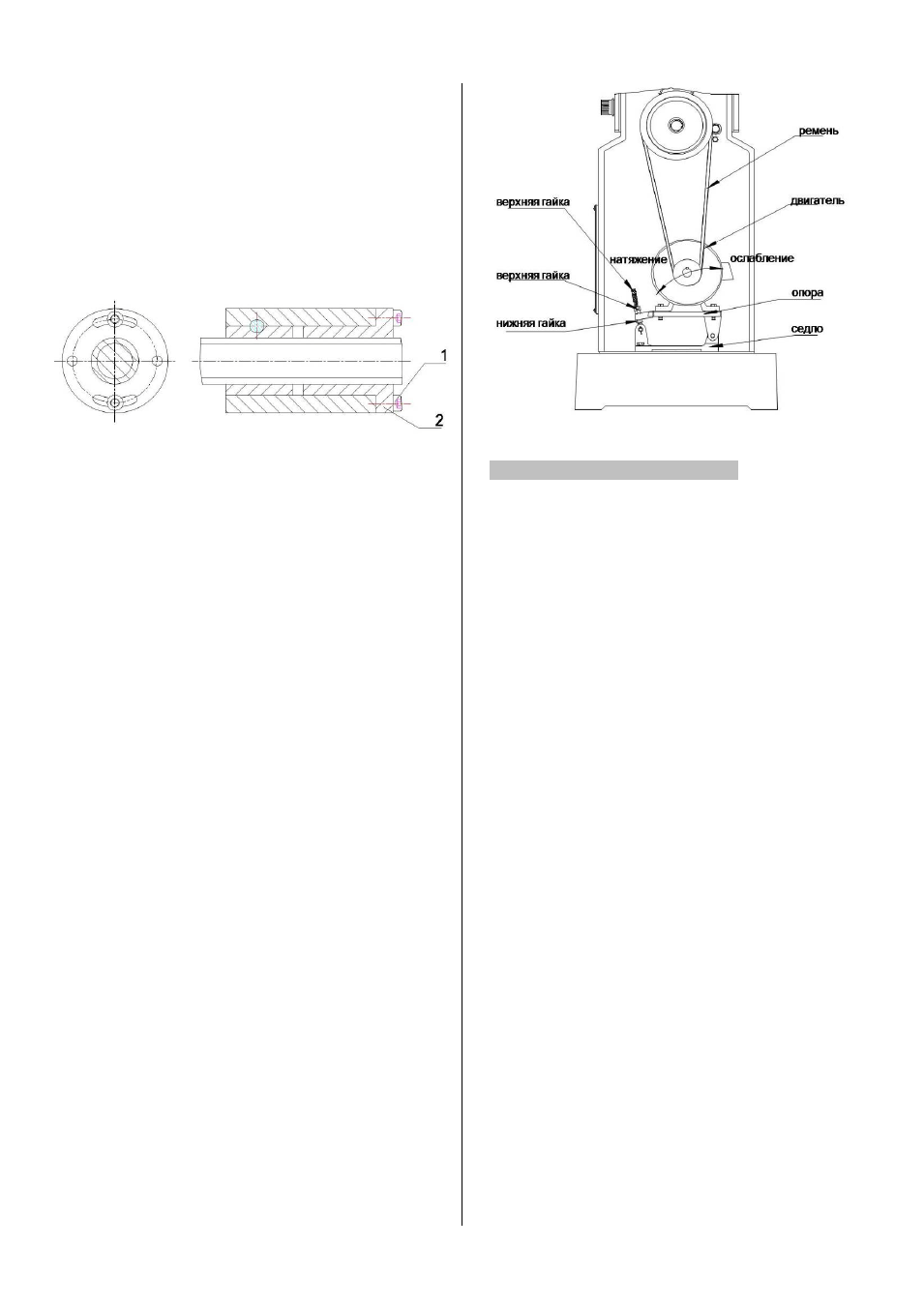

Ослабьте винт (1) Рис.14, отрегулируйте гайку
(2)
до тех пор, пока не будет ощущаться не-
большое сопротивление при перемещении
стола, люфт должен быть не больше 1/10 цены
деления нониуса, затем затяните винт (1).
Рис.14
7.1.6 Регулировка натяжения ремня горизон-
тального шпинделя
Привод горизонтального шпинделя и коробки
скоростей от электромотора осуществляется
через три треугольных приводных ремня. Со
временем ремни изнашиваются и растягива-
ются, что может привести к их обрыву или
проскальзыванию. Если работы на горизон-
тальном шпинделе ведутся постоянно, опе-
ратор должен регулярно производить осмотр
и проверку натяжения ремней. Если ремни
ослабли необходимо отрегулировать натяже-
ние ремня в соответствии с Рис.15.
Откройте ременную крышку на задней сторо-
не стойки станка, электромотор смонтирован
на регулируемой при помощи оси и винтов
опоре, для выполнения регулировки натяже-
ния надо:
-
если ремни ослабли, отверните нижнюю
гайку, и доверните вниз верхнюю гайку;
-
если ремни перетянуты, отверните верхнюю
гайку и доверните вверх нижнюю гайку;
Закройте ременную крышку.
Рис.15
8. Охлаждение и смазывание
СОЖ подается в зону резания от насоса че-
рез гибкий шланг. Правильная регулировка
положения шланга позволяет подавать СОЖ
точно на инструмент. Бак с СОЖ находится в
основании станка.
8.1 Система подвода СОЖ
Состоит из насоса, бака, смонтированного в
основании станка, подающей трубки с фикси-
рующимся положением подающего и обрат-
ного шлангов.
Тип и концентрация СОЖ определяются
условиями обработки, материалом обраба-
тываемых деталей и режущим инструмен-
том. BP, Castrol, Эмульсол, Укринол. Объем
–
25 л. Периодичность замены – по мере
потери свойств, внешнему виду или по ме-
ре выработки. Рекомендуем периодически
проводить очистку бака для СОЖ.
Информацию о правильном подборе, хими-
ческом составе и эксплуатации, а также тре-
бований по технике безопасного примене-
ния смазывающе-охлаждающих жидкостей
можно получить у поставщиков СОЖ.
Обработка и Распоряжение
В случае небольшого пролития, засыпьте не-
которым количеством опилок или соберите.
Если вылилось много СОЖ, не допускайте ее
попадания в водопровод, канализацию или
почву.
ВНИМАНИЕ:
1.
Запрещается сливать СОЖ, ее следует
утилизировать в соответствии с дейст-
вующими правилами и постановлениями.
2. Пары СОЖ могут иметь влияние на здо-
ровье, пары могут возникнуть, когда тем-
пература инструмента или скорости реза-
ния высока. Для предотвращения отрав-
