инструкция по эксплуатации станка JET модели HVBS-812RK
8
Если необходима дополнительная регулировка,
открутите шестигранные винты (A, Рис. 10).

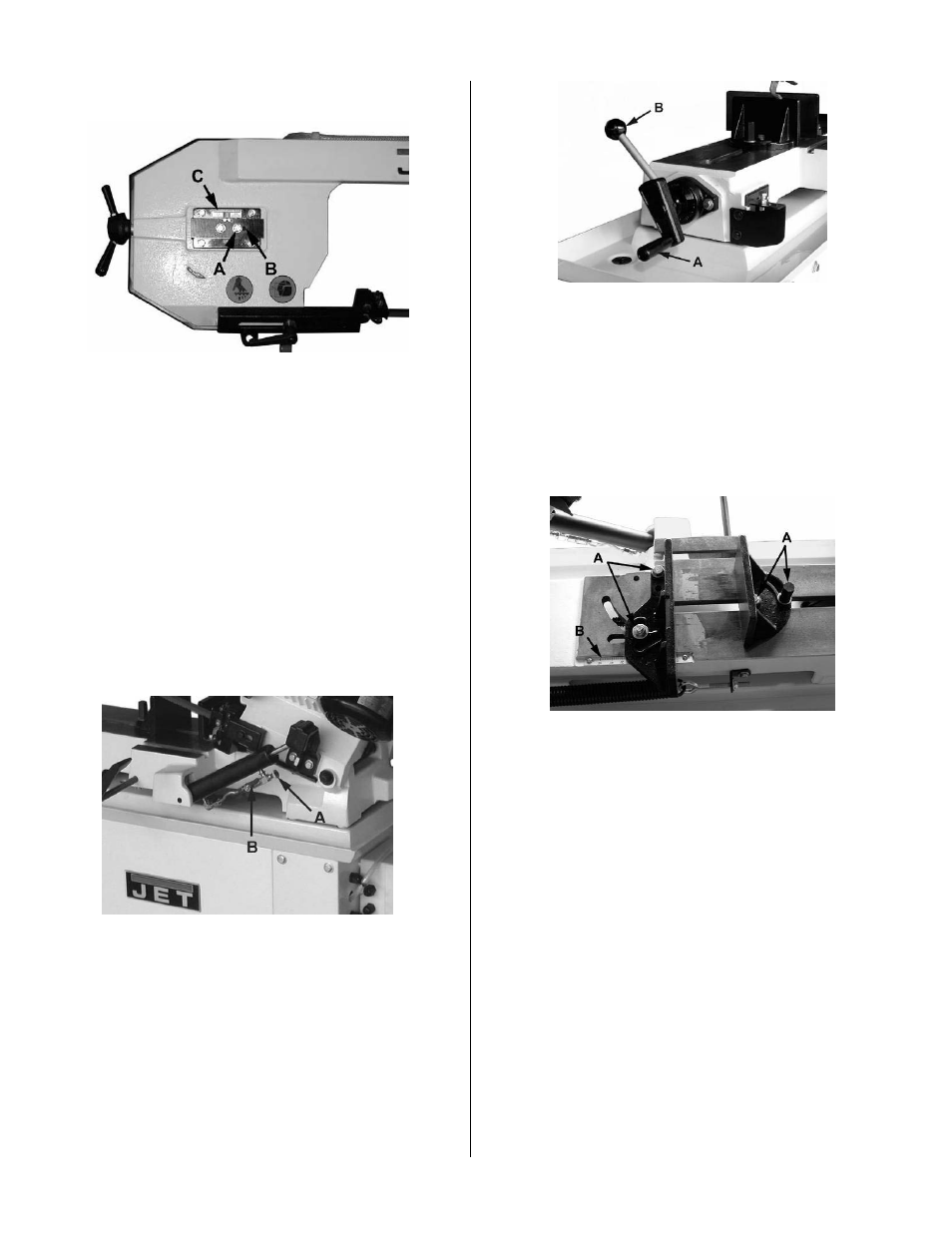

Рис.10
Если Вы вращаете резьбовой штифт (B) по на-
правлению часовой стрелки, полотно пилы про-
ходит через буртик.
Процесс регулировки хода полотна довольно чув-
ствителен, поэтому начните с четверти оборота
резьбового штифта.
После завершения регулировки хода полотна,
снова затяните шестигранные винты (A).
7.6
Установка глубины реза
Скорость подачи рычага пилы может быть отрегу-
лирована дроссельным винтом (A, Рис. 11).
Опускание производится с помощью запирающего
вентиля (B).
Рис.11
При резке тонкостенных заготовок (трубы, про-
филь и т. д.) всегда устанавливайте низкую ско-
рость подачи для избежания заклинивания полот-
на пилы.
7.7
Регулировка тисков
Используйте ручку (A, Рис. 12) для установки ши-
рины зажима.
Зажим заготовки производится посредством ры-
чага быстрого зажима (B).
Рис.12
Внимание:
Рычаг быстрого зажима должен быть опущен
вниз, чтобы не создавать препятствия для консо-
ли пилы во время работы.
Тиски могут быть отрегулированы для резки под
углом.
Для этого открутите шестигранные винты (A, Рис.
13) и зафиксируйте тиски в необходимом Вам по-
ложении.
Рис.13
На задней стороне станины станка расположена
маркировка (B).
Дополнительно проверьте, используя угломер,
правильности установки угла.
8. Контроль и техническое обслуживание
Общие указания
Перед работами по техническому обслуживанию и
очистке станок должен быть предохранен от не-
произвольного включения.
Вытащите сетевой штекер!
Подключение и ремонт электрического оборудо-
вания разрешается проводить только квалифици-
рованным электрикам.
Производите очистку станка через равномерные
отрезки времени.
Используйте только острые полотна пилы.
Немедленно заменяйте поврежденное полотно
пилы.
Регулярно смазывайте резьбовой винт тисков.
