инструкция по эксплуатации станка JET модели HVBS-812RK
4
Обязательно надевайте средства индивидуаль-
ной защиты, такие как защитные очки и наушники.
Опасность поражения электрическим током при
неправильной прокладке кабеля.
4.
Спецификация станка
4.1
Технические характеристики
Зона обработки:
при 90°, профиль .............. Ø200 мм, □305x180 мм
при 90°, сплошное сечение ..................... Ø100 мм
при 45°, профиль ...................... Ø125 мм, □120 мм
Скорость движения полотна .. 25, 40, 60, 80 м/мин
Размеры ленточного полотна ...... 20х0,9х2362 мм
Диапазон поворота тисков ......................... 0° - 45°
Диаметр шкивов .......................................... 290 мм
Высота рабочего стола ............................... 640 мм
Объем бака для СОЖ .............................. 8 литров
Насос подачи СОЖ ..................................... 0,1 кВт
Габаритные размеры .............. 1250х440х1100 мм
Масса ............................................................. 160 кг
Сетевое питание .................... 220В ~1/N/PE 50Гц
Выходная мощность .................. 0,75 кВт/S
1
100%
Потребляемая мощность ............. 1,25 кВт/S
6
40%
Рабочий ток ....................................................... 6 A
Сечение силового кабеля (H07RN-F) ..... 3x1,5 мм²
Устройство защиты .......................................... 10A
Сетевое питание .................... 380В ~3/N/PE 50Гц
Выходная мощность .................. 0,75 кВт/S
1
100%
Потребляемая мощность ............... 1,4 кВт/S
6
40%
Рабочий ток ....................................................... 3 A
Сечение силового кабеля (H07RN-F) ..... 5x1,5 мм²
Устройство защиты .......................................... 10A
*Примечание: Спецификация данной инструкции
является общей информацией. Данные
технические характеристики были актуальны на
момент издания руководства по эксплуатации.
Производитель оставляет за собой право на
изменение конструкции и комплектации оборудо-
вания без уведомления потребителя.
Настройка, регулировка, наладка и техническое
обслуживание оборудования осуществляются
покупателем.
В технических характеристиках станков указаны
предельные значения зон обработки, для опти-
мального подбора оборудования и увеличения
сроков эксплуатации выбирайте станки с запасом.
4.2 Уровень шума
Уровень мощности звука ( согласно EN 11202):
Холостой ход ......................................... 74,1 дБ(A)
Обработка ................................................. 85 дБ(A)
Приведенные значения относятся к уровню испус-
кания шума и не являются необходимым уровнем
для безопасной работы.
Эта информация пригодна для того, чтобы дать
возможность пользователю станка лучше оценить
опасности и возможные риски.
4.3 Объем поставки
Биметаллическое ленточное полотно М42
20х0,9х2362 мм
Гидравлическая система подачи
Регулируемый концевой упор
Автоматический выключатель окончания распила
Система подвода СОЖ
Станина с колесами
Ременный привод и кожух
Деталировка
Станки комплектуются одним ленточным полот-
ном. Для правильного выбора шага зуба ленточ-
ного полотна, подходящего для отрезки Ваших
заготовок пользуйтесь таблицей подбора полотен
в каталоге JET или инструкции.
5. Транспортировка и пуск в эксплуатацию
5.1. Транспортировка и установка

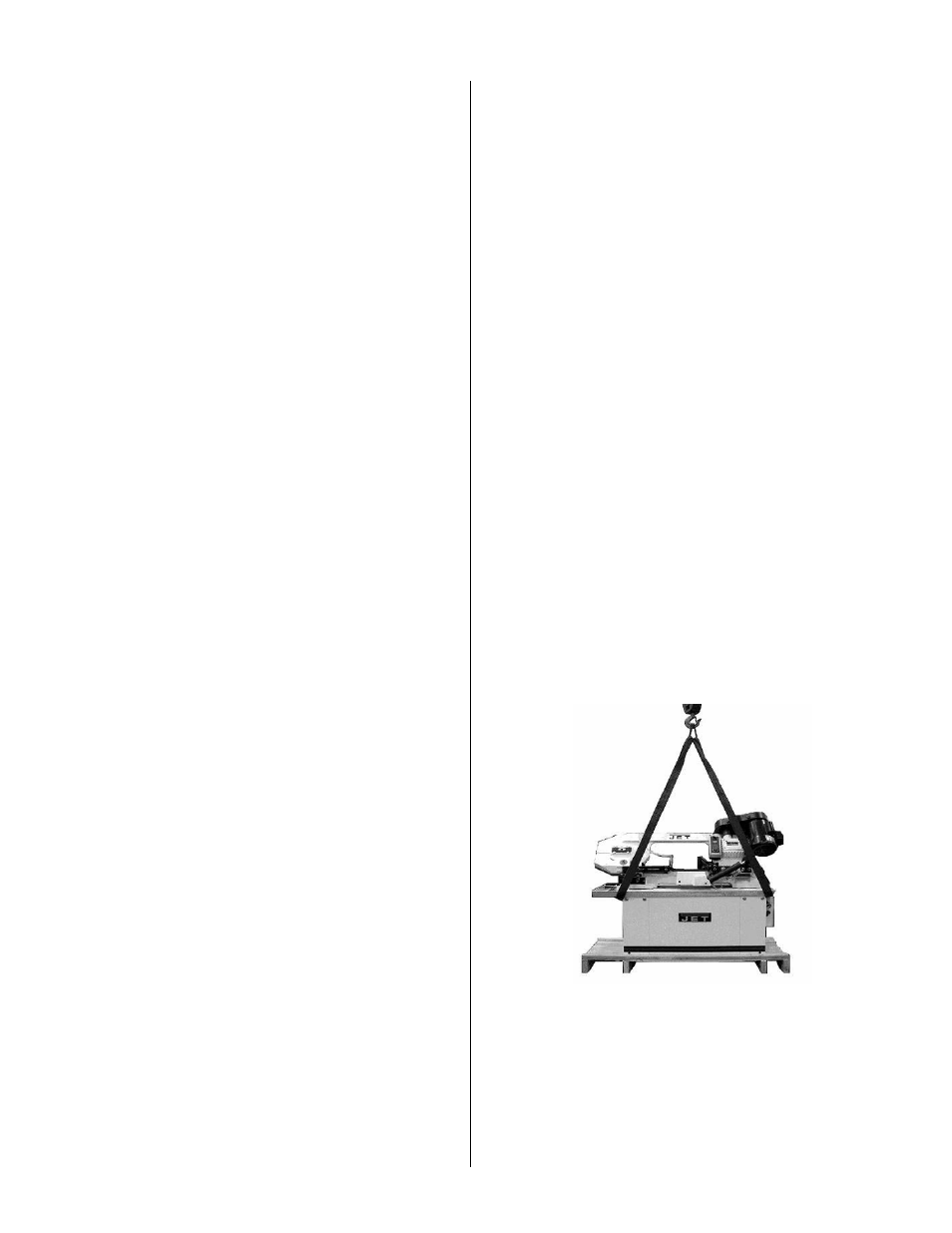

Поднимите станок с паллеты на месте установки.
Используйте подъемные ленты и установите их
как показано на Рис. 1
Рис.1
Внимание: Станок весит 160 кг.
Обеспечьте достаточную грузоподъемность и
рабочее состояние подъемных приспособле-
ний. Никогда не вставайте под поднимаемыми
грузами.
Установка станков должна производиться в за-
крытых помещениях.
