инструкция по эксплуатации станка JET модели HVBS-812RK
10

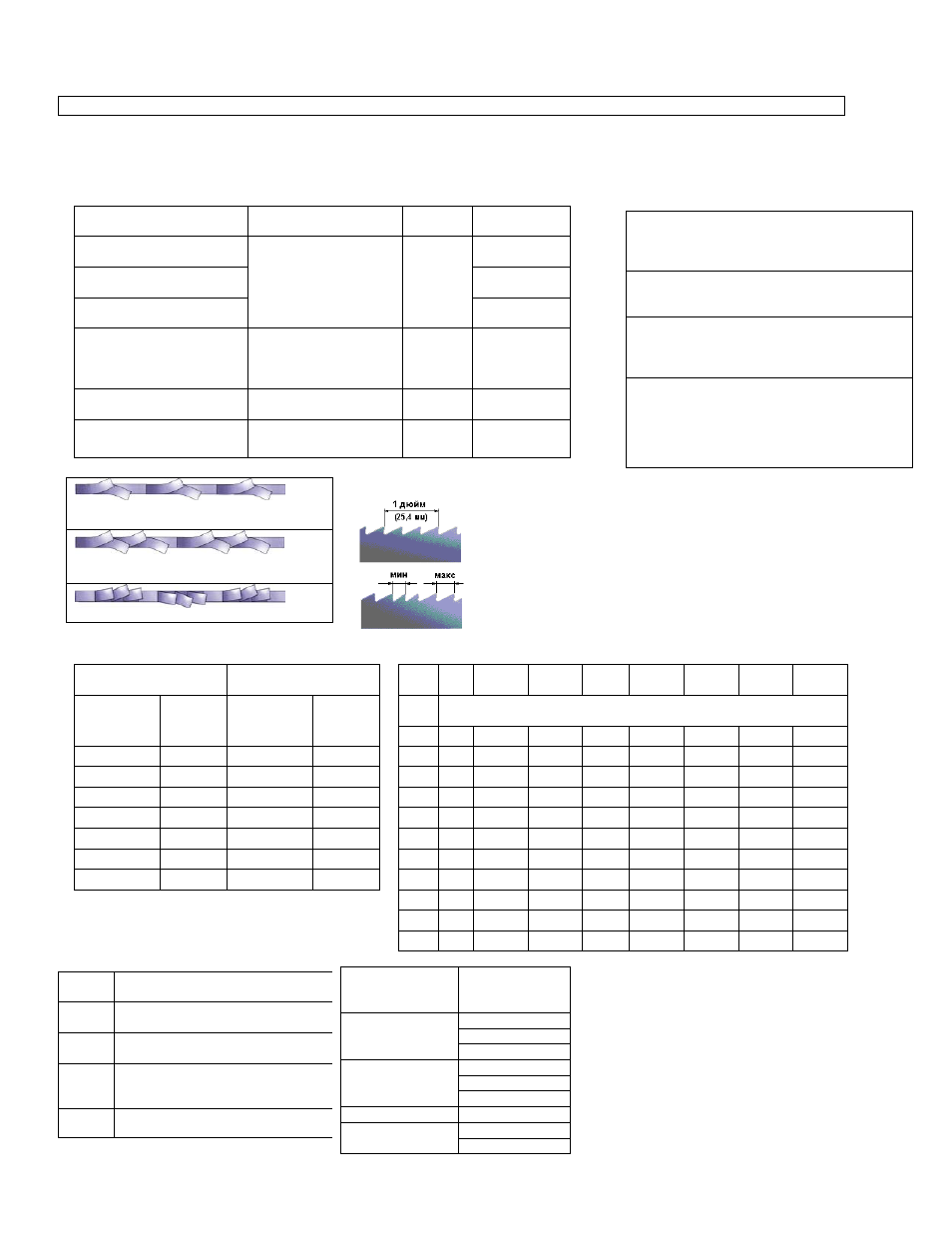

Выбор ленточного полотна JET
1 ШАГ Выбор материала
2 ШАГ Выбор шага зубьев
3 ШАГ Выбор скорости резания
4 ШАГ Выбор скорости подачи
Все таблицы носят рекомендательный ха-
рактер, значения могут отличаться. Фирмы
изготовители ленточных полотен, присваи
вают собственные обозначения
материалам полотен, типам разводки и
формам зубьев, дают подробные инструк-
ции по выбору и их применению, ниже
представлены только общие обозначения
по ISO.
1 ШАГ Выбор материала полотна
Материал
Сечение, профиль
Тип
станка
Материал
полотна
Нелегированная сталь
Тонкостенные трубы и
профиль, прутки мало-
го диаметра
легкий
Углеродистая
сталь
Низколегированная сталь
до 22 HRC
Углеродистая
сталь
Нелегированная и
низколегированная сталь
Биметалл
Matrix II
Основные марки ста-
лей, нержавеющие,
жаропрочные, цвет-
ные металлы
смешанный сортамент
все
Биметалл М42
Высоколегированные
стали
сплошное,
толстостенные трубы тяжелый Биметалл М51
Серый чугун, титановые и
никелевые сплавы,
сплошное
средний,
тяжелый
ТСТ
Профиль зуба полотна
Передний угол зуба 0°. Для резки сплавов
с высоким содержанием углерода, мате-
риалов с небольшим поперечным сечением
тонкостенных профилей и труб.
Передний угол зуба 10°. Для резки сплош-
ных прутков, толстостенных труб из леги-
рованных сталей.
Передний угол зуба 16°. Для резки сплош-
ных прутков из высоколегированных ста-
лей, трудно обрабатываемых металлов и
цветных сплавов.
Передний угол зуба с двумя подточками
10° и 16° и продольно шлифованной фас-
кой, которая улучшает шероховатость
обрабатываемой поверхности. Для резки
сплошных прутков из высоколегированных
сталей.
Разводка зубьев
Стандартная (лево, право, прямой),
для всех типов стали
Переменная (лево, право + зачист-
ной), уменьшенный шум и вибрация
Волновая, для тонких материалов
Постоянный шаг зубьев
Промышленные объемы резки заготовок сплошного сечения
Переменный шаг зубьев
Минимальные вибрации, улучшенная чистота среза, универ-
сальность применения
2 ШАГ Выбор шага зубьев полотна
СПЛОШНОЕ СЕЧЕНИЕ
ПРОФИЛЬНОЕ СЕЧЕНИЕ
Постоянный шаг
Переменный шаг
D
мм 20
40
60
80
100
150
200
300
Диаметр,
мм
Зубье
в на
дюйм
Диаметр,
мм
Зубье
в на
дюйм
S
мм
Шаг зуба, Z
2
14
14
14
14
10/14 10/14 10/14 10/14
до 10
14
до 25
10/14
3
14 10/14 10/14 8/12
8/12
8/12
6/10
6/10
10 – 30
10
15 - 40
8/12
4
14 10/14 10/14 8/12
8/12
6/10
6/10
5/8
30 – 50
8
25 - 40
6/10
5
14 10/14 10/14 8/12
6/10
6/10
5/8
4/6
50 – 80
6
35 - 70
5/8
6
14 10/14
8/12
8/12
6/10
5/8
5/8
4/6
80 – 120
4
40 - 90
5/6
8
14
8/12
6/10
6/10
6/10
5/8
5/8
4/6
120 – 200
3
50 - 120
4/6
10
6/10
6/10
5/8
5/8
4/6
4/6
4/6
200 – 400
2
80 - 150
3/4
12
6/10
5/8
4/6
4/6
4/6
4/6
3/4
D - поперечное сечение
S – толщина стенки профиля
Z – шаг полотна, количество зубьев на дюйм
15
4/6
4/6
3/4
3/4
3/4
20
4/6
4/6
3/4
3/4
3/4
30
3/4
3/4
3/4
2/3
2/3
3 ШАГ Выбор скорости резания
V,
м/мин
Материал
25 Высоколегированные,
нержавеющие стали
40 Низколегированные стали,
чугунное литье
60
Конструкционные стали, сталь-
ное литье, подшипниковые
стали, мягкая латунь
80 Алюминий, медь, пластмассы
4 ШАГ Выбор скорости подачи
Материал
Произво-
дительность,
см²/мин
Сталь 20-45
40
50
60
Сталь 40Х
35
45
50
20Х13, Р6М5
15
Сталь 12Х18Н9Т
20
25
Срок службы полотна
Для полотен большинства производителей
(при условии соблюдения технологического
процесса изготовления полотна – от заготовки
до упаковки и условий хранения готового по-
лотна) срок службы полотна находится в пре-
делах 140 –160 часов работы оборудования.
Снятие полотна при перерывах в работе обо-
рудования на релаксацию, несколько увели-
чивает срок службы полотна.
