Установка
3A2506ZAA
7
Установка
Общие сведения
•
Представленную на Р
. 3 типовую схему можно
использовать для выбора и установки компонентов
системы. За поддержкой в разработке системы,
отвечающей вашим требованиям, обращайтесь
к местному дистрибьютору компании Graco.
•
Используемые детали и вспомогательные
приспособления должны быть изготовлены
компанией Graco.
•
Справочные номера и буквы в скобках относятся
к указаниям на рисунках и чертежах, которые
приводятся на страницах 30– 37.
Система выявления утечек
ПРИМЕЧАНИЕ. Все насосы, сертифицированные
по стандарту
, оснащены системой выявления
утечек. Инструкции по установке детектора утечек
содержатся в руководстве 311200, входящем в комплект
поставки детектора.
Закрепление фиксаторов перед
использованием оборудования
в первый раз
После распаковки и перед первым применением насоса
следует проверить все фиксаторы и при необходимости
закрепить их.
Стойка
ПРИМЕЧАНИЕ. Спецификация деталей содержится
на страницах 34 и 35.
1.
Поставьте стойку в сборе на ровную поверхность.
2.
Прикрепите насос к кронштейнам с помощью
предусмотренных в комплекте болтов.
ПРИМЕЧАНИЕ. Для опорожнения или технического
обслуживания насоса следует потянуть за быстросъемные
штифты (638e), расположенные по бокам насоса, и
подождать, пока насос не развернется. При этом насос
должен остаться на кронштейне.

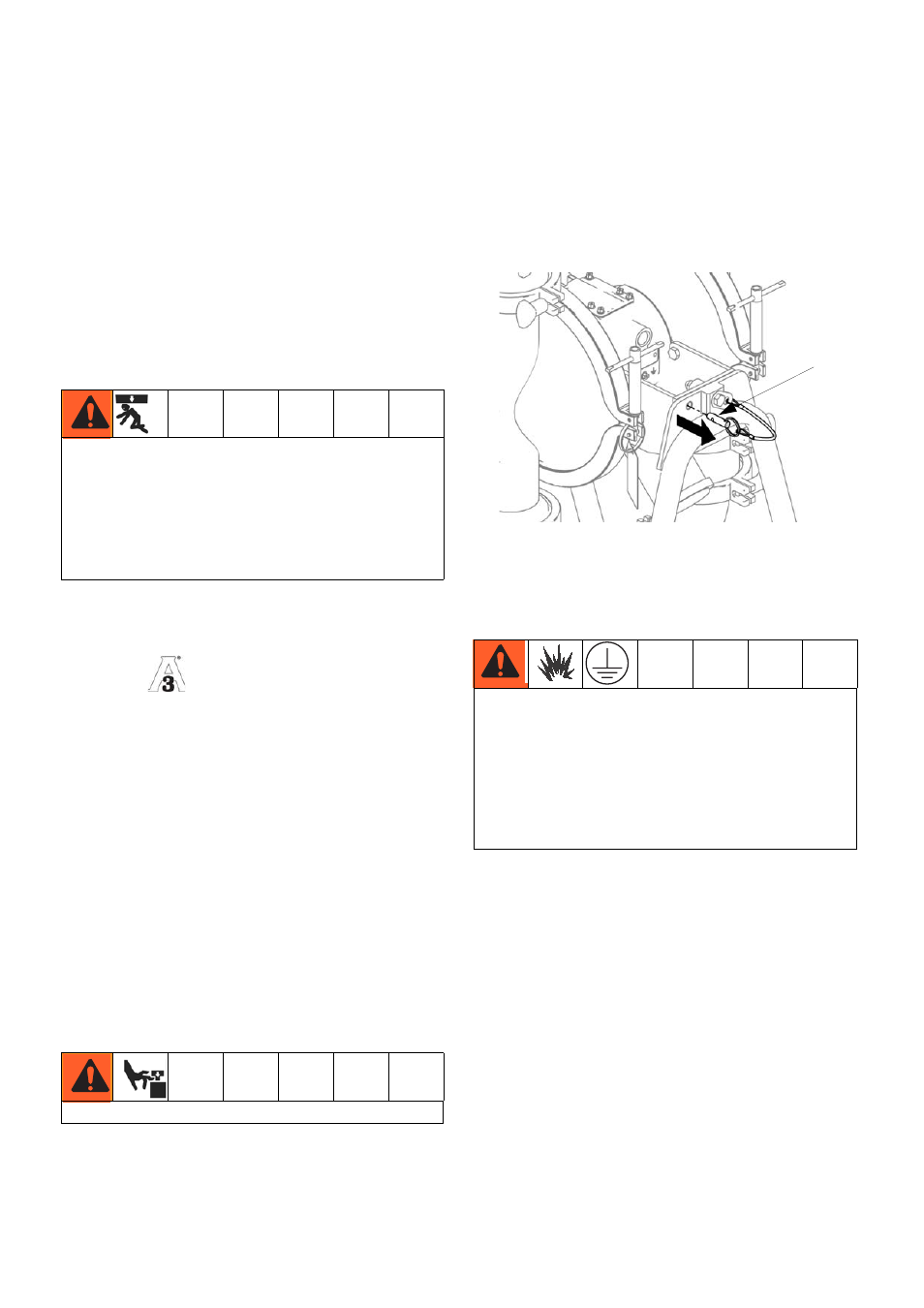

Р
ИС
. 1. Быстросъемные штифты для
разворачивания насоса
Заземление
•
Насос. Используйте провод и зажим заземления
согласно Р
. 2. Ослабьте винт (W) заземления.
Вставьте один конец провода (X) заземления,
сечение которого должно составлять минимум 1,5 мм
2
,
за винт заземления. Надежно затяните винт. Конец
провода с зажимом следует соединить с грунтовым
заземлением. Номер провода и зажима заземления
по каталогу– 222011.
Насос отличается значительным весом (подробные
сведения см. в разделах «Технические характеристики»
на стр. 41 и 44. Если насос необходимо куда-либо
переместить, выполните процедуру снятия давления,
описание которой содержится на стр. 12. Насос должны
поднимать два человека. Следует крепко держать
выпускной коллектор или использовать подходящее
грузоподъемное оборудование. Ни в коем случае
не перемещайте и не поднимайте насос в одиночку.
Держитесь на расстоянии от движущихся деталей.
Заземлите насос и другие устройства, используемые
или присутствующие в зоне перекачивания жидкостей.
Заземление снижает опасность поражения
электрическим током и статическим электричеством
благодаря наличию отводящего провода для
электричества, образующегося в результате скопления
электрических разрядов или короткого замыкания.
Ознакомьтесь с местными электротехническими
правилами и нормами заземления соответствующего
оборудования.
TI8765b
638e
