Обслуживание
18
3A2506ZAA
5.
Осмотрите пластину (108) клапана, не снимая ее.
Если пластина повреждена, выкрутите три винта (103)
с помощью звездообразного ключа (T20) или торцового
ключа 7 мм. Снимите пластину (108) клапана. См. Р
6.
Осмотрите подшипники (112, 117), не снимая их.
См. раздел «Детали», стр. 35. Подшипники имеют
коническую форму; если они повреждены, извлекать
их следует снаружи. Для этого необходимо разобрать
жидкостную секцию насоса. См. стр. 27.
7.
Очистите все детали и осмотрите их на предмет
признаков износа или повреждений. При необходимости
замените детали. Соберите оборудование (см. стр. 18).
Повторная сборка
1.
При необходимости в замене подшипников (112, 117),
установите подшипники согласно описанию на стр. 27.
Соберите жидкостную секцию.
2.
Установите пластину (108) клапана в углубление.
Обеспечьте герметичность оборудования. Вкрутите три
винта (103) с помощью звездообразного ключа (T20) или
торцового ключа 7 мм. Затягивать винты следует до тех
пор, пока нижняя часть винтов не выступит из корпуса.
См. Р
3.
Установите уплотнительное кольцо (115) на каждый
направляющий стержень (114). Нанесите смазку
на стержни и уплотнительные кольца. Вставьте
направляющие стержни в подшипники узкими концами
вперед. См. Р
. 10.
4.
Установите П-образные кольца (110) на каждый
приводной поршень (111) так, чтобы кромки колец
были обращены к узким концам поршней. См. Р
. 10.
5.
Нанесите смазку на П-образные кольца (110)
и приводные поршни (111). Вставьте приводные
поршни в подшипники широкими концами вперед.
Оставьте узкие концы поршней снаружи. См. Р

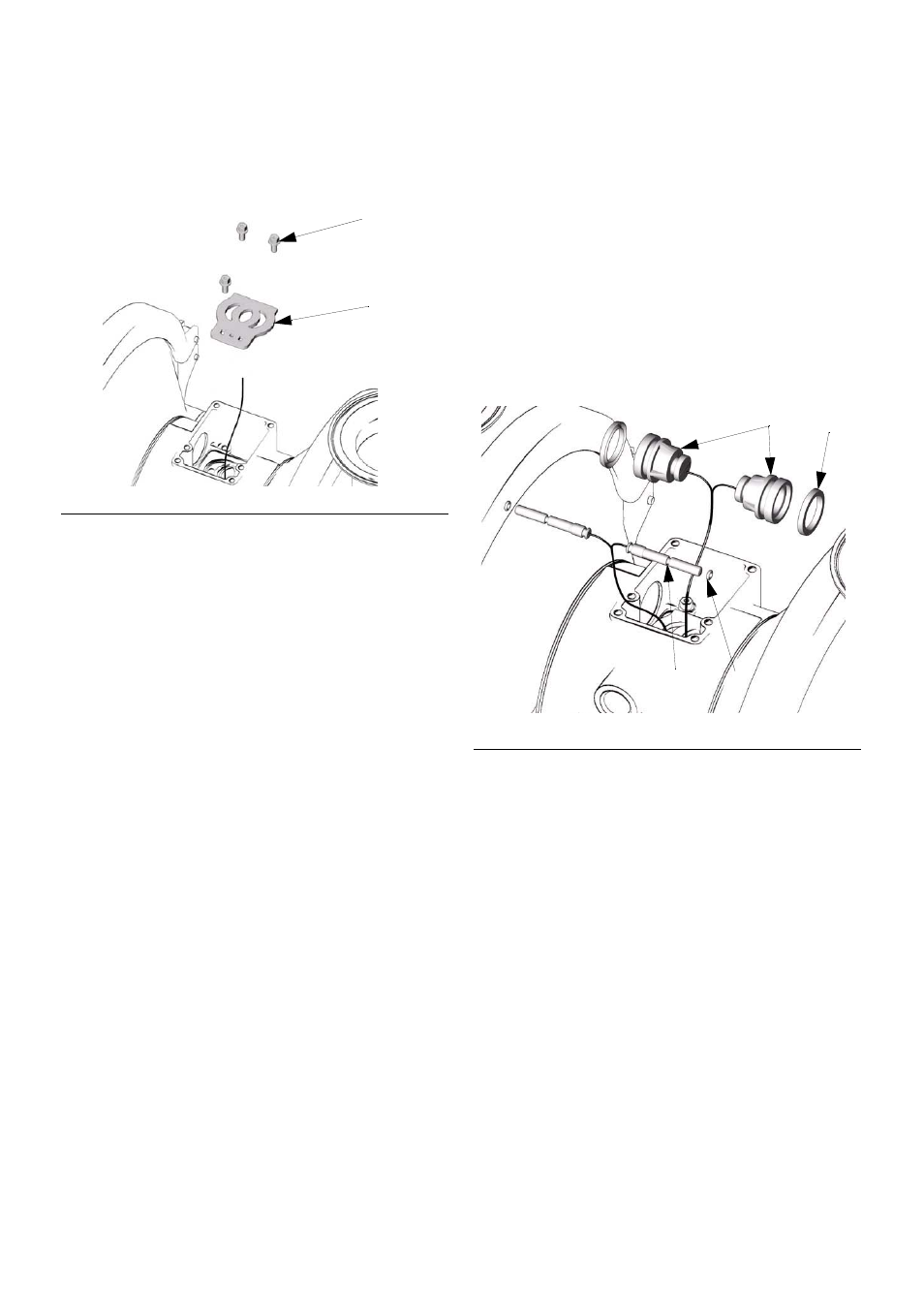

Р
ИС
. 9
103
108
◆
TI4618c
Р
ИС
. 10
TI4617b
115
◆
114
110
◆
111
