Инструкция по эксплуатации Graco SaniForce 3150 3A
Страница 24
Обслуживание
24
3A2506ZAA
Повторная сборка
1.
Установите на вал П-образные кольца (110) так, чтобы
их кромки были обращены из корпуса (101) наружу.
Нанесите смазку на П-образные кольца. См. раздел
«Повторная сборка подшипников», стр. 27.
2.
Соберите мембрану (446), задник (447), если он
присутствует в системе, и пластину (445) на пластине
(444), используя винт (143). Округленная сторона
пластины (445) должна быть обращена к мембране.
Убедитесь в том, что сторона с отметкой AIR SIDE
(«Сторона воздуха») обращена к центральному
корпусу.
ПРИМЕЧАНИЕ. На винт (143) следует нанести закрепитель
резьбы, как показано на рис. Р
. 19 (данное действие
распространяется на узлы всех мембран).
3.
Вкрутите узел мембраны в сборе в вал (121) и затяните
его рукой.
4.
Нанесите на вал (121) мембраны смазку (по всей длине).
Вставьте вал в корпус (101).
5.
Соберите второй узел мембраны на валу согласно п. 2.
6.
Удерживая специальные грани одного из узлов
мембраны гаечным ключом 15,87 мм, затяните второй
узел с усилием 81–94 Н•м (60–70 футофунтов).
ПРИМЕЧАНИЕ. Для облегчения процедуры сборки на
фиксатор (135) и поверхность прижима крышки (234)
можно нанести водостойкую санитарную смазку.
7.
Совместите крышки (234) жидкостной секции
и центральный корпус. Закрепите крышки
фиксаторами (135) и затяните их рукой.
8.
Соберите шаровые обратные клапаны и коллекторы,
как описано на стр. 20.

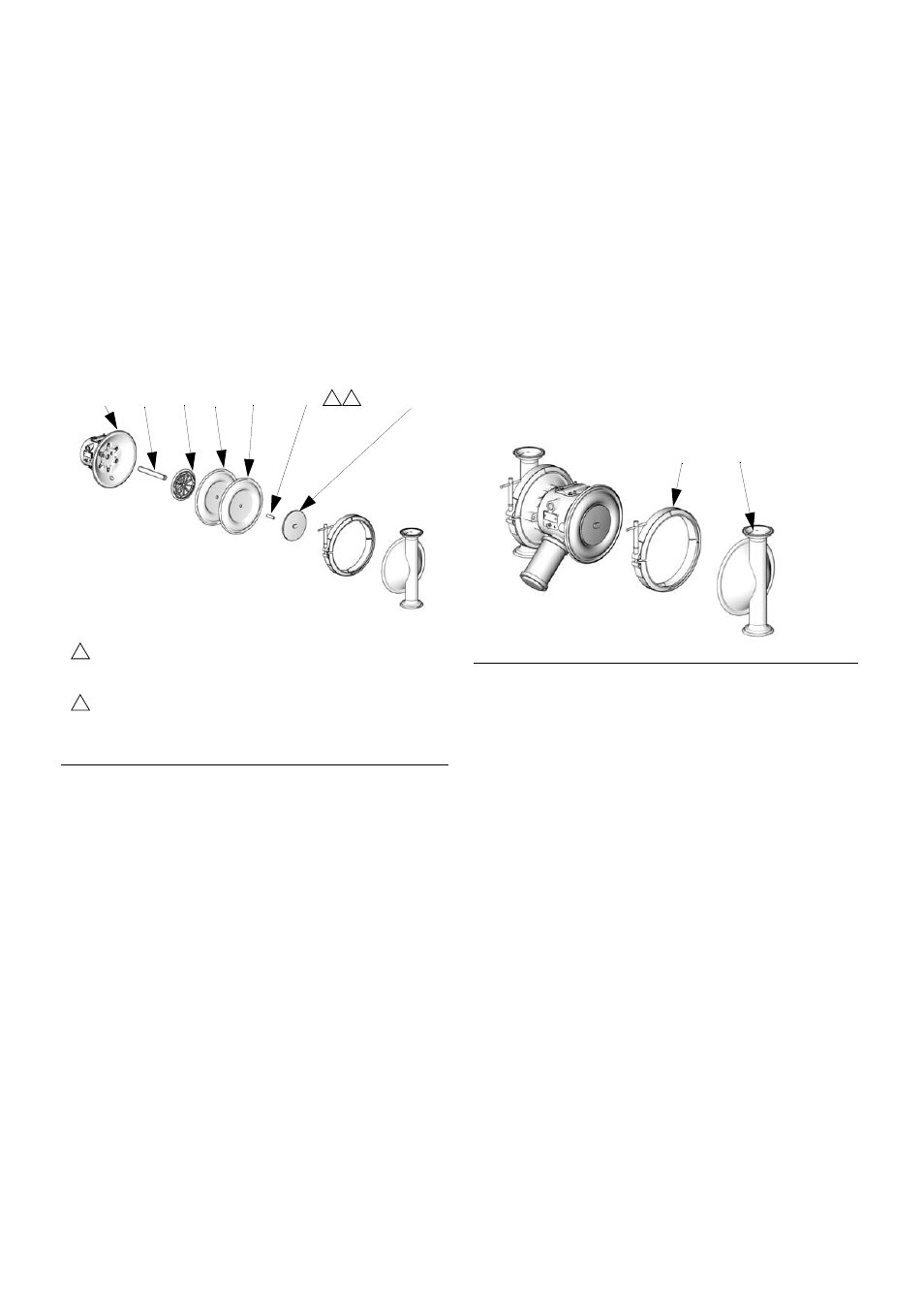

Р
ИС
. 19
446*
444
445
121
101
143
TI8774a
447
Нанесите на винт со стороны вала закрепитель резьбы
средней прочности.
2
Нанесите на винт закрепитель резьбы высокой
прочности, чтобы прикрепить винт к пластине
мембраны, если это необходимо.
1
1
2
Р
ИС
. 20
135
234
TI8771a
