Инструкция по эксплуатации Graco SaniForce 3150 3A
Страница 26
Обслуживание
26
3A2506ZAA
Повторная сборка
1.
Установите на вал П-образные кольца (110*) так, чтобы
их кромки были обращены из корпуса (101) наружу.
Нанесите на кольца смазку. См. Р
2.
Нанесите на болт (446a) красный состав Loctite
®
высокой прочности или аналогичный закрепитель,
чтобы прикрепить болт к мембране (446), если это
необходимо. Установите пластину (445) мембраны
со стороны воздушной секции на мембрану (446).
Широкая закругленная сторона пластины должна
быть обращена в сторону мембраны. Нанесите
на резьбовые соединения узла мембраны синий
состав Loctite
®
средней прочности или аналогичный
закрепитель. Вкрутите узел в вал (121) и затяните
его рукой.
3.
Нанесите смазку на вал (121) мембраны (по всей длине
и на оба конца вала). Вставьте узел вала и мембраны
в насос с одной стороны.
ПРИМЕЧАНИЕ. Для облегчения фиксации крышки
жидкостной секции следует повернуть насос на
стойке на 90°.
Совместите крышку (234) жидкостной секции
и центральный корпус. Крепко затяните фиксатор (135).
4.
Соберите второй узел мембраны на валу согласно
п. 2. В результате мембрана поднимется на крышке
воздушной секции.
5.
Подайте в насос воздух низкого давления (до 0,05 МПа
[0,5 бар, 7 фунтов на кв. дюйм]). Мембрана медленно
натянется на крышку (120) воздушной секции.
Определите давление, в условиях которого мембрана
будет находиться достаточно близко к фиксатору, но
не начнет соприкасаться с направляющим стержнем.
6.
Соберите крышку (234) жидкостной секции
и фиксатор (135) так, чтобы крышка была совмещена
с центральным корпусом. Для облегчения сборки насос
следует наклонить. Крепко затяните фиксатор.
ПРИМЕЧАНИЕ. Если мембрана соприкасается
с направляющим стержнем и отводится от крышки
воздушной секции, выполните действие 5 еще раз.
При необходимости выполните действие 3 и все
последующие действия.
7.
Соберите шаровые обратные клапаны и коллекторы,
как описано на стр. 20.
В целях снижения риска получения серьезных телесных
повреждений (вплоть до отсечения конечностей) не
следует помещать руки между крышкой воздушной
секции и мембраной.
ПРЕДУПРЕЖДЕНИЕ
Не деформируйте мембрану руками. Для правильной
деформации к мембране необходимо приложить
равномерное всестороннее давление.

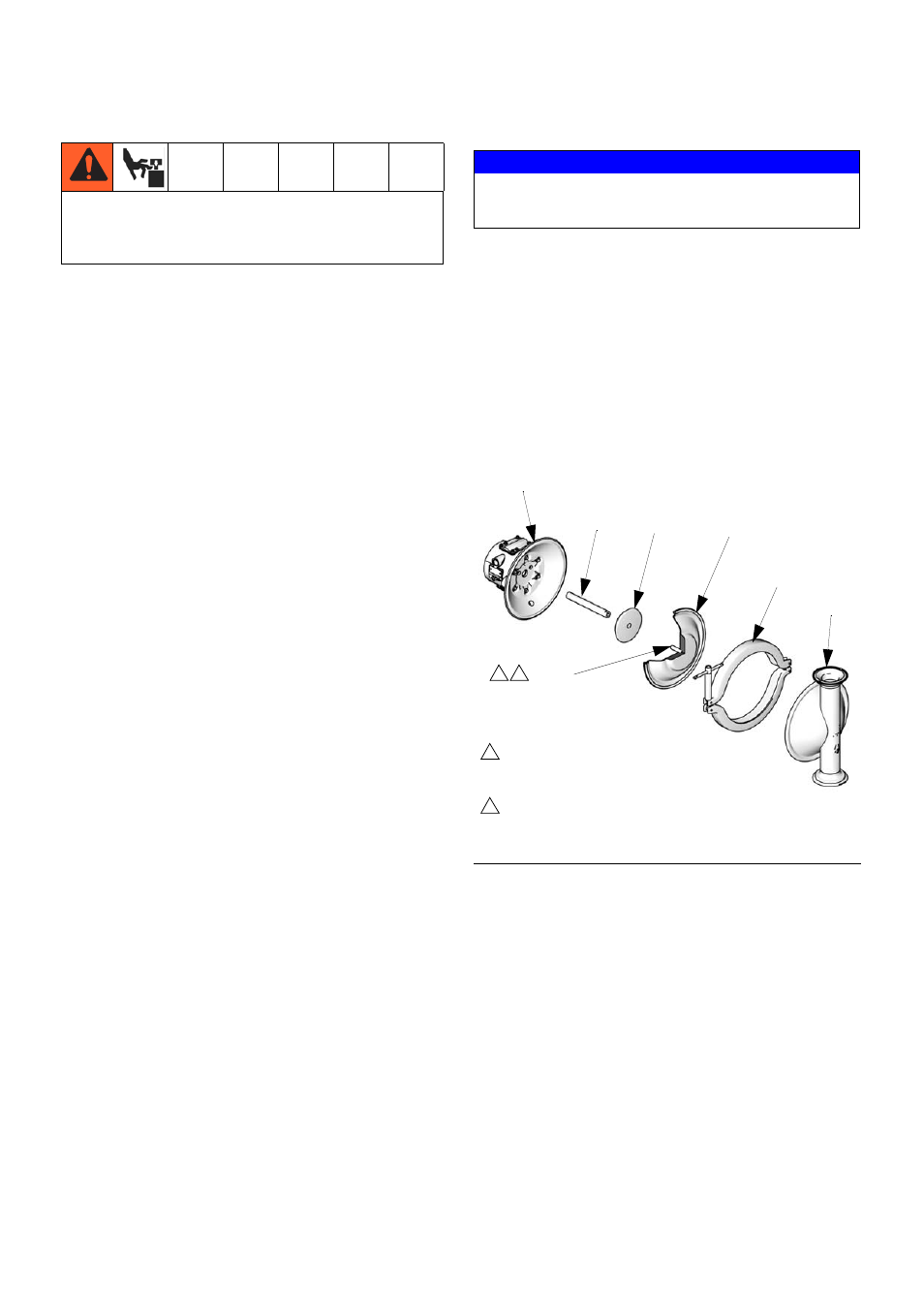

Р
ИС
. 22
Нанесите на винт со стороны вала
закрепитель резьбы средней прочности.
2
446
445
121
101
135
234
TI17273a
Нанесите на винт закрепитель резьбы
высокой прочности, чтобы прикрепить
винт к мембране, если это необходимо.
1
2
446a
1
На иллюстрации
представлен насос 3A
