Вспомогательные детали
70
3A2351B
Комплекты нагнетательных
баков для растворителя

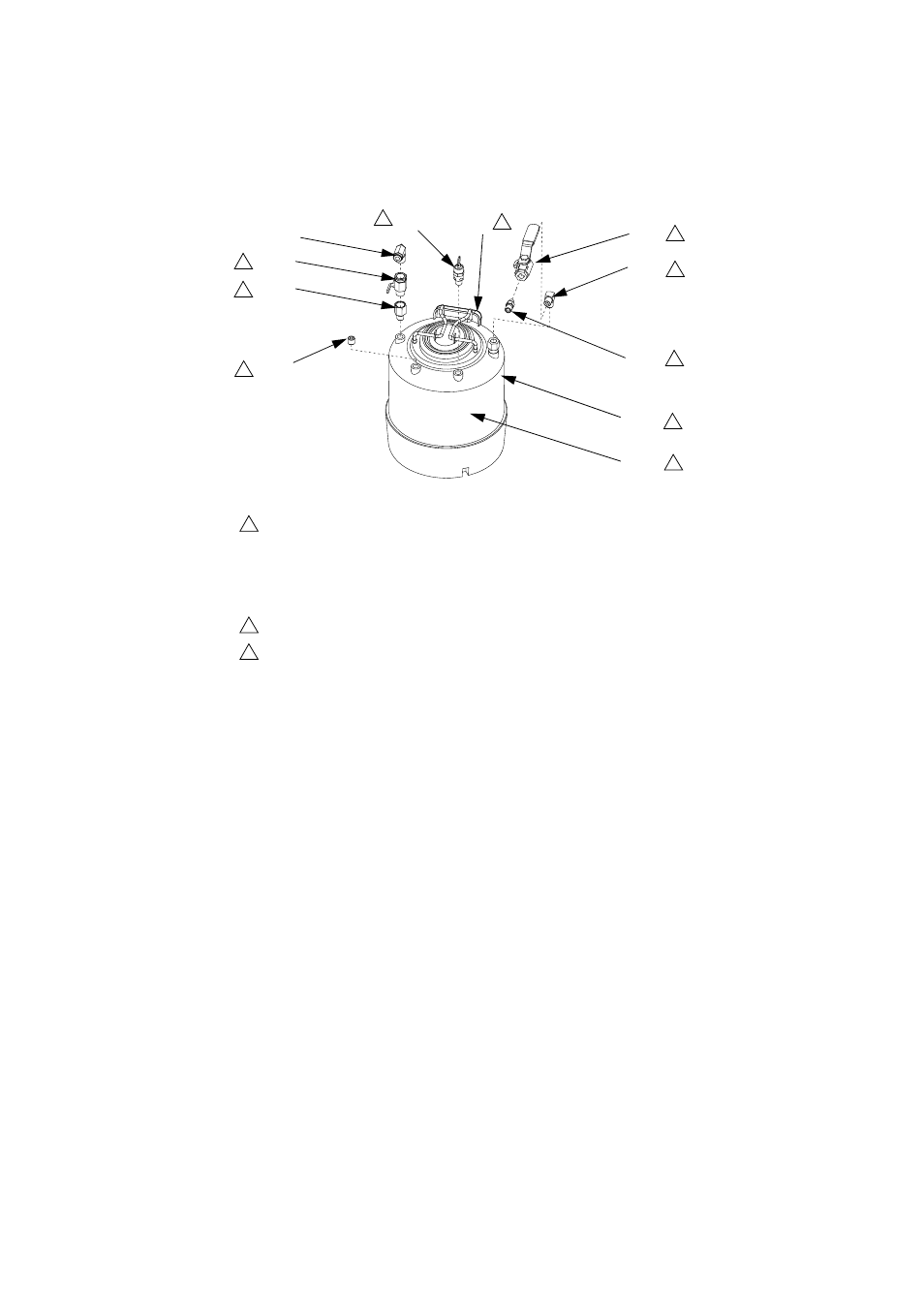

Нагнетательные баки 16M893 è 16M894, сертифицированные ASME
1304
1305
1302
1301
1312
1303
1309
1310
1306
1307
1311
Чтобы установить приемный фильтр (1311), извлеките из
резервуара погружную трубу (1301). Сдвиньте приемный фильтр на
нижний конец погружной трубы. Удерживайте приемный фильтр на
месте при размещении погружной трубы. Приемный фильтр должен
быть зафиксирован на погружной трубе и прижат ко дну
резервуара. Зафиксируйте погружную трубу в надлежащем
положении. Приемный фильтр не показан.
Нанесите трубный герметик.
Подключите кабель заземления (1311) к рукоятке на
резервуаре (1101). Кабель заземления не показан.
1
2
3
4
2
2
2
2
1
2
2
2
3
Код
Деталь
Описание
Кол.
1301
20324-00
РЕЗЕРВУАР, растворитель,
2 галлона (только для блока
16M893)
1
20324-01
РЕЗЕРВУАР, растворитель,
5 галлонов (только для блока
16M894)
1
1302
16D939
ФИТИНГ, ниппель,
редукционный
1
1303
11021-23
ЗАГЛУШКА, труба, 1/4
1
1304
18470-05
КЛАПАН, шаровой,
2-сторонний, 1/4 NPTF
1
1305
RM-856-04
ФИТИНГ, коленчатый, 90;
1/2 сталь
1
1306
20655-04
ФИТИНГ, коленчатый,
1/4 NPTM x 1/4 NPTM
1
1307
103347
КЛАПАН, предохранительный,
100 фунтов на кв. дюйм
1
1308
21035-00
ПРИЕМНЫЙ ФИЛЬТР,
задерживающий, материал
1
1309
21462-01
ФИТИНГ, переходник, 1/4 NPTM
x 3/8 NPTF
1
1310
3165
КЛАПАН, шаровой,
2-сторонний, 3/8 с внутренней
резьбой, 3/8 с внешней резьбой
1
1311
17440-00
ЗАЖИМ, заземления
1
1312
---
БИРКА, обозначение
1
1313
---
ГЕРМЕТИК, трубный
1
