Ремонт
3A2351B
41
Ремонт
Общие сведения
•
Указанные в тексте справочные номера и
буквы в скобках относятся к сноскам на
рисунках и чертежах деталей.
•
Всегда используйте оригинальные детали и
принадлежности Graco, которые можно
приобрести у дистрибьютора компании Graco.
При использовании собственных
принадлежностей убедитесь в том, что они
имеют надлежащий размер, на них установлено
надлежащее давление, и они совместимы с
вашей системой.

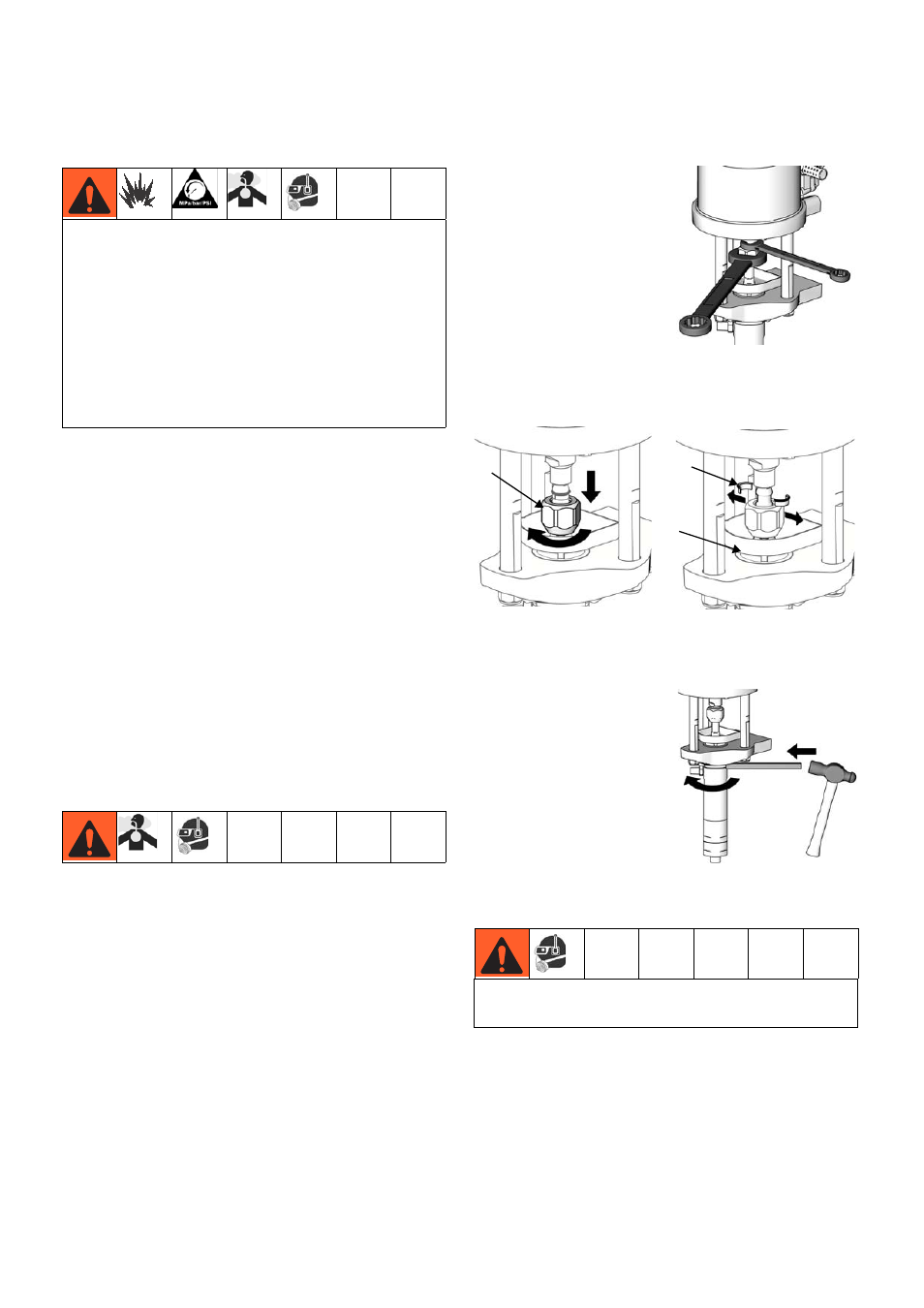

Отсоединение поршневого
насоса
Информация о техническом обслуживании и
деталях поршневого насоса представлена в
руководстве 3A2313.
1.
Промойте насос см. стр. 32.
2.
Остановите насос в средней точке движения
поршня.
3.
Сбросьте давление, см. стр. 26.
4.
Отсоедините шланги подачи воздуха и
жидкости.
5.
Держите плоскости
поршневого штока
пневмодвигателя
гаечным ключом.
Используйте другой
гаечный ключ, чтобы
ослабить стяжную
гайку.
6.
Опустите стяжную
гайку (A) так, чтобы
удалить соединительные кольца (B), и затем
удалить стяжную гайку (A). Используйте магнит
для облегчения снятия двух колец (B).
7.
Потяните вверх резервуар с TSL (C), чтобы
удалить его.
8.
Чтобы ослабить
контргайку,
воспользуйтесь
молотком и латунным
штоком. Отвинтите
контргайку до упора.
9.
Оберните руки
куском ткани и
отвинтите вручную
поршневой насос,
после чего положите его на рабочий стол.
10. Информация о техническом обслуживании и
деталях поршневого насоса представлена в
руководстве 3A2313.
•
Чтобы сократить риск пожара или взрыва,
ремонт следует выполнять в безопасном
месте. Поместите систему в безопасное место,
прежде чем начать процесс ремонта.
•
Перед проверкой или техническим
обслуживанием оборудования см. Процедура
сброса давления и выключения на стр. 26.
•
Чтобы предотвратить контакт с жидкостями,
промойте систему, прежде чем отсоединять
любой из ее компонентов, содержащий
катализатор или смолу.
Резьбы очень тугие. Защищайте руки куском ткани
при вращении или переносе насоса вручную.
ti12815a
ti12812a
ti12813a
A
C
B
ti12816a
