Настройка
24
3A2351B
Насос для смолы и дополнительные
соединения нагревателя
6.
Убедитесь в том, что клапан сброса давления/
рециркуляции (P) настроен на сброс давления.
7.
Поместите контейнер для отходов под
выпускным отверстием для жидкости и снимите
колпачок с впускного отверстия насоса для
жидкости. Удалите остатки масла,
накопившиеся после испытания, а затем
осуществите сброс.
8.
Подсоедините всасывающий шланг для смолы
к впускному отверстию для жидкости сечением
3/4 NPTM (S) насоса для смолы. Поместите
другой конец всасывающего шланга в
контейнер для смолы.
9.
Только для систем без нагревателя.
Подсоедините связку шлангов для смолы,
ведущую от пистолета, к выпускному отверстию
для жидкости сечением 1/4 NPTF (R).
Переходник поставляется вместе со связкой
шлангов Graco.
Только для систем с нагревателями.
Подсоедините шланг для смолы из связки
шлангов для пистолета к выпускному отверстию
нагревателя. Убедитесь в наличии и
безопасности подключения шланга для
жидкости, соединяющего выпускное отверстие
насоса со впускным отверстием нагревателя.
Этот шланг присоединяется на заводе.
10. Подсоедините шланг рециркуляции смолы к
линии сброса/рециркуляции (P1) и направьте
его к контейнеру для смолы.
Трубопроводные соединения насоса для
катализатора
ПРИМЕЧАНИЕ. См. Р
11. Убедитесь в том, что клапан сброса
давления/рециркуляции (W) настроен на сброс
давления (регулятор находится в
горизонтальном положении).
12. Подсоедините линию катализатора таким
образом, чтобы она проходила от связки
шлангов пистолета к выпускному отверстию
для катализатора (Z1).

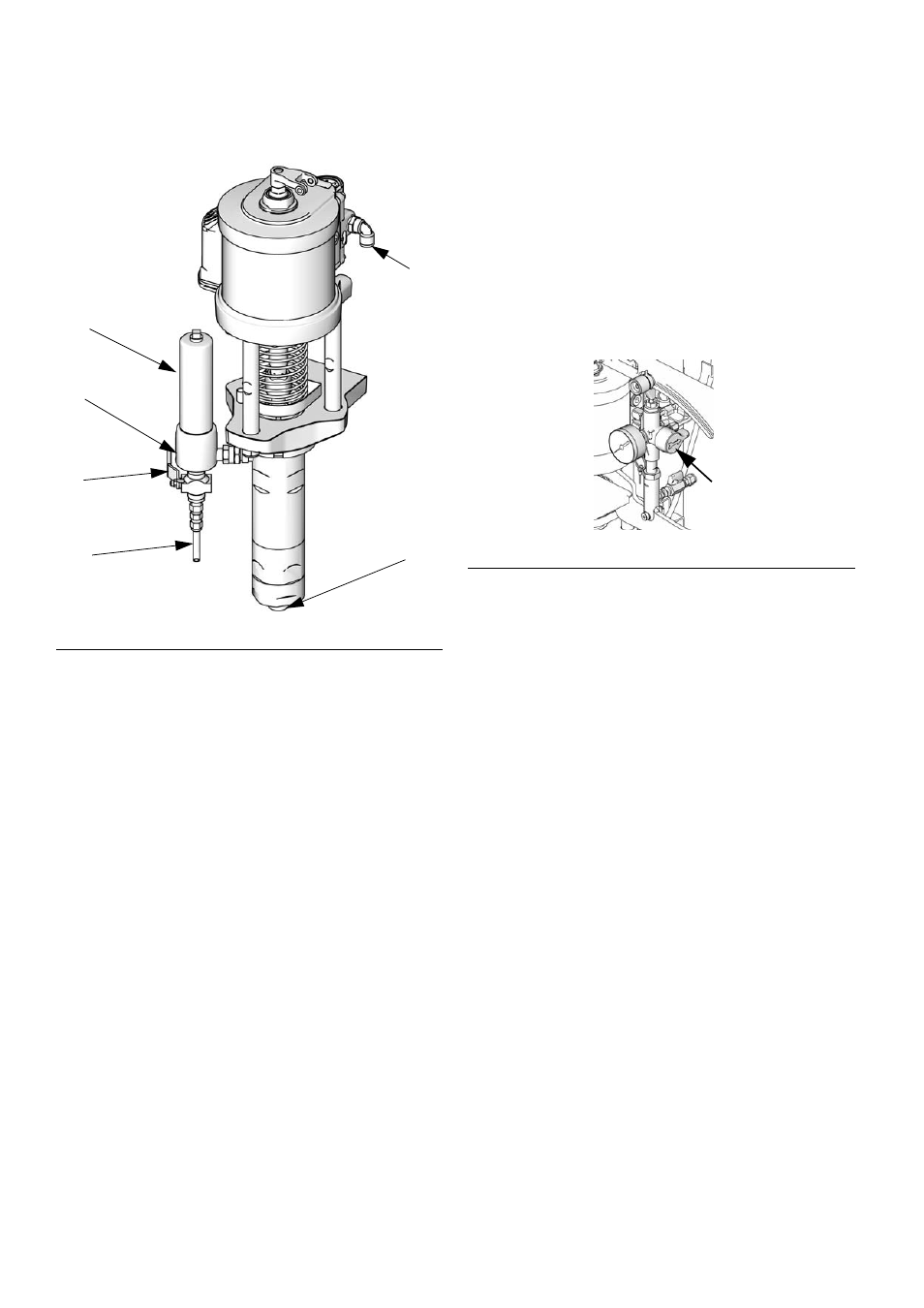

Р
ИС
. 7
S
R
N
M
P
P1
ti18499b
Р
ИС
. 8: клапан сброса давления насоса для
катализатора
W
ti18503a
