Настройка
3A2351B
23
Подключение подачи
жидкости и воздуха
ПРИМЕЧАНИЕ. При подключении связки шлангов к
пистолету конец связки со штыревым соединением
должен быть подключен к пистолету, а конец без
штыревого соединения — к самому дозатору.
Штыревое соединение связки находится на конце с
более гибкими линиями. Для получения информации
о шланге и подключении связки шлангов см.
руководство по эксплуатации пистолета.
Пневматические соединения
1.
Убедитесь в том, что воздухопровод,
начинающийся с выходного отверстия 1 (AC) на
панели управления пневматической системой
подключен к входному отверстию (М) на
пневматическом двигателе. См. Р
2.
Подключите воздухопровод AAC, ведущий
через связку шлангов к выходному отверстию
3 (AM) на панели управления пневматической
системой. См. раздел об идентификации
трубопровода AAC в руководстве по
эксплуатации трубопровода.
3.
Только для дозаторов внешнего смешения.
Подсоедините трубопровод подачи воздуха,
подключенный к выходному отверстию 2 (AF), к
распылительному трубопроводу на пистолете.
Только для дозаторов внутреннего смешения.
Подсоедините трубопровод подачи воздуха,
подключенный к выходному отверстию 2 (AF) к
входному воздушному отверстию насоса для
растворителя. См. Р
4.
Только для систем с рассекателем. Извлеките
заглушку, а затем подключите трубопровод с
рассекателем (трубу сечением 0, 9525 см
(0,375 дюйма) ) в связке шлангов пистолета к
фитингу рассекателя (AN) на панели
управления пневматической системой.
5.
Убедитесь в том, что воздушный запорный
клапан (AP) закрыт (рукоятка находится в
вертикальном положении), после чего
подключите трубопровод подачи воздуха к
выходному отверстию (AA) на панели
управления пневматической системой.
Оставленное в используемой на предприятии
системе масло может вступить в реакцию с
катализатором и привести к возникновению
пожара или взрыва.
•
Промывка перед первым использованием.
•
Добавлять катализатор в резервуар можно
только после промывки.
Р
ИС

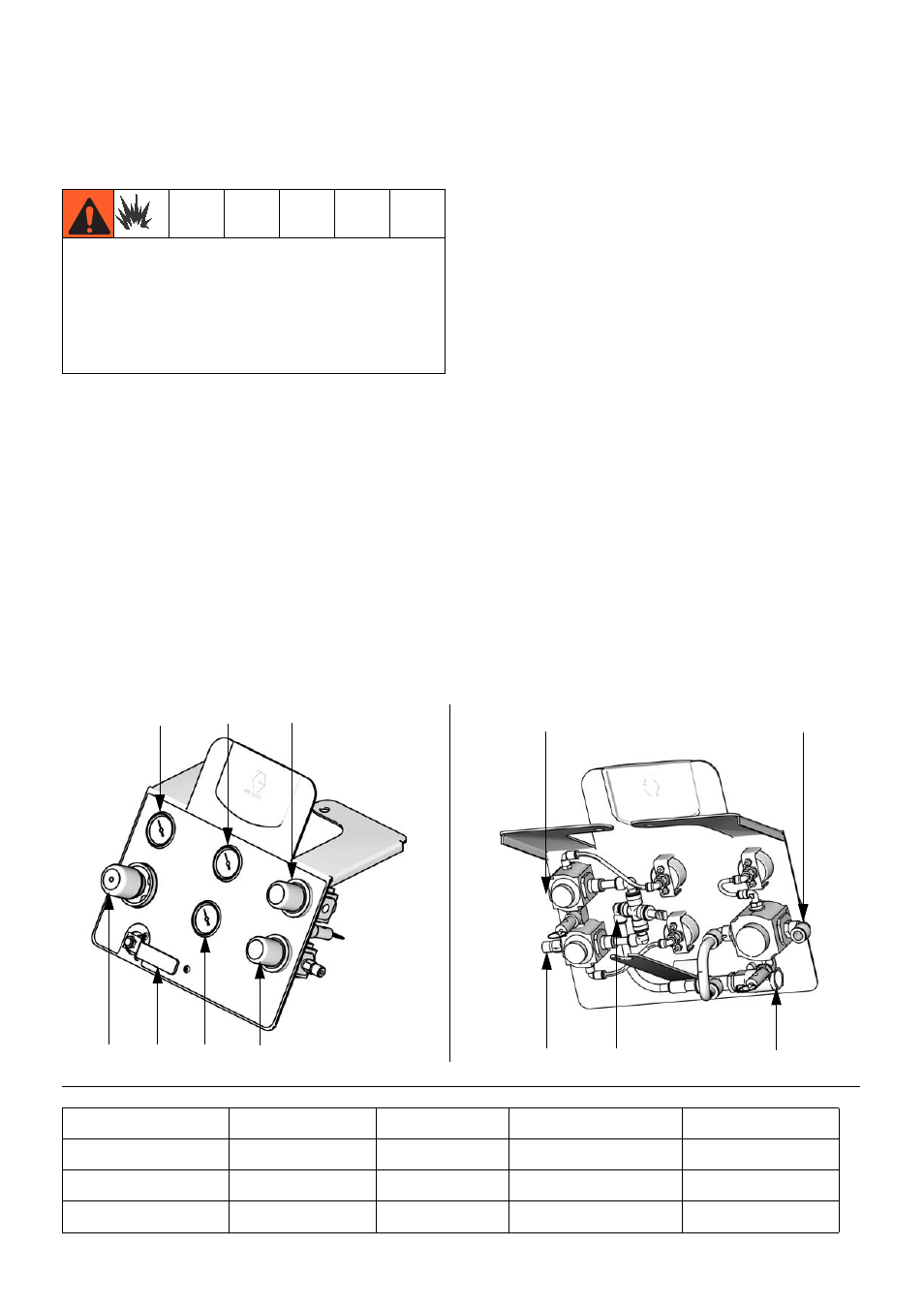

. 6: компоненты панели управления пневматической системой.
Детали выходного
воздушного отверстия
Внутреннее смешение,
рассекатель
Внешнее смешение,
рассекатель
Гелеобразное покрытие
для внутреннего смешения
Гелеобразное покрытие
для внешнего смешения
Выходное воздушное
отверстие 2 (AF)
Труба 3/8 дюйма
Труба 1/4 дюйма
Труба 3/8 дюйма
Труба 1/4 дюйма
Выходное воздушное
отверстие 3 (AM)
Труба 1/4 дюйма
1/8 NPT
Труба 3/8 дюйма
1/8 NPT
Выходное воздушное
отверстие 4 (AN)
Труба 3/8 дюйма
Труба 3/8 дюйма
Закупорено
Закупорено
AD
AC
AM
AH
AK
AA
AF
AP
AE
AB
AG
ВИД СПЕРЕДИ
ВИД СЗАДИ
AN
ti18501a
ti18502a
