5 vp-12 xl – Инструкция по эксплуатации Kramer VP-12xl
Страница 17
17
5.5 VP-12xl
Kramer VP-12xl — усилитель-распределитель сигналов VGA/XGA 1:12
с широкой полосой пропускания, предназначенный для использования
с компьютерами и рабочими станциями. Он выдает выходной сигнал гра-
фической карты VGA/Super-VGA/XGA на 12 мониторов без различимого
ухудшения качества сигнала. Его входы и выходы имеют непосредствен-
ную связь и соответствуют самым строгим стандартам. Ширина полосы
частот сигнала 300 МГц позволяет использовать VP-12xl совместно с гра-
фическими рабочими станциями высочайшего качества.
Органы управления и разъемы, расположенные на передней и задней
панелях VP-12xl, показаны на рис. 5, их назначение описано в табл. 5.

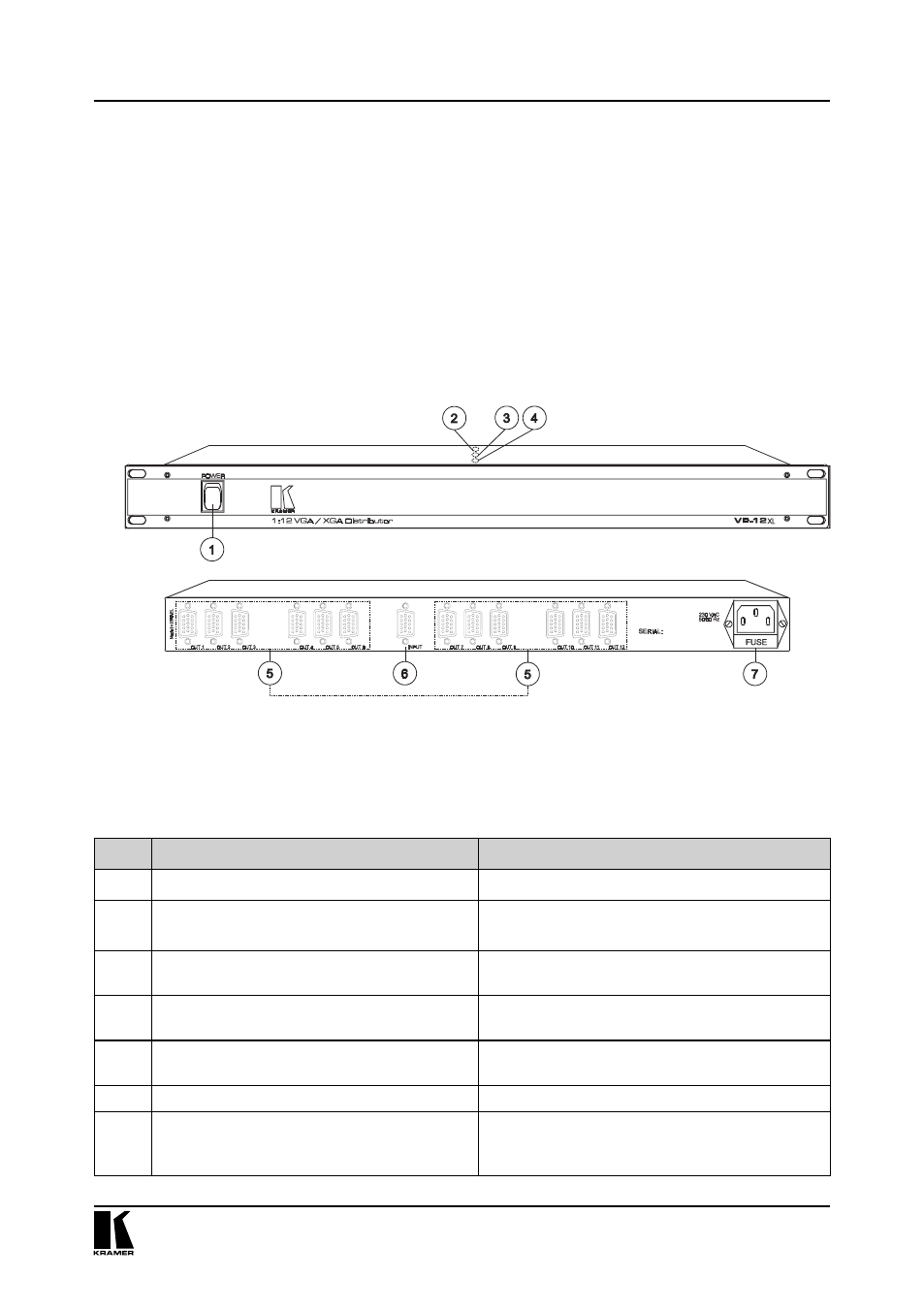

Рис. 5. Органы управления и разъемы, расположенные на передней
и задней панелях VP-12xl
Таблица 5. Органы управления и разъемы, расположенные на передней
и задней панелях VP-12xl
№
Орган управления или разъем
Назначение
1.
Выключатель Power (на передней панели)
Включение питания, световая индикация.
2.
Внутренний подстроечный регулятор сиг-
нала Red (доступ через дно корпуса)
Калибровка уровня красного сигнала.
3.
Внутренний подстроечный регулятор сиг-
нала Green (доступ через дно корпуса)
Калибровка уровня зеленого сигнала.
4.
Внутренний подстроечный регулятор сиг-
нала Blue (доступ через дно корпуса)
Калибровка уровня синего сигнала.
5.
Разъемы HD 15F VGA OUT 1-12
12 выходов усиленного и буферизированного
сигнала VGA/XGA.
6.
Разъем HD 15F INPUT
Вход сигнала VGA/XGA.
7.
Разъем для подключения сетевого шнура
Трехвыводный разъем для подключения к
сети переменного тока. Прямо под разъемом
расположен держатель предохранителя.
Различные модели усилителей-распределителей VGA/XGA
