5.4 VP-6xl
Kramer VP-6xl — усилитель-распределитель сигналов VGA/XGA 1:6 с широ-
кой полосой пропускания, предназначенный для использования с компью-
терами и рабочими станциями. Он выдает выходной сигнал графической
карты VGA/Super-VGA/XGA на шесть мониторов без различимого ухудше-
ния качества сигнала. Его входы и выходы имеют непосредственную связь
и соответствуют самым строгим стандартам. Ширина полосы частот сиг-
нала 400 МГц позволяет использовать VP-6xl совместно с графическими
рабочими станциями высочайшего качества.
Органы управления и разъемы, расположенные на передней и задней
панелях VP-6xl, показаны на рис. 4, их назначение описано в табл. 4.

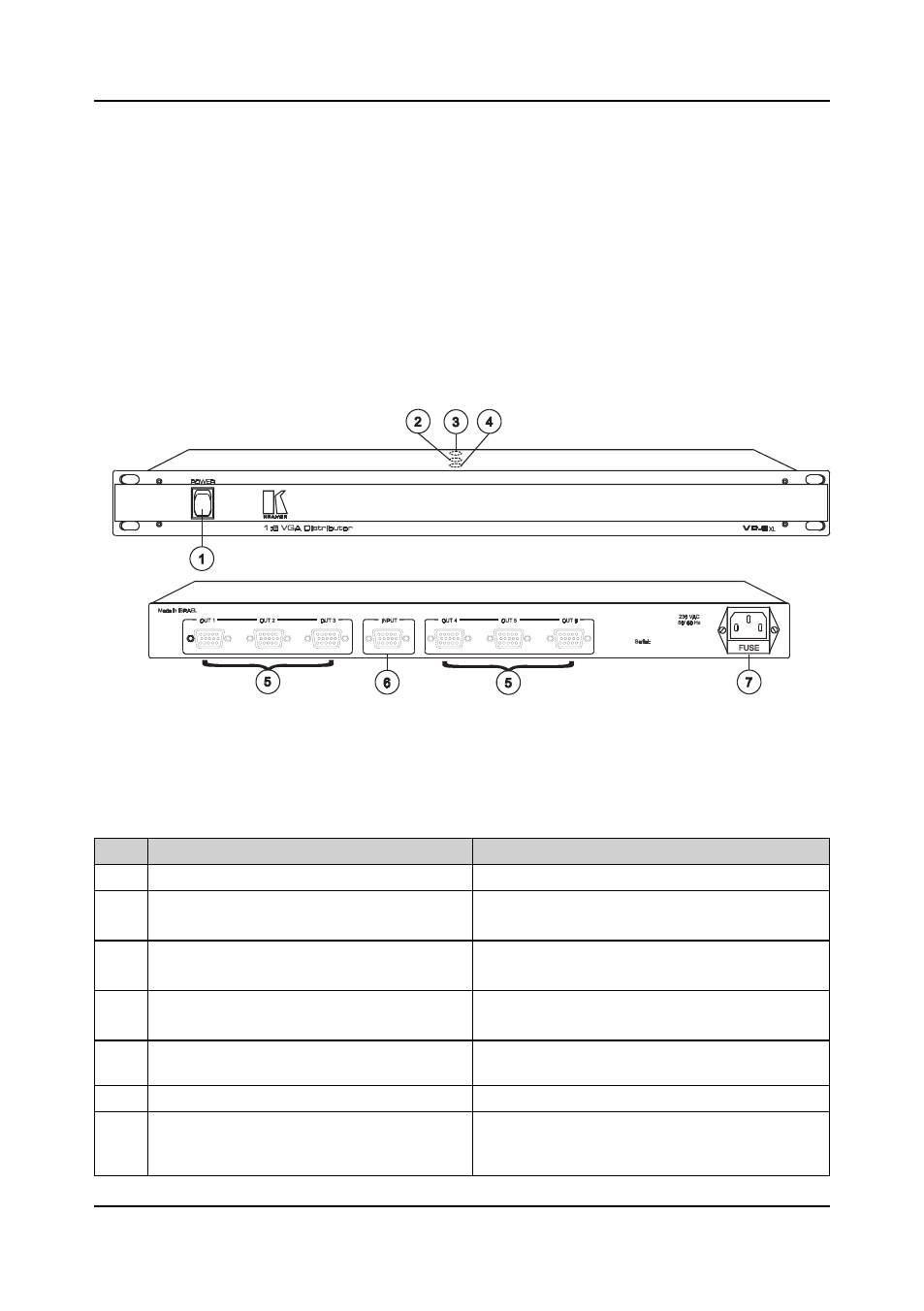

Рис. 4. Органы управления и разъемы, расположенные на передней
и задней панелях VP-6xl
Таблица 4. Органы управления и разъемы, расположенные на передней
и задней панелях VP-6xl
№
Орган управления или разъем
Назначение
1.
Выключатель Power (на передней панели)
Включение питания, световая индикация.
2.
Внутренний подстроечный регулятор сиг-
нала Green (доступ через дно корпуса)
Калибровка уровня зеленого сигнала.
3.
Внутренний подстроечный регулятор сиг-
нала Blue (доступ через дно корпуса)
Калибровка уровня синего сигнала.
4.
Внутренний подстроечный регулятор сиг-
нала Red (доступ через дно корпуса)
Калибровка уровня красного сигнала.
5.
Разъемы HD 15F VGA OUT 1-6
Шесть выходов усиленного и буферизирован-
ного сигнала VGA/XGA.
6.
Разъем HD 15F INPUT
Вход сигнала VGA/XGA.
7.
Разъем для подключения сетевого шнура
Трехвыводный разъем для подключения к сети
переменного тока. Прямо под разъемом рас-
положен держатель предохранителя.
Различные модели усилителей-распределителей VGA/XGA
