KRAMER ELECTRONICS, LTD.
14
Органы управления и разъемы, расположенные на передней и задней
панелях VP-3, показаны на рис. 2, их назначение описано в табл. 2.

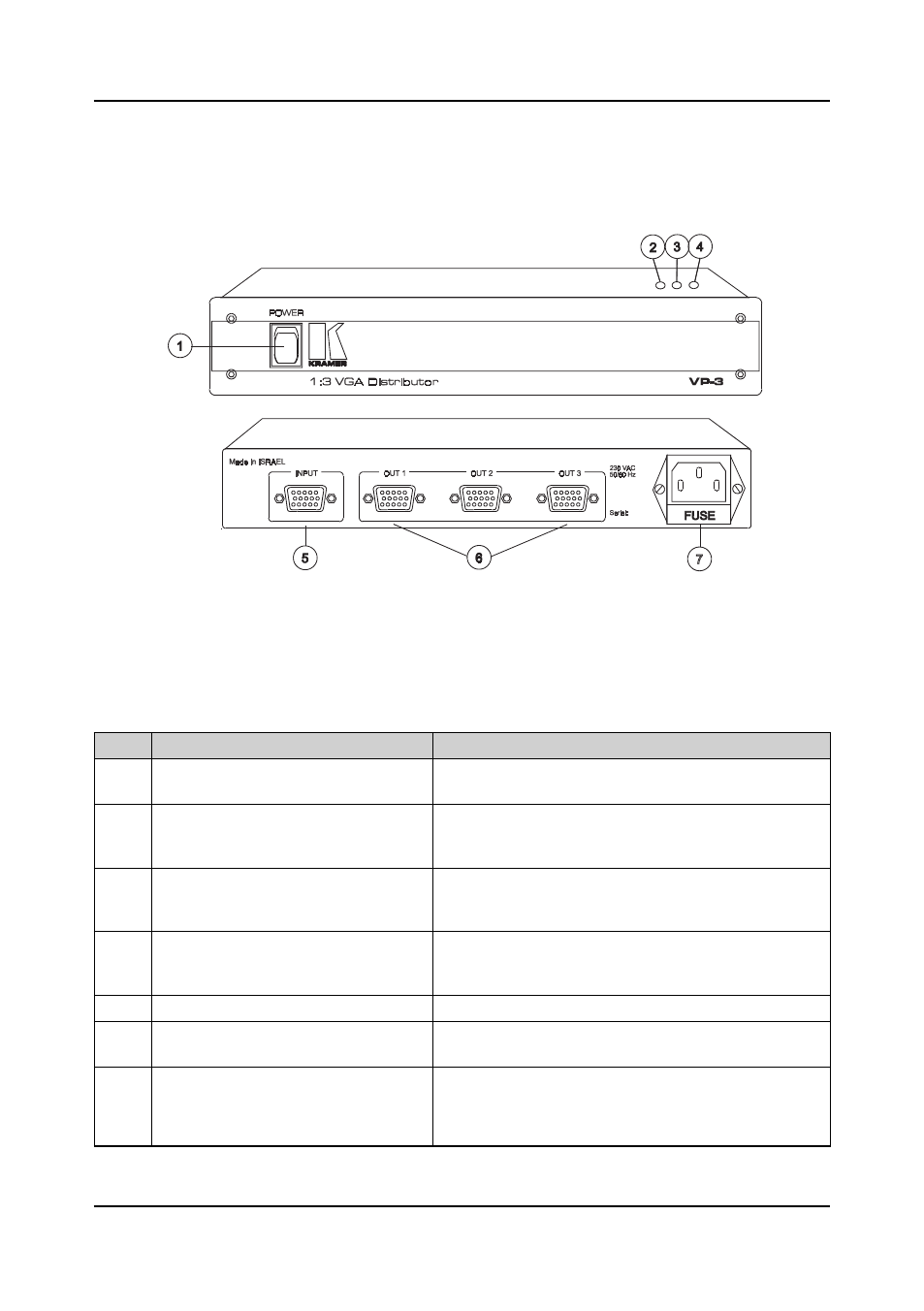

Рис. 2. Органы управления и разъемы, расположенные на передней
и задней панелях VP-3
Таблица 2. Органы управления и разъемы, расположенные на передней
и задней панелях VP-3
№
Орган управления или разъем
Назначение
1.
Выключатель Power (на передней
панели)
Включение питания, световая индикация.
2.
Внутренний подстроечный регуля-
тор сигнала Red (доступ через дно
корпуса)
Калибровка уровня красного сигнала.
3.
Внутренний подстроечный регуля-
тор сигнала Green (доступ через дно
корпуса)
Калибровка уровня зеленого сигнала.
4.
Внутренний подстроечный регуля-
тор сигнала Blue (доступ через дно
корпуса)
Калибровка уровня синего сигнала.
5.
Разъем HD 15F INPUT
Вход сигнала VGA/XGA.
6.
Разъемы HD 15F VGA OUT 1-3
Три выхода усиленного и буферизированного сиг-
нала VGA/XGA.
7.
Разъем для подключения сетевого
шнура
Трехконтактный разъем для подключения к сети пе-
ременного тока. Прямо под разъемом расположен
держатель предохранителя.
Различные модели усилителей-распределителей VGA/XGA
