5.3 VP-4
Kramer VP-4 — усилитель-распределитель сигналов VGA/XGA 1:4 с широ-
кой полосой пропускания, предназначенный для использования с ком-
пьютерами и рабочими станциями. Он передает выходной сигнал графи-
ческой карты VGA/Super-VGA/XGA на четыре монитора. VP-4 питается от
источника постоянного напряжения и поэтому может быть использован
для выездной работы. Входы и выходы имеют связь по переменному току
и соответствуют самым высоким стандартам. Ширина полосы частот сиг-
нала 350 МГц позволяет использовать VP-4 совместно с графическими
рабочими станциями высочайшего качества.
Органы управления и разъемы, расположенные на передней и задней
панелях VP-4, показаны на рис. 3, их назначение описано в табл. 3.

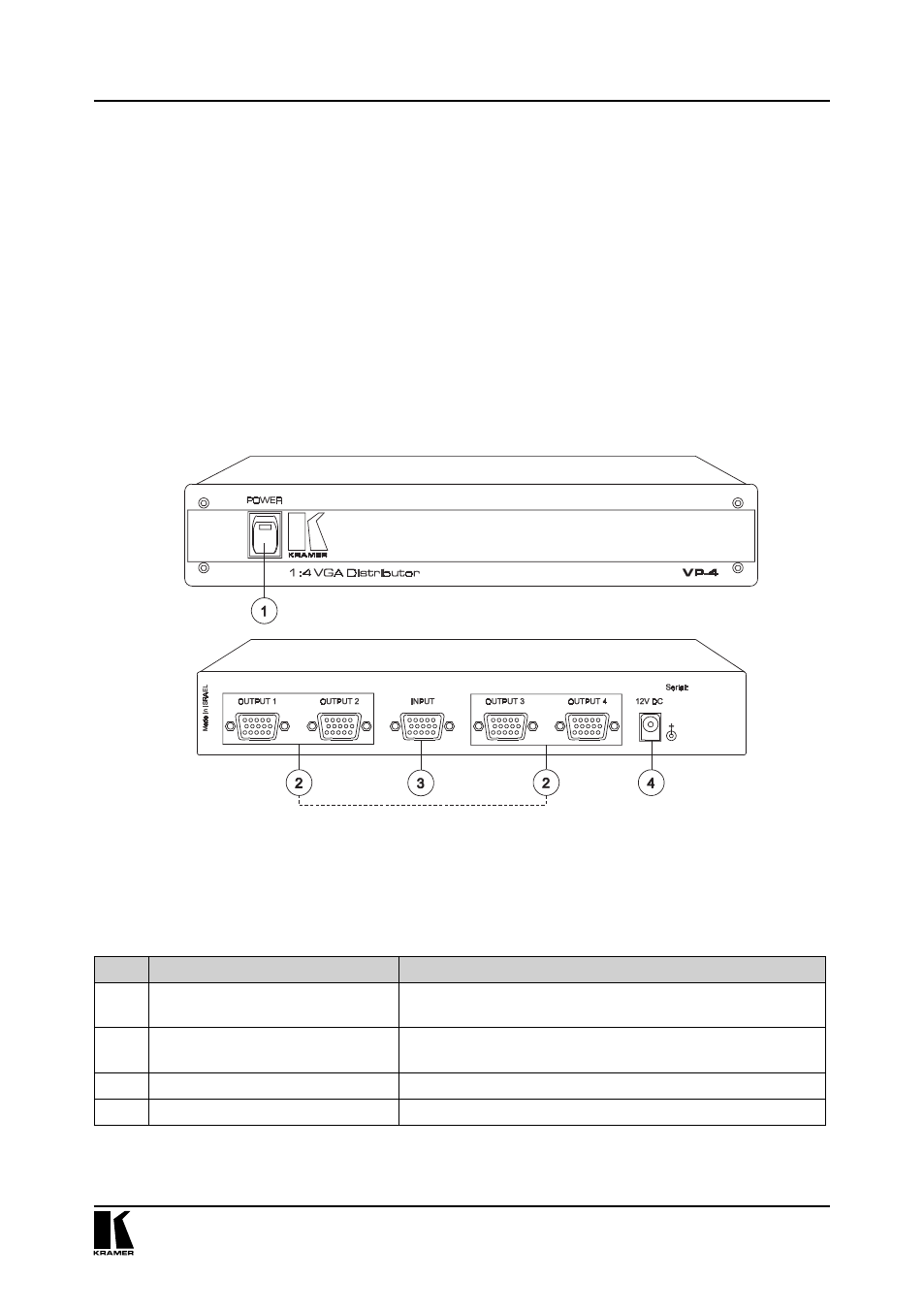

Рис. 3. Органы управления и разъемы, расположенные на передней
и задней панелях VP-4
Таблица 3. Органы управления и разъемы, расположенные на передней
и задней панелях VP-4
№
Орган управления или разъем
Назначение
1.
Выключатель Power (на пере-
дней панели)
Включение питания, световая индикация.
2.
Разъемы HD 15F VGA OUT 1-4
Четыре выхода усиленного и буферизированного сигна-
ла VGA/XGA.
3.
Разъем HD 15F INPUT
Вход сигнала VGA/XGA.
4.
Разъем питания 12VDC
Разъем для подключения источника питания.
