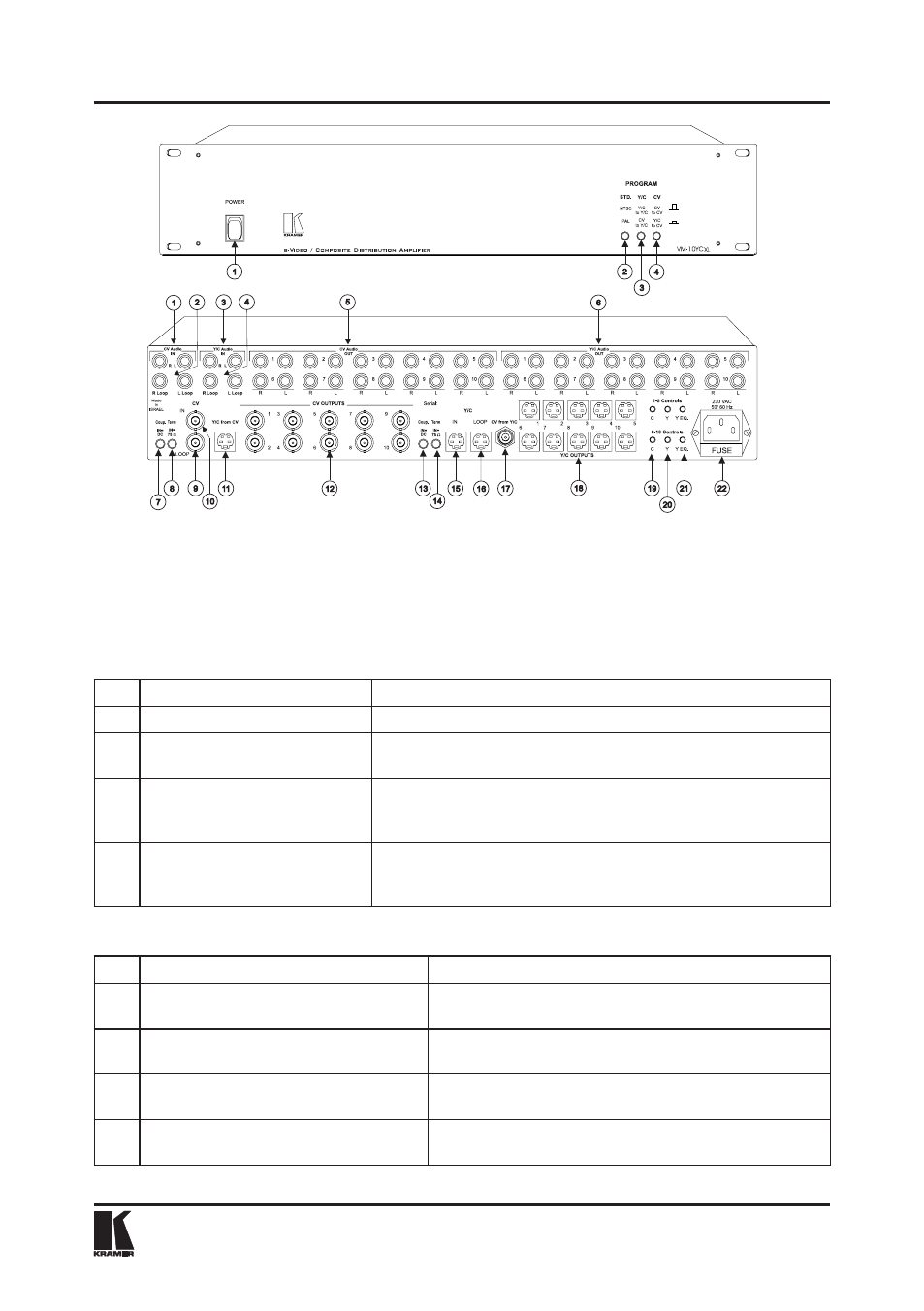

Рис. 2. Органы управления и разъемы, расположенные на передней
и задней панелях VM-10YCxl
В таблицах 3 и 4 описано назначение органов управления и разъемов
VM-10YCxl.
Таблица 3. Органы управления, расположенные на передней панели VM-10YCxl
№
орган управления
назначение
1
Выключатель Power
Включение питания прибора
2
Кнопка STD
Выбор телевизионной системы входного и выходного сигна-
ла (PAL или NTSC)
3
Кнопка s-Video (Y/C)
Выбор источника сигнала для десяти выходов сигнала s-
Video: в нажатом положении — вход композитного видео-
сигнала, в отжатом — вход сигнала Y/C
4
Кнопка CV
Выбор источника сигнала для десяти выходов композитного
видеосигнала: в нажатом положении — вход сигнала Y/C, в
отжатом — вход композитного видеосигнала
Таблица 4. Органы управления и разъемы, расположенные на задней панели VM-10YCxl
№
орган управления или разъем
назначение
1
RCA-разъемы CV AUDIO IN
Подключение источника аудиосигнала, соответствую-
щего источнику композитного видеосигнала
2
RCA-разъемы CV Audio Loop
Проходной выход аудиосигнала, соответствующего
источнику композитного видеосигнала
3
RCA-разъемы Y/C AUDIO IN
Подключение источника аудиосигнала, соответствую-
щего источнику сигнала s-Video (Y/C)
4
RCA-разъемы Y/C AUDIO Loop
Проходной выход аудиосигнала, соответствующего
источнику сигнала s-Video (Y/C)
