4.1.4 Ширина полосы пропускания
Ширина полосы пропускания свыше 300 МГц гарантирует, что усилитель не
вносит искажений в стандартный видео- и аудиосигнал.
4.1.5 органы управления, расположенные на задней панели прибора
Кнопками на задней панели выбирается способ связи входов (по перемен-
ному или постоянному току) и осуществляется управление входным импе-
дансом (терминатором линии), что необходимо для каскадного включения
нескольких приборов.
4.1.6 передняя и задняя панели прибора
На рис. 1 изображены передняя и задняя панели VM-5YCxl.

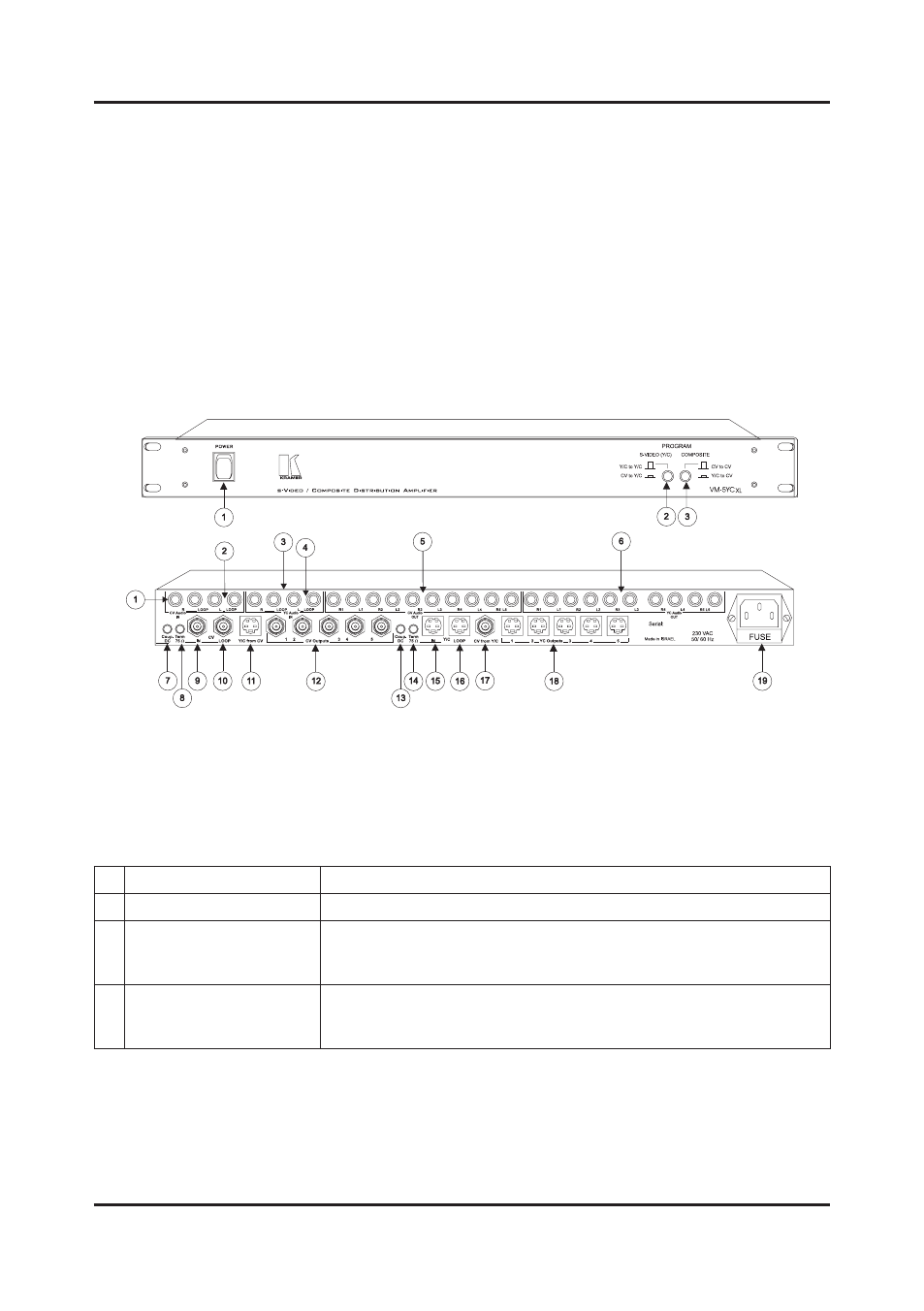

Рис. 1. Органы управления и разъемы, расположенные на передней
и задней панелях VM-5YCxl
В таблицах 1 и 2 описано назначение органов управления и разъемов
VM-5YCxl.
Таблица 1. Органы управления, расположенные на передней панели VM-5YCxl
№
орган управления
назначение
1
Выключатель Power
Включение питания прибора
2
Кнопка s-Video (Y/C)
Выбор источника сигнала для пяти выходов s-Video: в нажатом
положении — вход композитного видеосигнала, в отжатом — вход
сигнала Y/C
3
Кнопка Composite
Выбор источника сигнала для пяти выходов композитного видео-
сигнала: в нажатом положении — вход сигнала Y/C, в отжатом –
вход композитного видеосигнала
