Страница 15
15
Задняя панель
Разъем
сетевого шнура
Компенсация
АЧХ выходов
композитного
видеосигнала
Уровень композитного
видеосигнала
Вид снизу
Передняя панель
Компенсация
АЧХ канала Y
Уровень сигнала Y
Уровень сигнала С

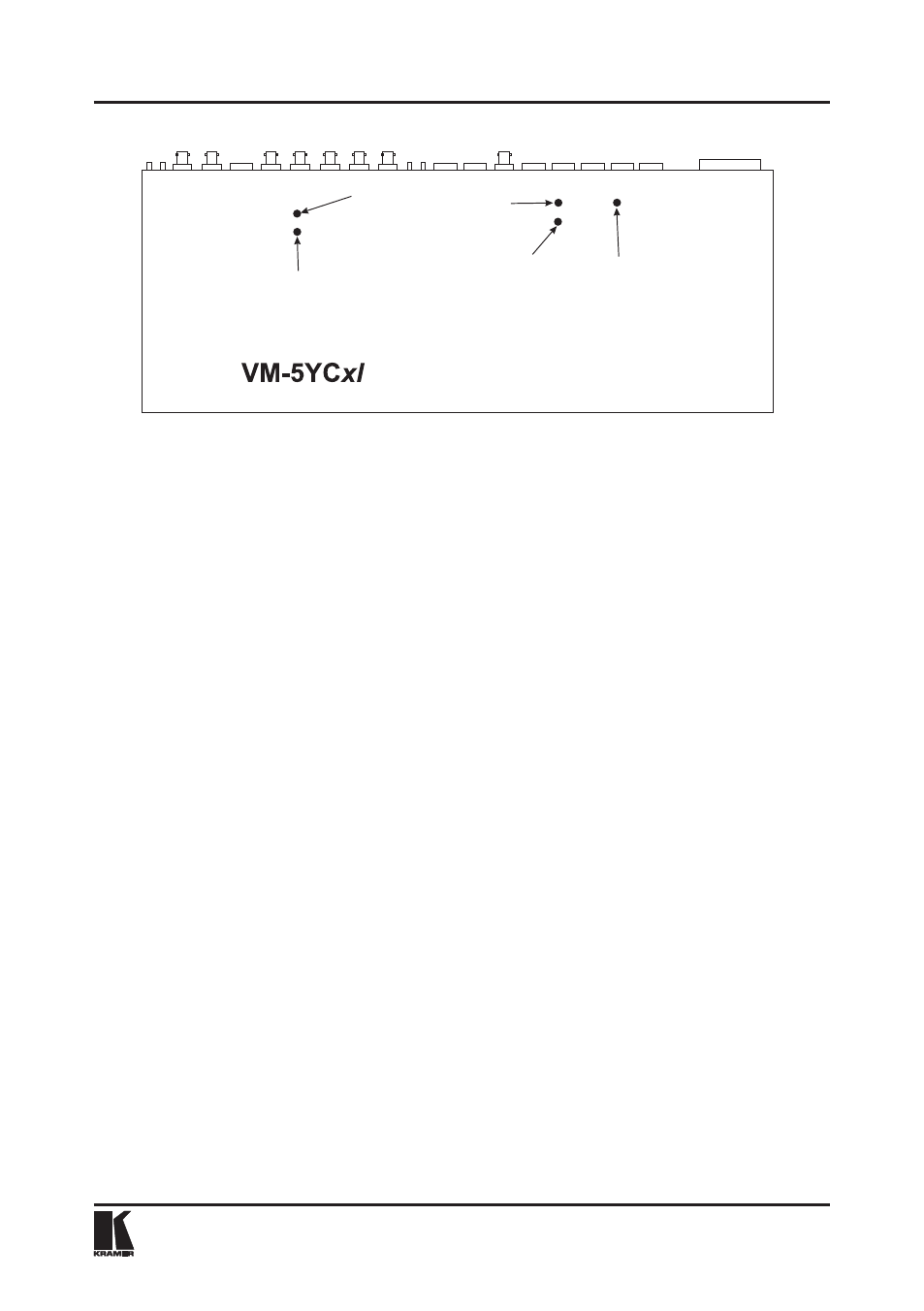

Рис. 3. Вид на дно корпуса VM-5YCxl
Внимание! Использовать подстроечные регуляторы можно только при
наличии серьезных оснований. От частого использования они легко выхо-
дят из строя, поскольку предназначены для тонкой регулировки прибора,
а не для повседневного применения в качестве регуляторов уровня. Все
приборы отрегулированы на заводе и дополнительной регулировки поль-
зователем не требуют. Перед тем, как выполнять какие-либо регулировки,
удостоверьтесь в том, что они действительно необходимы. Для этого под-
ключите ко входу прибора источник стандартного испытательного сигнала
и проверьте выходной сигнал. Использовать подстроечные регуляторы
следует только при отклонении выходного сигнала от эталона.
7. работа с VM-10YCxl
В этом разделе описывается работа с VM-10YCxl. В разделе 7.1.1 рассматри-
вается использование кнопок передней панели (при описании в скобках да-
ется номер позиции соответствующего органа управления согласно рис. 2).
В разделе 7.2.2 рассматриваются разнообразные применения VM-10YCxl.
VM-10YCxl по конструкции и управлению сходен с VM-5YCxl, но есть неко-
торые важные отличия:
• у VM-10YCxl на задней панели есть регуляторы уровней сигнала С
(поз. 19) и Y (поз. 20) и регулятор компенсации АЧХ канала Y (поз. 21);
• выходы сигнала Y/C VM-10YCxl разделены на два блока по пять выхо-
дов. Параметры сигнала для каждого блока регулируются отдельно. Это
полезно, например, при работе с двумя группами приемников сигнала,
расположенными в разных помещениях и поэтому подключенных ка-
белями различной длины.
• в VM-10YCxl применен цифровой преобразователь композитного
видеосигнала в Y/C на основе гребенчатого фильтра, тогда как в VM-
5YCxl используется аналоговый преобразователь;
• у VM-10YCxl на передней панели имеется дополнительная кнопка STD,
предназначенная для выбора телевизионной системы (PAL в нажатом
Работа с приборами
