KRAMER ELECTRONICS, LTD.
1
7... Управление импедансом проходного входа
Кнопки Term 75
Ω (поз. 8 и 14) управляют импедансом проходного входа,
предназначенного для каскадного включения нескольких приборов с целью
увеличения числа выходов. При каскадном включении сигнал подается на вход
первого прибора. Его вход должен иметь высокий импеданс, что соответствует
отжатой кнопке Term 75
Ω. Вход следующего прибора подключается к разъему
Loop. Таким же образом друг к другу последовательно подключаются все ос-
тальные приборы. Входы всех каскадно включенных приборов должны иметь
высокий импеданс (отжатая кнопка Term 75
Ω), за исключением последнего,
который должен работать как терминатор линии передачи сигнала с импедан-
сом входа 75 Ом (кнопка Term 75
Ω должна быть нажата).
Входы аудиосигнала также являются проходными. Для сигналов звуковой
частоты при не слишком большой длине линии передачи ее терминирова-
ние не требуется.
7...3 использование подстроечных регуляторов
Доступ к подстроечным регуляторам осуществляется через семь неболь-
ших отверстий в дне корпуса VM-10YCxl (рис. 4).
Задняя панель
Передняя панель
Вид снизу
Уровень
композитного видеосигнала
Разъем
сетевого шнура
Компенсация
АЧХ выходов композитного видеосигнала
Компенсация
АЧХ канала Y
Уровень
сигнала
С
Уровень
сигнала Y

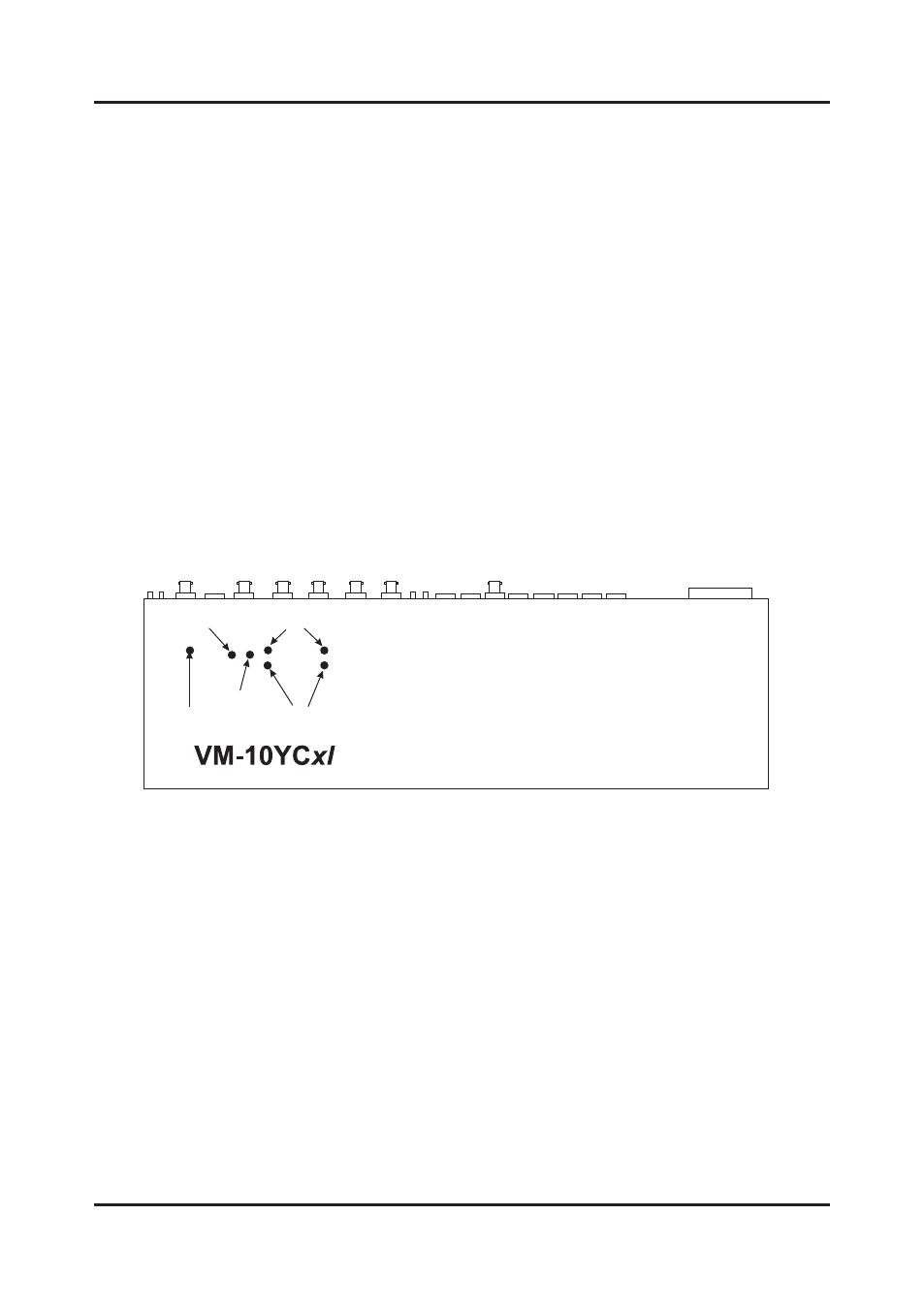

Рис. 4. Вид на дно корпуса VM-10YCxl
Внимание! Использовать подстроечные регуляторы можно только при на-
личии серьезных оснований. От частого использования они легко выхо-
дят из строя, поскольку предназначены для тонкой регулировки прибора,
а не для повседневного применения в качестве регуляторов уровня. Все
приборы отрегулированы на заводе и дополнительной регулировки поль-
зователем не требуют. Перед тем, как выполнять какие-либо регулировки,
удостоверьтесь в том, что они действительно необходимы. Для этого под-
ключите ко входу прибора источник стандартного испытательного сигнала
и проверьте выходной сигнал. Использовать подстроечные регуляторы
следует только при отклонении выходного сигнала от эталона.
Работа с приборами
