7
5.1 Подключение балансных/небалансных звуковых входных/
выходных каналов

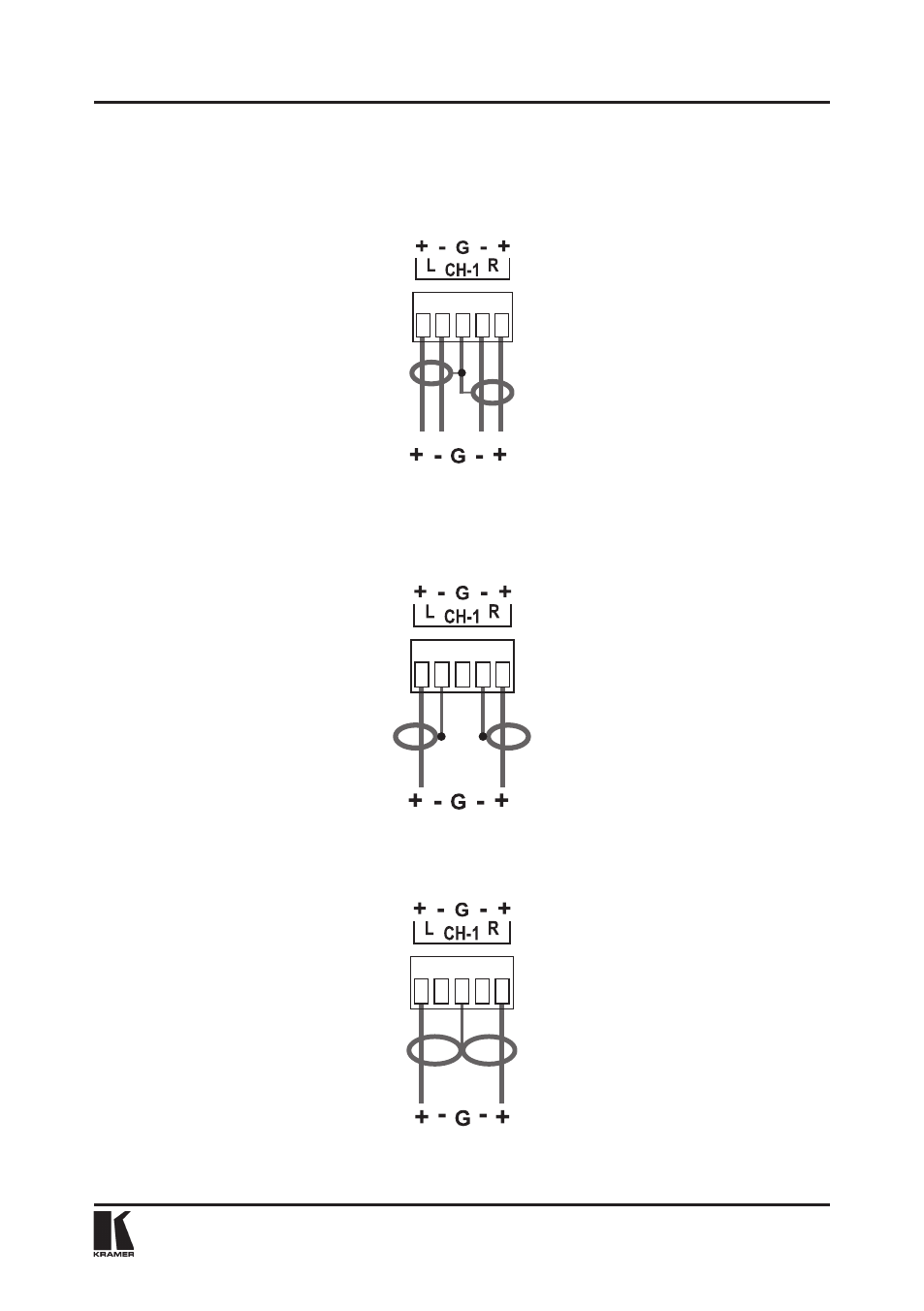

Пример на рисунке 2 иллюстрирует подсоединение балансного звукового
входного/выходного канала:
Рис. 2. Балансный звуковой входной/выходной канал
Примечание: G - заземление, L - левый канал, R - правый канал.
Пример на рисунке 3 иллюстрирует подсоединение небалансного звуково-
го входного канала:
Рис. 3. Небалансный звуковой входной канал
Пример на рисунке 4 иллюстрирует подсоединение небалансного звуково-
го выходного канала:
Рис. 4. Небалансный звуковой выходной канал
Порядок работы с VA-16xl
