KRAMER ELECTRONICS, LTD.
14
3. Подсоедините разъем (А) RS-232 DB9 (розетка) к порту RS-232 PC
(DB9, вилка).
4. Соедините разъем (В) RS-232 DB9 (вилка) с еще одним разъемом (С)
RS-232 DB9 (розетка), соединив контакт 5 с контактом 5, контакт 8 — с
контактом 3, а контакт 9 — с контактом 2.
5. Подсоедините разъем (В) RS-232 DB9 (вилка) к порту RS-232 (DB9, ро-
зетка) первого устройства VA-16xl.
6. Соедините разъем (С) RS-232 DB9 (вилка) при необходимости с еще од-
ним разъемом RS-232 DB9 (розетка), соединив контакт 5 с контактом
5, контакт 8 — с контактом 3, а контакт 9 — с контактом 2.
7. Подсоедините разъем (С) RS-232 DB9 (вилка) к порту RS-232 (DB9, ро-
зетка) следующего устройства VA-16xl.
Контакт 5 на контакт 5 (заземление)
Контакт 3 на контакт 2
Контакт 2 на контакт 3
Контакт 5 на контакт 5 (заземление)
Контакт 8 на контакт 2
Контакт 9 на контакт 3
На контакт 5
На контакт 2
На контакт 3
До 15 м
До 15 м
На гнезда DB9 (ê PC)
Контакт 4 на контакт 6
Контакты 8, 7, 1 объединить
На первое уст-
ройство VA-16xl
(DB9, штыри)
На следующее
устройство VA-16xl
(DB9, штыри) …
На следующее
устройство VA-16xl
(DB9, штыри)

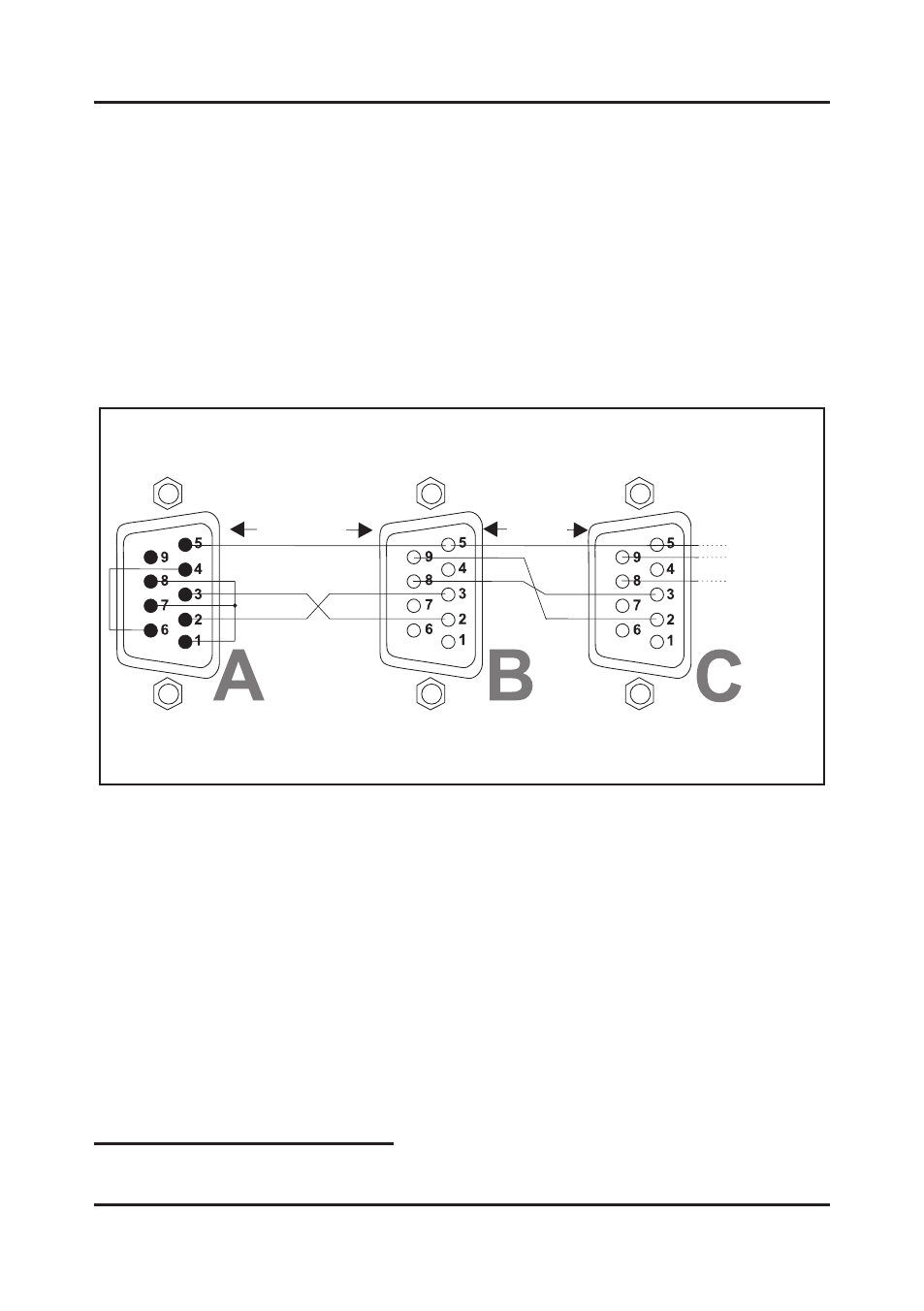

Рис. 8. Подготовка разъемов RS-232
6.2.1.2 Подключение интерфейса управления RS-485
1
Чтобы подсоединить разъем RS-465 устройства VA-16xl к разъему RS-485
другого устройства:
1. Подсоедините контакт «+» перевого VA-16xl к контакту «+» второго
VA-16xl.
2. Подсоедините контакт «–» перевого VA-16xl к контакту «–» второго
VA-16xl.
3. Если для соединения RS-485 используется экранированный кабель,
подключите экран к контакту заземления.
1
Интерфейс управления RS-485 следует выбирать при управлении VA-16xl на значительных
расстояниях — до 1200 м.
Управление VA-16xl с помощью последовательного интерфейса
