Конт. 5 соединен с конт. 5 (земля)
Конт. 3 соединен с конт. 2
Конт. 2 соединен с конт. 3
При использовании экранированного кабеля,
соедините экран с конт. 5
Вилка DB-9
(на коммутатор)
Розетка DB-9 (ñ PC)
Конт. 4 соединен с конт. 6
Соединить вместе конт. 8,7,1
Конт. 7 соединен с конт. 5 (земля)
Конт. 2 соединен с конт. 2
Конт. 3 соединен с конт. 3
Розетка DB-25 (ñ PC)
Конт. 20 соединен с конт. 6
Соединить вместе конт. 8,5,4
Вилка DB-9
(на коммутатор)
При использовании экранированного кабеля
соедините экран с конт. 7 (DB25) и конт. 5 (DB9)

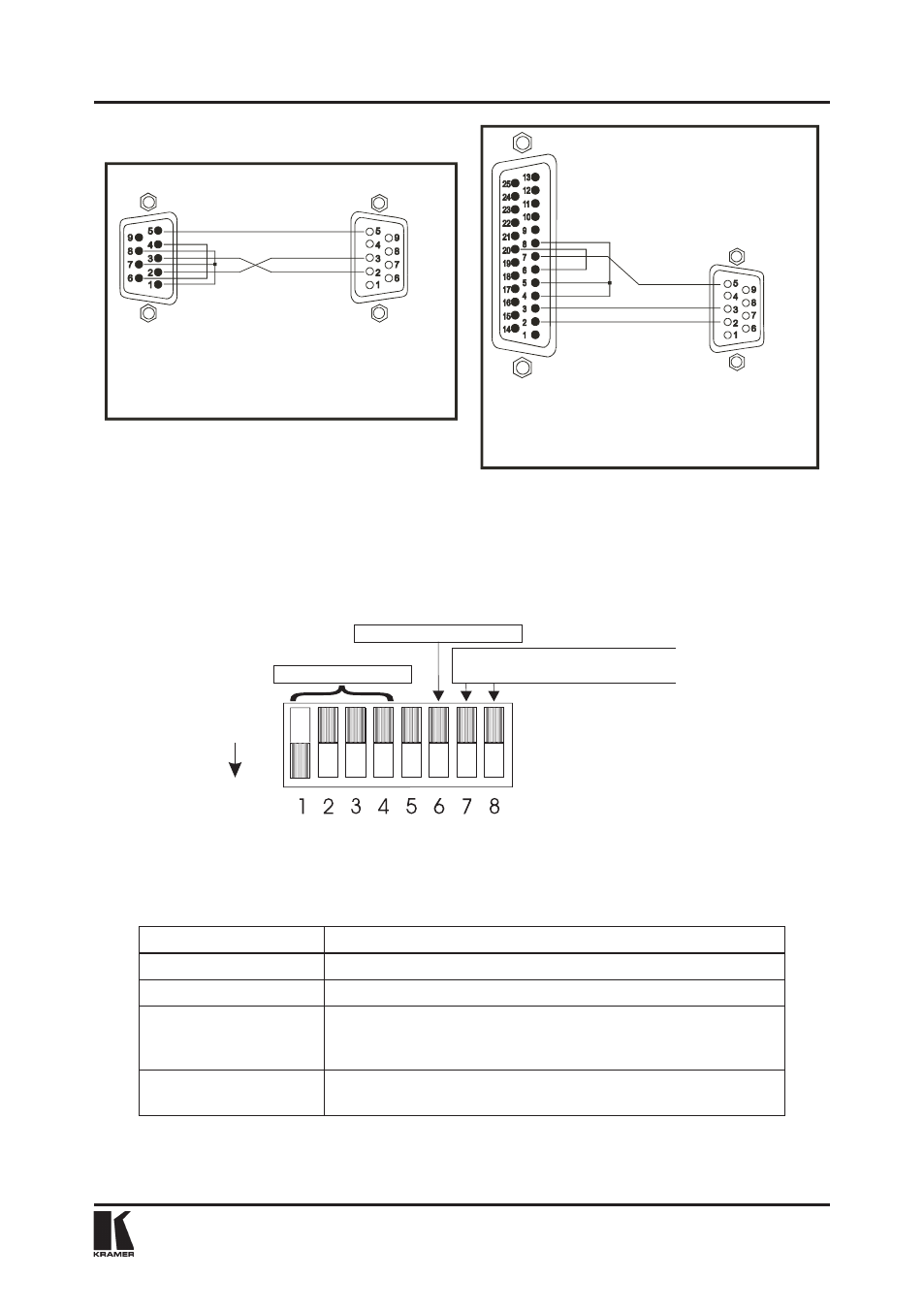

Рис. 5. Подключение устройства VA-16xl ê PC без использования
нуль-модемного адаптера
6.1.2 Установка DIP-переключателей
Настройте VA-16xl, установив DIP-переключатели в соответствии с рис. 6
и таблицей 3.
НАГРУЗКА RS-485
НОМЕР УСТРОЙСТВА
ВКЛ.
МОДЕРНИЗАЦИЯ ВСТРОЕННОГО
ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
Рис. 6. Задняя панель DIP-переключателей
(состояние, установленное на предприятии-изготовителе)
Таблица 3. Назначение DIP-переключателей
Номер переключателя
Назначение
1 – 4
Установка номера устройства (см. таблицу 4, п. 6.1.3)
5
Не задействован
6
Переключение нагрузки RS-485 для первого и последнего
устройства = ВКЛ. (линия RS-485 нагружается на 110 Ом),
для других устройств = ВЫКЛ. (линия RS-485 не нагружена)
7 – 8
Используется при выполнении модернизации встроенного
программного обеспечения (см. раздел 7)
Управление VA-16xl с помощью последовательного интерфейса
