Страница 13
13
Устройство 1
Устройство 2
Устройство 15

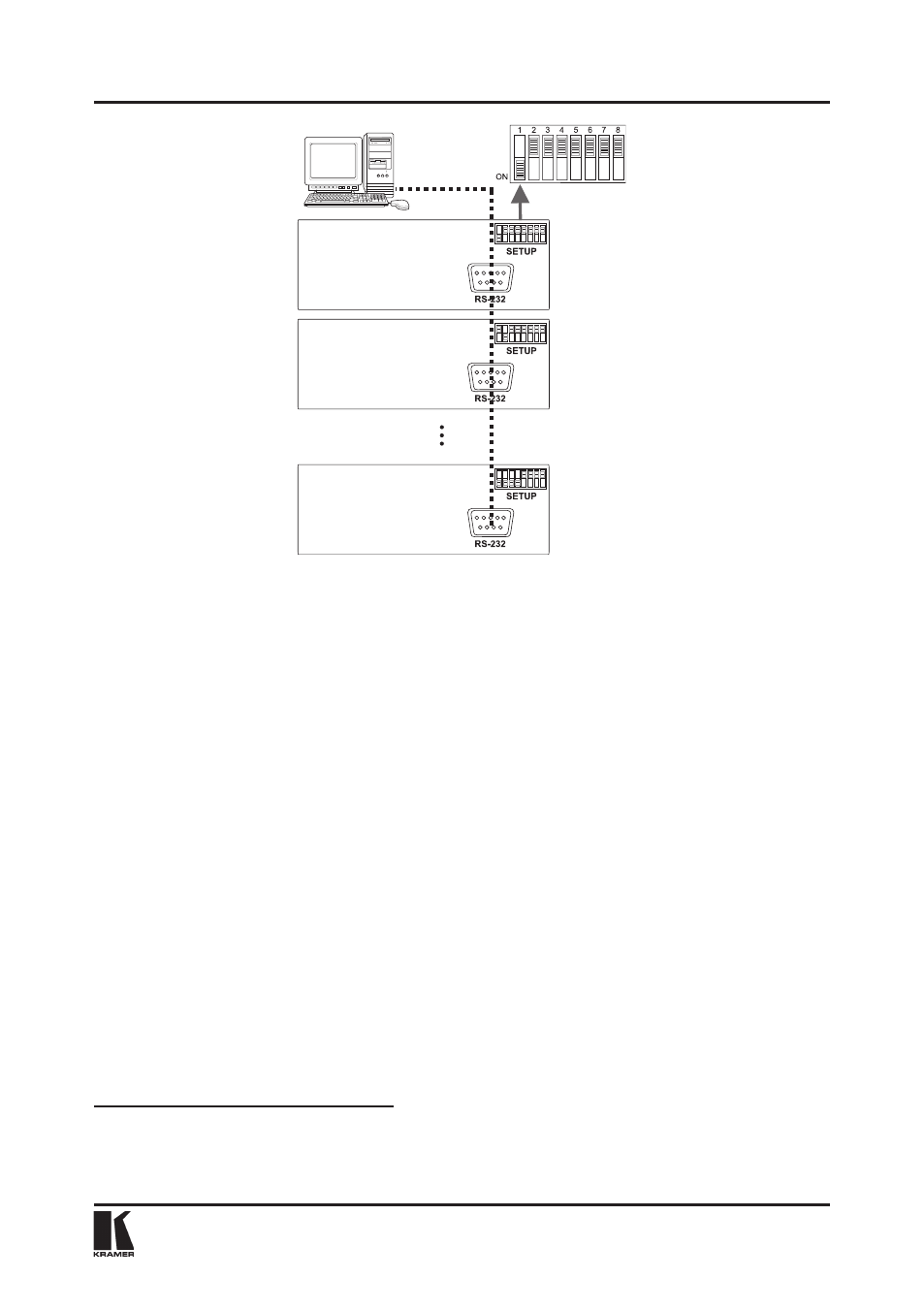

Рис. 7. Конфигурация из 15 устройств VA-16xl
1
6.2.1 Подключение к набору устройств интерфейса управления
Чтобы подключить к набору устройств интерфейс управления, выберите
один из способов:
Подключите порт RS-232 первого устройства VA-16xl ê PC или другому
устройству управления, а затем соедините между собой порты RS-232 ос-
тальных устройств VA-16xl, пользуясь специально подготовленными кабе-
лями RS-232 (см. п. 6.2.1.1), или
Подсоедините PC или другое устройство управления к порту «RS-232 in»
типа DB9 (гнезда) на преобразователе интерфейсов Kramer Tools VP-43xl,
а затем соедините порт RS-485 VP-43xl с портами RS-485 всех устройств
VA-16xl (см. п. 6.2.1.2).
6.2.1.1 Подготовка порта RS-232
2
для набора устройств
Чтобы подключить PC к набору устройств VA-16xl, не пользуйтесь нуль-
модемным адаптером. Действуйте в следующем порядке
3
:
1. Подготовьте разъем (А) RS-232 DB9 (розетка), соединив между собой
контакты 5 и 6, а также 8, 7 и 1.
2. Подсоедините разъем (А) RS-232 DB9 (розетка) к другому разъему (В)
RS-232 DB9 (вилка), соединив контакт 5 с контактом 5, контакт 3 — с
контактом 2, а контакт 2 — с контактом 3.
1
См. рис. 8 относительно соединения портов RS-232.
2
Выберите интерфейс управления RS-232 при расстоянии до 25 м и соединении «точка—точку».
3
Подготовка специального кабеля RS-232 (не требуется при подключении отдельного устройства
VA-16xl, см. п. 6.1.1) как показано на рис. 7 и рис. 8.
Управление VA-16xl с помощью последовательного интерфейса
