Технические и габаритные данные

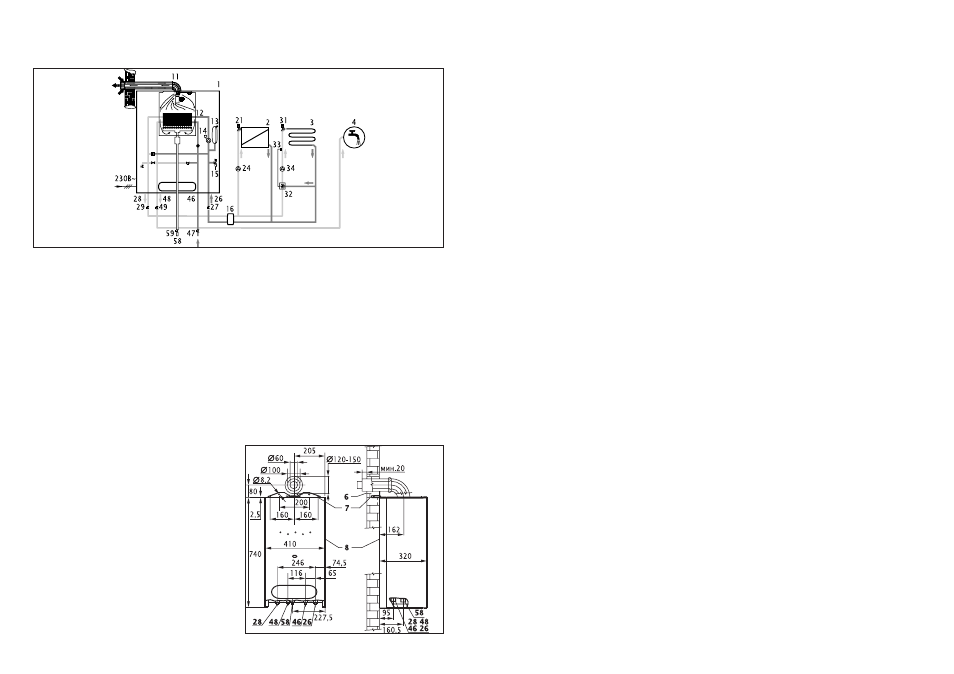

Габаритные размеры
6 Стена
7 Монтаж на стену
8 Облицовка котла
26 Обратная линия контура отопл. (3/4” наруж.)
28 Подающая линия контура отопл. (3/4” наруж.)
46 Вход холодной воды ГВС (3/4” наруж.)
48 Выход нагретой воды ГВС (3/4” наруж.)
58 Газопровод (1/2” наруж.)
Гидравлическая схема (пример)
1 Двухконтурный газовый котел UHW 24T
2 Радиаторный отопительный контур
3 Отопительный контур «теплый пол»
4 Контур ГВС
11 Коаксиальный дымоход
12 Битермический теплообменник
13 Расширительный бак
14 Циркуляционный насос с воздухоотводч.
15 Предохранительный клапан
16 Гидравлический разделитель
21 Термостатический вентиль
24 Циркуляционный насос нерегулируемого
контура отопления
26 Обратная линия контура отопления
27 Запорный вентиль обратной линии контура
отопления
28 Подающая линия контура отопления
29 Запорный вентиль подающей линии контура
отопления
31 Термостатический вентиль
32 Трехходовой смеситель с сервоприводом,
оснащенным регулятором постоянной
температуры подающей линии
33 Накладной датчик темп. подающ. линии
34 Циркуляционный насос регулируемого контура
отопления
46 Вход холодной воды ГВС
47 Запорный вентиль на подаче х.в. для ГВС
48 Выход нагретой воды ГВС
49 Запорный вентиль на выходе нагретой воды
ГВС
58 Газопровод
59 Запорный газовый кран
22 ИНСТРУКЦИЯ ПО МОНТАЖУ 7 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Регулирование температуры
Эксплуатация котла без комнатного регулятора
В этом режиме котел поддерживает установленную
температуру теплоносителя в контуре отопления.
На клеммах для подключения комнатного регулято
ра должна стоять перемычка (заводская установка).
Порядок настройки:
1. Переключите главный выключатель в положение (I)
2. На панели управления установитежелаемую тем
пературу воды в контуре отопления.
Эксплуатация котла с комнатным регулятором
Котёл поддерживает установленную температуру
теплоносителя в контуре отопления по установлен
ному в помещении термостату. Для подключения
термостата необходимо удалить перемычку между
соответствующими клеммами и подключить к ним
термостат. После этого работа котла будет регули
роваться в соответствии с внутренней температурой
в помещении, в котором расположен комнатный
регулятор. В этом помещении на радиаторах
отопления не должно быть термостатических
вентилей.
ВНИМАНИЕ: На панели управления котла должна
быть установлена такая температура теплоносителя,
которая способна компенсировать потери тепла
зданием даже при низкой наружной температуре.
Рекомендуем выбрать одно из значений температу
ры в диапазоне 60–80°C.
