ментов (оголовков, используемых для выводов в
свободное пространство). Обе части трассы (как
внешняя – для воздуха, так и внутренняя – для про
дуктов сгорания) должны безопасно входить в со
ответствующий канал дымохода, но не настолько
глубоко, чтобы создавать препятствие в канале для
продуктов сгорания или для воздуха. В этом случае
трасса коаксиального дымоходы не должна превы
шать длину (колено 90°+) 3 м, трасса раздельных
дымоходов не должна превышать длину (колено
90°+) 9 м, (сумма длины части, предназначенной
для воздуха, и части, предназначенной для продук
тов сгорания).
Способ C
52
— коаксиальные дымоходы, разделен
ные и выведенные в разных местах (с различными
параметрами, главным образом, давления).
Для отвода продуктов сгорания и подвода воздуха
для горения можно использовать и раздельные ды
моходы.
Трассы раздельных дымоходов нельзя выводить на
противоположные стены здания.
Способ C
62
— подключение к отдельно одобренно
му и сдаваемому дымоходу.
Способ C
82
— использование дымоходов в случаях,
когда часть для подвода воздуха выводится в сво
бодное пространство, а часть для отвода продуктов
сгорания – в общий дымоход.
Воздух также можно подводить из свободного про
странства (или помещения, хорошо снабжаемого
воздухом), а продукты сгорания отводить в общий
дымоход. Вывод дымохода от котла в вертикальную
шахту, выходящую в свободное пространство, воз
можно, если шахта имеет по всей длине и на выходе
свободный проход не менее 1,25 м
2
. В шахте не
должно быть другого подобного вывода, окон или
вентиляционных отверстий.
Особенности горизонтального вывода дымохо
дов на фасад
Вывод горизонтальных участков дымоходов на фа
сад следует использовать только в крайнем случае.
Вывод трасс дымоходов может быть осуществлен с
разрешения компетентных организаций в соответ
ствии с правилами:
2 м над уровнем местности в общественно доступ
ных местах (0,4 м в остальных местах)
0,5 м от боковых сторон окон, постоянно открытых
вентиляционных отверстий или дверей
над верхней гранью окон, вентиляционных отвер
стий или дверей
1 м под окнами (под вентиляционными отверс
тиями размещение вообще не допустимо)
в глубине под навесами, балконами и краями крыш
Минимал. расстояние между выводами на фасаде
горизонтальное: 1 м
вертикальное: 2 м
Выводы принципиально направляются так, чтобы
поток выходил из них от фасада в свободное про
странство (в особенности от окон, вентиляционных
отверстий, дверей).
Если этого добиться нельзя, должны быть соблюде
ны следующие минимальные расстояния по гори
зонтали:
1. Противоположное расположение, т.е. от оголов
ка вывода на одном фасаде к другому фасаду (см.
рис. на след. странице):
2 м – при отсутствии окон или вентиляционных
отверстий
1 м – в случае, если на обоих фасадах нет окон или
вентиляционных отверстий
4 м – при наличии окон, вентиляционных отверс
тий (или во всех случаях аналогичного
противоположного расположения)
2. В нишах, между осью вывода и фасадом, парал
лельным этой оси:
2 м – при наличии окон, вентиляционных отверс
тий или дверей
0,5 м – при их отсутствии
Ниши менее 0,5 м во внимание не принимаются.
Все приведенные здесь расстояния измеряются от
внешней грани (рамы) окон, вентиляционных от
верстий, дверей до оси дымоходов.
В пространстве непосредственно под навесами
тоже можно расположить выводы, но лишь в том
случае, если дымоход удлиняется так, чтобы его
горизонтальная длина от фасада доставала, по
меньшей мере, до окружности, описанной от общей
грани навеса и фасада с радиусом R (см. рис. на
след. странице).
18
ИНСТРУКЦИЯ ПО МОНТАЖУ

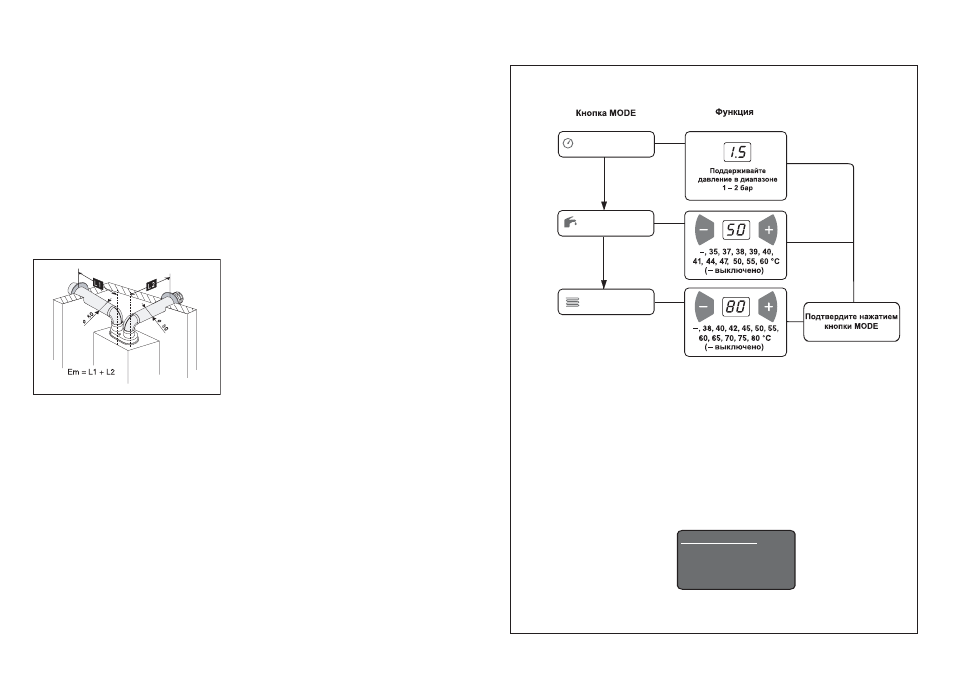

Схема управления
11
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Давление теплоносите
ля в контуре отопления
Температура воды в
контуре ГВС
Температура тепло
носителя в контуре
отопления
Заводские настройки:
Макс. мощность
15 кВт,
температура в контуре
отопления 50°C,
температура в контуре
ГВС 60°C
