только предназначенных для этого. В случае ис
пользования гибких шлангов их длина должна быть
как можно более короткой, их следует защищать от
механических повреждений и химического воздейс
твия, а также своевременно (в соответствии с дан
ными их производителей) осуществлять их замену.
Рабочее давление в контуре отопления
Система отопления (с проведением замеров на кот
ле) должна быть заполнена хотя бы до гидравли
ческого давления 1 бар (соответствует гидростати
ческой высоте водяного столба 10 м). Рекомендует
ся поддерживать давление в диапазоне 1–2 бар.
Расширительный бак
Расширительный бак котла соответствует макс. ко
личеству теплоносителя в контуре отопления 70 л
(при температуре 85°C).
Перед заполнением системы отопления проверьте
давление в расширительном баке. Оно должно быть
на 0,2 бар больше, чем предполагаемое давление
теплоносителя в системе отопления. Если система
отопления уже заполнена, необходимо закрыть вен
тили контура отопления перед котлом и, слив часть
теплоносителя с помощью сливного вентиля, сни
зить давление в котле. Затем можно провести конт
роль давления в расширительном баке и при необ
ходимости повысить его.
ВНИМАНИЕ: Проверьте, достаточно ли размера рас
ширительного бака для имеющегося объема тепло
носителя в системе отопления (см. проектную доку
ментацию по установке).
Предохранительный клапан
Внизу котла, на гидравлической группе слева рас
положен предохранительный клапан. Из его слив
ного отверстия может вытекать вода или выходить
пар (при превышении макс. давления в системе).
Поэтому на выходе предохранительного клапана
рекомендуется установить отвод, который будет
подключен к системе канализации.
ВНИМАНИЕ: Ни в коем случае нельзя проводить
никаких действий с предохранительным клапаном
во время работы котла. Подключение газа
Котел предназначен для эксплуатации с природным
газом с номинальным давлением в распределитель
ной сети 2 кПа с удельной теплотой сгорания от 9
до 10 кВтч/м
3 .
Внутренняя газораспределительная сеть и газовый
счетчик должны быть рассчитаны с учетом иных
работающих на газе приборов пользователя.
Газопроводы в зданиях должны соответствовать
требованиям соответствующих стандартов.
Если при работе на пропане газопровод к котлу
подведен ниже уровня местности, помещение с
подводящим трубопроводом должно иметь доста
точную вентиляцию, либо трубопровод должен быть
оснащен вентилем, закрывающим проходящую под
уровнем местности часть всегда, когда котел не ра
ботает. Вентиль необходимо закрывать и в случае
отказа вентиляции, т.е. если выйдет из строя систе
ма принудительной вентиляции, или если естест
венная вентиляция контролируется детектором (на
предупреждающий сигнал от детектора).
ВНИМАНИЕ: Вывод котла для подключения газа
оснащен патрубком газового клапана с резьбой
1/2” и технологическим срезом, который не позво
ляет классическое уплотнение резьбы с помощью
резьбового соединения и уплотнительных материа
лов, таких как, например, войлок, тефлон, паста и
т.п. Соединение необходимо уплотнять только затя
гиванием накидной гайки на торец патрубка через
соответствующее плоское уплотнение размером
18х10х2.
После завершения монтажа газопровода к котлу не
обходимо тщательно проверить газонепроницае
мость выполненного соединения.
15 ИНСТРУКЦИЯ ПО МОНТАЖУ
Монтаж котла
Навешивание котла
При навешивании котла необходимо следить за со
блюдением условий, указанных в проектной доку
ментации (например, несущая способность кладки,
примыкание к дымоходу, входы и выходы труб).

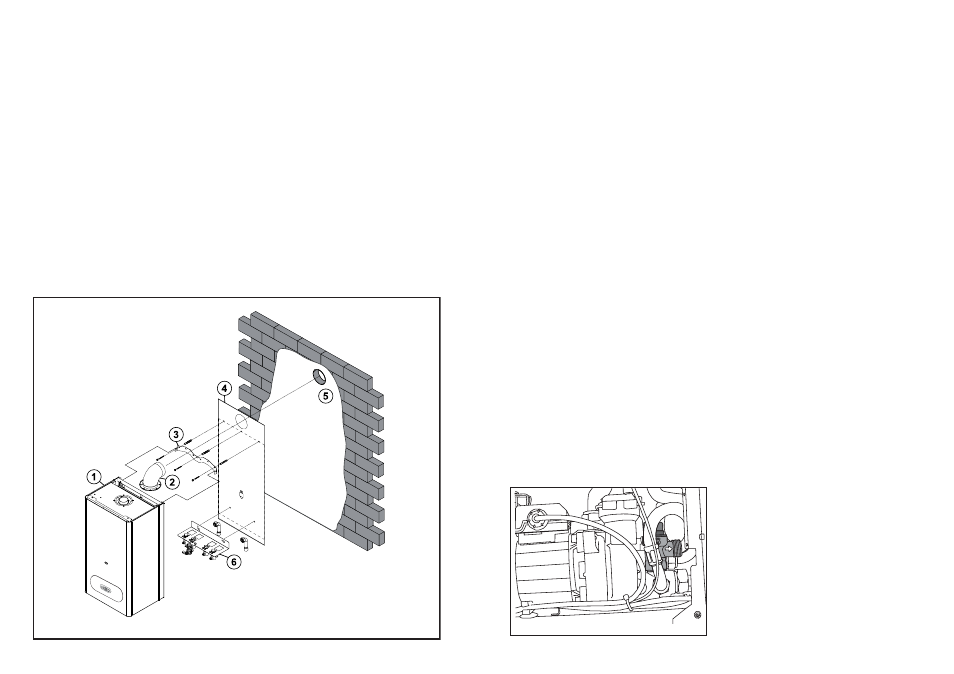

Порядок выполнения работ (см. рис. на этой стр.)
1. Возьмите бумажный шаблон и прикрепите его
строго вертикально к месту установки котла, напри
мер, с помощью клейкой ленты. При размещении
шаблона используйте отвес или уровень.
2. В обозначенных на шаблоне местах просверлите
необходимые отверстия для монтажной планки,
присоединительной консоли.
Примечание: Присоединительная консоль не входит
в комплект поставки котла.
3. В случае вывода дымохода непосредственно на
фасад здания замерьте отверстие для прохода соот
ветствующих труб.
4. Просверлите требуемые отверстия с указанными
на шаблоне диаметрами.
5. Вставьте в отверстия хомуты для навески планки,
а затем прочно закрепите ее прилагаемыми болтами
6. Навесьте котел на монтажную планку.
7. Установите трубопроводы для отвода продуктов
сгорания. Пространство между трубами и отверсти
ем в кладке заполните негорючим материалом.
8. Прикрепите присоединительную консоль (если
есть) с помощью хомутов и болтов, которые вхо
дят в комплект ее поставки.
9. Подключите присоединительную консоль к котлу
и штуцерам контуров отопления, ГВС и газа.
Подключение котла к штуцерам контуров отоп
ления, ГВС и газа
Штуцеры не должны подвергаться нагрузке со сто
роны труб контуров отопления, ГВС и газа. Это
предполагает точное соблюдение размеров всех
подключаемых труб по высоте, по расстоянию от
стены и взаимному расположению.
Подключение котла к системе отопления рекомен
дуется выполнить так, чтобы при ремонте котла
можно было бы сливатьтеплоноситель только из
него.
При реконструкции, неудобном расположении и т.п.
котел можно подключить к системе отопления, ГВС
и газу с помощью гибкой подводки (шлангов), но
14 ИНСТРУКЦИЯ ПО МОНТАЖУ
1 Котел
2 Дымоход
3 Монтажная планка
4 Монтажный шаблон
5 Место монтажа котла на стене
6 Присоединительная консоль
