Технические и габаритные данные
Напорные характеристики встроенного насоса
23 ИНСТРУКЦИЯ ПО МОНТАЖУ

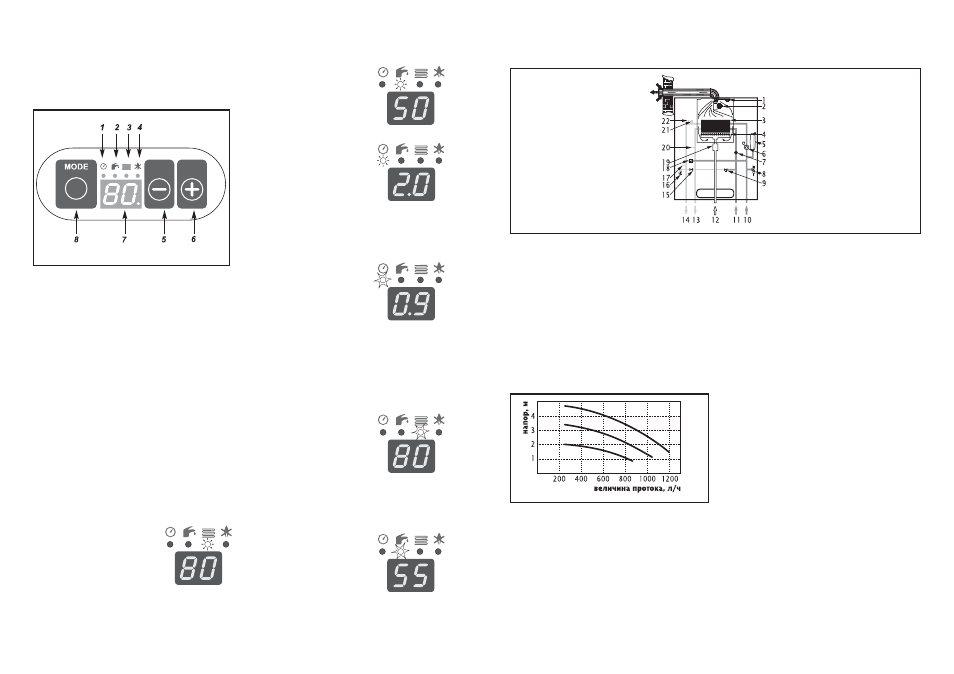

Обзор основных составных элементов
1 Маностат
2 Вентилятор
3 Битермический теплообменник
4 Горелка
5 Расширительный бак
6 Циркуляционный насос
7 Датчик расхода ГВС
8 Предохранительный клапан
9 Вентиль наполнения
10 Обратная линия контура отопления
11 Вход холодной воды ГВС
12 Вход газа
13 Выход нагретой воды ГВС
14 Подающая линия контура отопления
15 Обратный клапан
16 Вентиль слива
17 Датчик давления
18 Байпас
19 Газовый кран
20 Датчик температуры контура ГВС
21 Аварийный термостат
22 Датчик температуры контура отопления
6 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Управление и индикация
Панель управления
С помощью панели управления котла можно контро
лировать актуальные значения и устанавливать же
лаемые параметры.
Описание элементов управления
1. Светодиод давления в контуре отопления: ин
дикация давления теплоносителя
2. Светодиод температуры контура ГВС: индика
ция режима отображения и регулирования темпе
ратуры воды для горячего водоснабжения
3. Светодиод температуры контура отопления:
индикация режима отображения и регулирования
температуры теплоносителя в системе отопления
4. Светодиод неисправностей: индикация ошибок и
неисправностей
5. Кнопка (–): уменьшение значения регулируемого
параметра
6. Кнопка (+): увеличение значения регулируемого
параметра
7. Дисплей: отображение значений давления, тем
пературы, технических параметров и сообщений об
ошибках
8. Кнопка MODE: переключение в отдельные режи
мы считывания или регулирования значений, под
тверждение установленных значений
Режим считывания данных
Отображение температуры теплоносителя в
контуре отопления
После включения котла главным
выключателем на дисплее котла
отобразится актуальная темпера
тура теплоносителя. При этом го
рит светодиод 3.
Отображение заданной температуры воды кон
тура ГВС
В случае активации нагрева воды
контура ГВС (наличие протока са
нитарной воды через теплообмен
ник) на дисплее котла отобража
ется заданная температура нагре
ва. При этом горит светодиод 2.
Отображение давления теплоносителя в конту
ре отопления
Нажмите кнопку MODE (8), на дис
плее в течение 30 секунд отобра
зится давление (в барах) тепло
носителя контура отопления. При
этом горит светодиод 1.
Предупреждение о снижении давления теплоно
сителя в контуре отопления
При снижении давления теплоносителя в контуре
отопления до значения менее 1 бар или повышении
до значения более 2,5 бар светодиод у символа 1
начинает мигать и на дисплее
отображается текущее давление
(в барах). Котел продолжает ра
ботать, но необходимо отрегули
ровать давление до значения
1–2 бар.
Режим настройки
Регулирование температуры теплоносителя в
контуре отопления
Нажимайте кнопку MODE (8) до тех пор, пока свето
диод у символа 3 не начнёт мигать. Нажатием кно
пок (+)/(–) установите желаемое значение темпе
ратуры теплоносителя. Диапазон настройки: , 38,
40, 42, 45, 50, 55, 60, 65, 70, 75, 80
°C. Следующее нажатие кнопки
MODE (8) сохраняет выбранное
значение. Для выбора режима ЛЕ
ТO (только нагрев воды в контуре
ГВС) сохраните параметр ( ).
Регулирование температуры воды контура ГВС
Нажимайте кнопку MODE (8) до тех пор, пока
светодиод у символа 2 не начнёт мигать. Нажатием
кнопок (+)/(–) установите желаемое значение
температуры воды ГВС. Диапазон настройки: , 35,
37, 38, 39, 40, 41, 44, 47, 50, 55, 60
°C. Следующее нажатие кнопки
MODE (8) сохраняет выбранное
значение. При необходимости от
ключить нагрев воды в контуре
ГВС сохраните параметр ( ).
