23
Русский

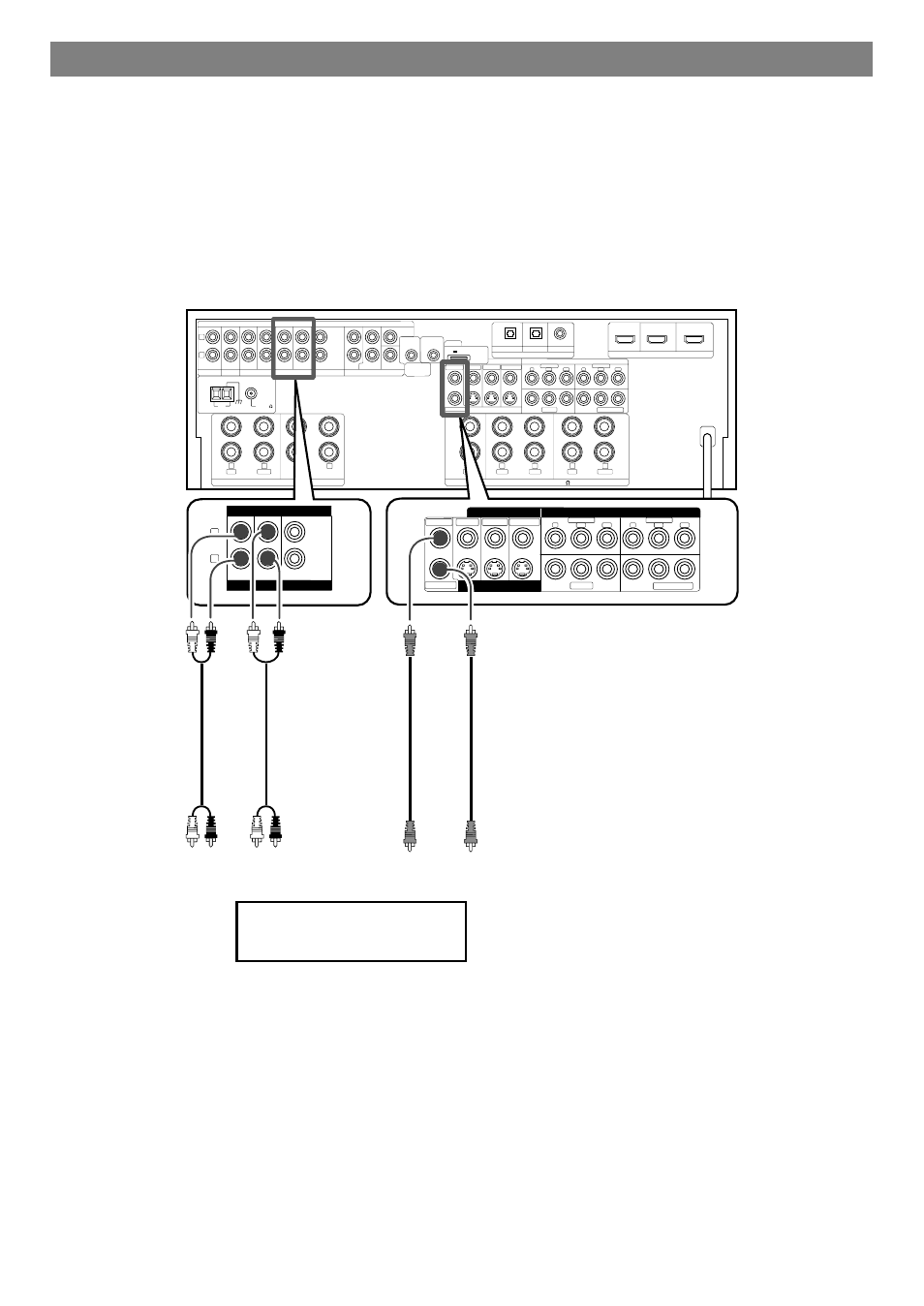

Подключение видеомагнитофона (записывающего устройства)
1
Выполните аудиоподключение: подключение [В].
2
Выполните видеоподключение: подключение [А].
3
Подключите телевизор (монитор).
Выполните подключение в соответствии с разделом <Подключение телевизора (монитора)> на стр.16.
L
R
AUX
CD
MD/TAPE
VIDEO1
ANTENNA
VIDEO2
AUDIO
DVD/6CH IN
FRONT SPEAKERS (6 – 16 )
AUTO ROOM EQ
MIC IN
VIDEO1 IN
VIDEO1 IN
MONITOR OUT
MONITOR OUT
DVD IN
DVD IN
VIDEO2 IN
VIDEO1 OUT
CD(ASSIGNABLE)
SUB WOOFER
PRE OUT
VIDEO2
DVD
DVD IN
OPTICAL
CENTER
SURROUND
FRONT
PLAY IN
PLAY IN
REC OUT
PLAY IN
PLAY IN
PLAY IN
REC OUT
SUB WOOFER
OPTICAL COAXIAL
VIDEO2 IN
MONITOR OUT
HDMI
DIGITAL IN
S-VIDEO
VIDEO
COMPONENT VIDEO
RED
WHITE
GRAY
BLUE
GREEN
TAN
BROWN
AM
SPEAKER A
SPEAKER B
CENTER
SURROUND
SURROUND BACK
GND
FM 75
5V
500mA
iPod
Y
CB
CR
VIDEO2 IN
Y
CB
CR
L
R
L
R
L
R
L
R
SURROUND SPEAKERS (6 – 16 )
AUDIO
REC OUT PLAY IN PLAY IN
VIDEO1
VIDEO2
VIDEO1 IN
VIDEO1 IN
MONITOR OUT
MONITOR OUT
DVD IN
DVD IN
VIDEO2 IN
VIDEO1 OUT
Y
CB
CR
VIDEO2 IN
Y
CB
CR
S-VIDEO
VIDEO
COMPONENT VIDEO
L
R
A
A
B
B
AUDIO IN
VIDEO OUT
VIDEO IN
AUDIO OUT
Видеомагнитофон,
DVD-рекордер и т.д.
