15
Русский
Подключение компонентов, оснащенных разъемами HDMI
Подключение HDMI позволяет передавать видео- и аудиосигналы по одному кабелю HDMI. Это дает возможность просмотра
высококачественного видеоматериала, записанного на диски Blu-Ray, а также прослушивания высококачественного звука, вклю-
чая DolbyTrueHD, DTS-HD Master Audio и многоканального звука в формате РСМ. Подключение HDMI также обеспечивает связь
питания телевизора с питанием ресивера и настройку громкости звучания ресивера с телевизора (см.раздел <Настройка подклю-
чения HDMI> на стр.40).

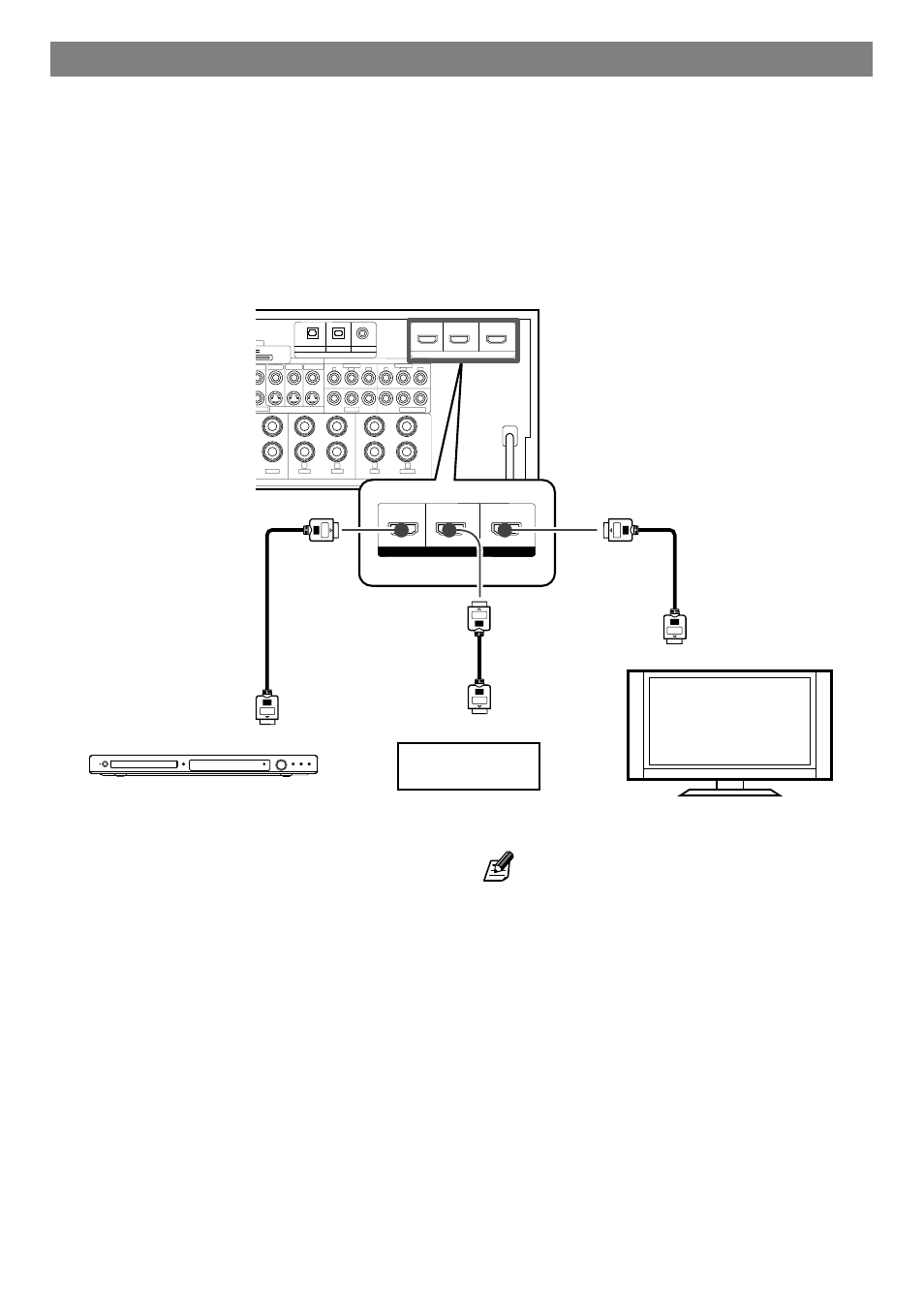

1
Воспользовавшись HDMI-кабелем, соедините входной разъем HDMI ([DVD IN] èëè [VIDEO2 IN]) этого реси-
вера с выходным HDMI-разъемом источника сигнала, например, DVD-проигрывателя.
2
Используя другой второй HDMI-кабель, соедините разъем [HDMI MONITOR OUT] этого ресивера с вход-
ным разъемом HDMI телевизора.
Использование функции HDMI
Для использования функции HDMI необходимо выполнить на-
стройку подключения HDMI. Сначала включите вход HDMI, как
описано в разделе <Настройка входа HDMI - Вход HDMI> -
стр.40.
Движение видеосигнала
Цифровой видеосигнал, поступающий на вход HDMI, воспро-
изводится только через выходной разъем HDMI MONITOR.
Только для KRF-V9300D:
Функция преобразования видеосигнала позволяет воспроиз-
водить видеосигнал с входов VIDEO, S-VIDEO è COMPONENT
VIDEO через выходной разъем HDMI. (См.раздел <Функция
преобразования видеосигнала> на стр.18).
DMIÐÂÜD
Движение аудиосигнала
Цифровой аудиосигнал, поступающий через вход HDMI, вос-
производится через акустические системы, подключенные к
этому ресиверу. Также цифровой аудиосигнал может быть вос-
произведен через телевизор, подключенный к этому ресиве-
ру, в соответствии с выполненными настройками HDMI (см.раз-
дел <Настройка подключения HDMI> на стр.40).
- Для подключения телевизора с входным гнездом DVI требу-
ется кабель-преобразователь HDMI/DVI. Также телевизор дол-
жен быть совместим с HDCP (High-bandwidth Digital Contents
Protection). Обратите внимание, что в зависимости от подклю-
чаемых устройств изображение может не отображаться.
- Для подключения используйте сертифицированный HDMI-
кабель категории 2 (High Speed HDMI TM Cable).
- Когда устройства подключены через разъемы HDMI, для вос-
произведения изображения/звука требуется некоторое время,
т.к. требуется взаимная идентификация разъемов.
- Если изображение и/или звук не воспроизводятся нормаль-
но, выключите все подключенные устройства, а затем вновь
включите их и попробуйте заново воспроизвести изображение/
звук.
EO1 IN VIDEO1 IN MONITOR OUT
MONITOR OUT
DVD IN
DVD IN
VIDEO2 IN
O1 OUT
CD(ASSIGNABLE) VIDEO2 DVD DVD IN
OPTICAL OPTICAL COAXIAL
VIDEO2 IN MONITOR OUT
HDMI DIGITAL IN
S-VIDEO
VIDEO COMPONENT VIDEO
GRAY BLUE GREEN TAN BROWN
CENTER SURROUND SURROUND BACK
500mA
od
Y CB CR
VIDEO2 IN
Y CB CR
L R L R
SURROUND SPEAKERS (6 – 16 )
DVD IN VIDEO2 IN MONITOR OUT
HDMI
HDMI MONITOR IN
HDMI OUT
HDMI OUT
DVD-проигрыватель
Видеопроигрыватель
Телевизор
