26
KRF-V9300D/KRF-V8300D/KRF-V7300D

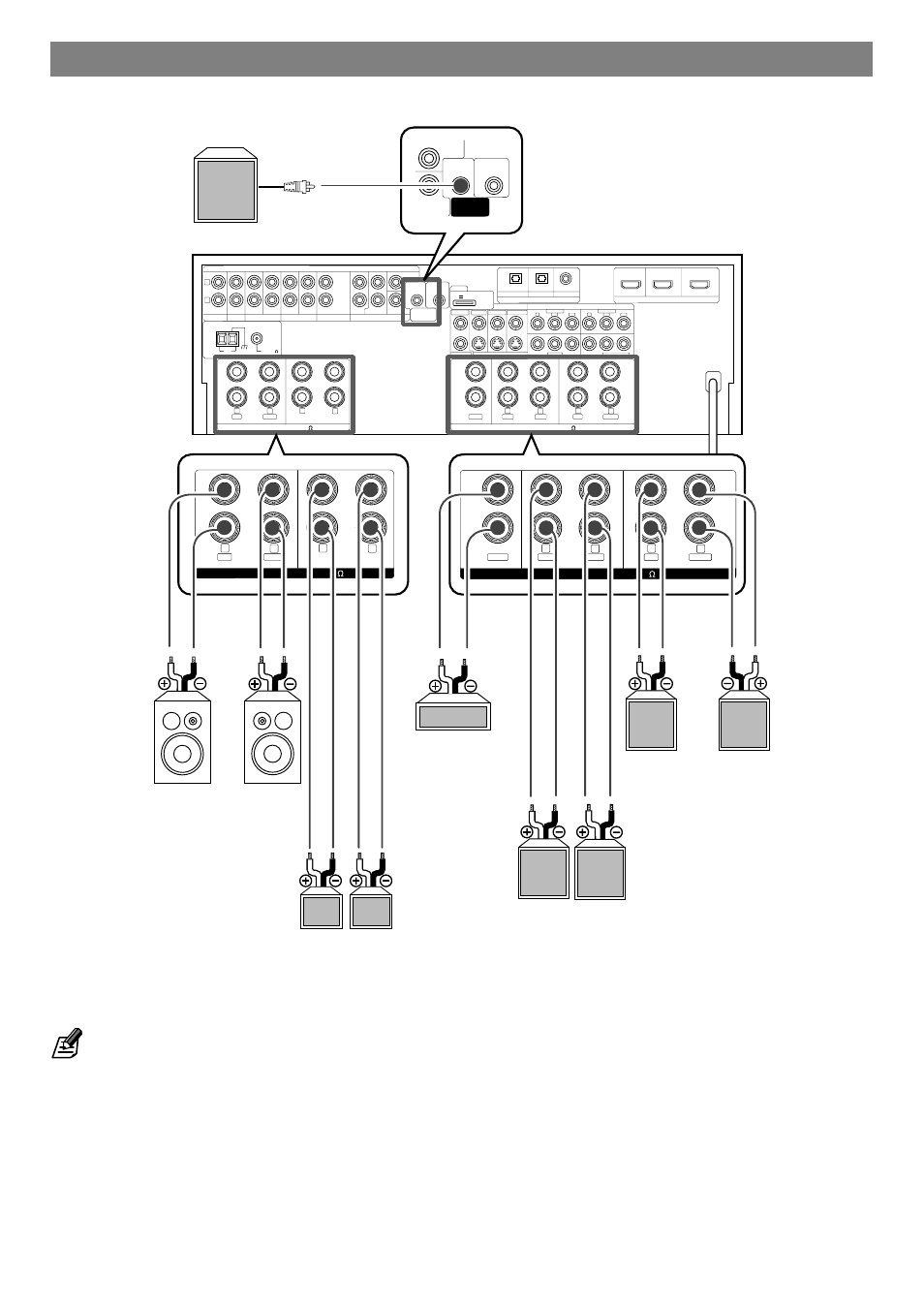

Подключение акустических систем
L
R
AUX CD MD/TAPE VIDEO1
ANTENNA
VIDEO2
AUDIO
DVD/6CH IN
FRONT SPEAKERS (6 – 16 )
AUTO ROOM EQ
MIC IN
VIDEO1 IN VIDEO1 IN MONITOR OUT
MONITOR OUT
DVD IN
DVD IN
VIDEO2 IN
VIDEO1 OUT
CD(ASSIGNABLE)
SUB WOOFER
PRE OUT
VIDEO2 DVD DVD IN
OPTICAL
CENTER
SURROUND FRONT PLAY IN PLAY IN REC OUT PLAY IN PLAY IN PLAY IN REC OUT SUB WOOFER
OPTICAL COAXIAL
VIDEO2 IN MONITOR OUT
HDMI DIGITAL IN
S-VIDEO
VIDEO COMPONENT VIDEO
RED WHITE GRAY BLUE GREEN TAN BROWN
AM
SPEAKER A SPEAKER B CENTER SURROUND SURROUND BACK
GND FM 75
5V 500mA
iPod
Y CB CR VIDEO2 IN Y CB CR
L R L R L R L R
SURROUND SPEAKERS (6 – 16 )
AUTO ROOM EQ
MIC IN
CENTER
SUB WOOFER SUB WOOFER
PRE OUT
RED WHITE
SPEAKER A SPEAKER B
L R L R
FRONT SPEAKERS (6 – 16 )
GRAY BLUE GREEN TAN BROWN
CENTER SURROUND SURROUND BACK
L R L R
SURROUND SPEAKERS (6 – 16 )
- Сопротивление акустических систем: 6 - 16 Ом
- Никогда не закорачивайте провода положительной (+) и отрицательной (-) полярности кабеля подключения акустических систем.
- Если левая и правая акустические системы будет подключены инверсно или будет перепутана полярность подключения прово-
дов, звук может стать неестественным и возникнет побочное акустическое изображение. Подключайте акустические системы пра-
вильно.
- Если используется только одна тыловая возвратная акустическая система, подключайте ее к гнезду [SURROUND BACK L].
- При подключении одной пары фронтальных акустических систем или комплекта акустических систем, установленных в другой
комнате, выполните подключение к гнездам [SPEAKER B].
Активный сабвуфер
Правая Левая
Фронтальные
акустические системы А
Правая Левая
Фронтальные
акустические системы В
Центральная
акустическая
система
Правая Левая
Тыловые
акустические системы
Правая Левая
Тыловые возвратные
акустические системы
