22
KRF-V9300D/KRF-V8300D/KRF-V7300D

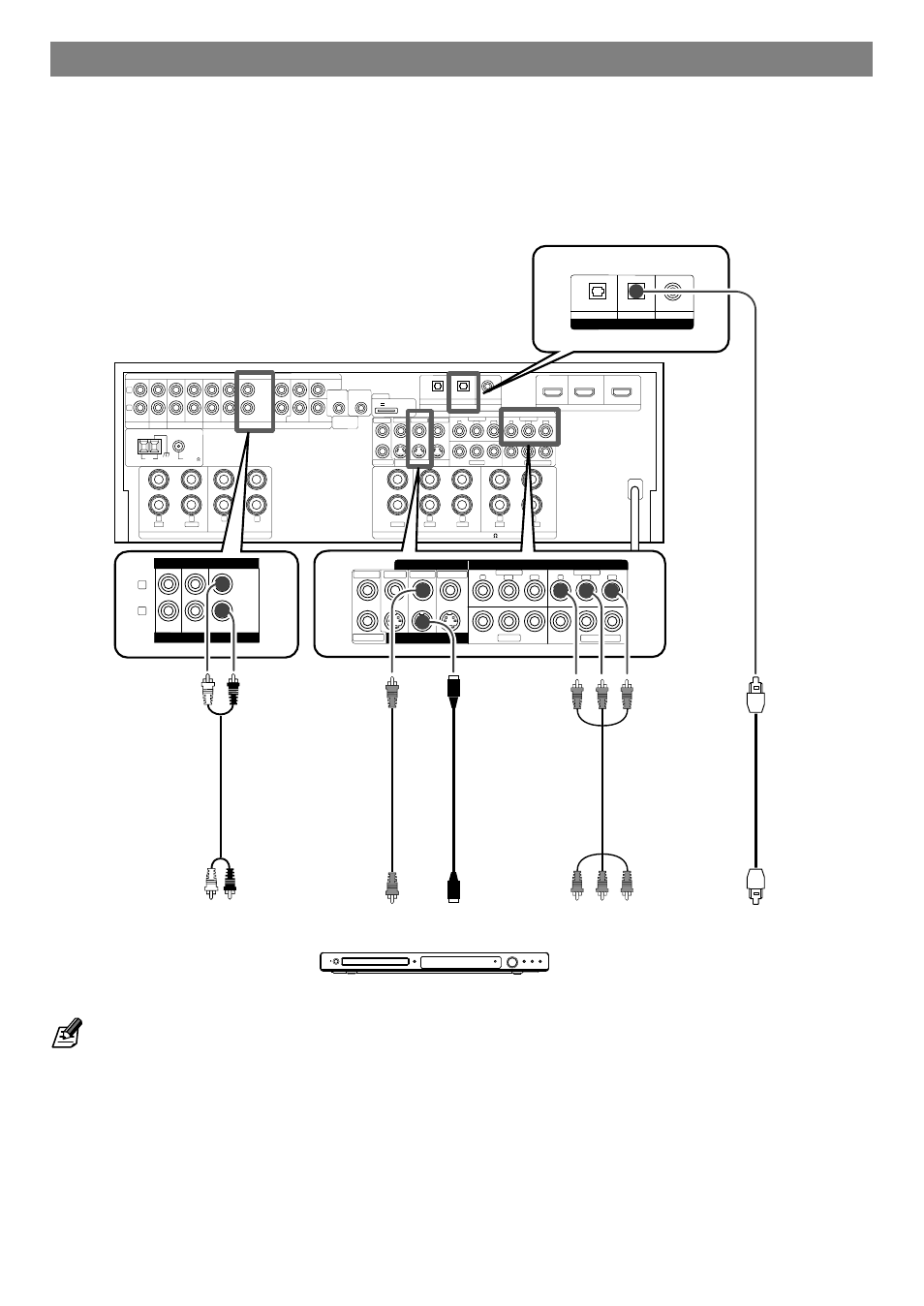

Подключение видеоустройства
1
Выполните аудиоподключение: подключение [A] (аналоговое) или [B] (цифровое).
2
Выполните видеоподключение к телевизору: подключение [B], [C] èëè [D].
3
Подключите телевизор (монитор).
Выполните подключение в соответствии с разделом <Подключение телевизора (монитора)> на стр.16.
L
R
AUX CD MD/TAPE VIDEO1
ANTENNA
VIDEO2
AUDIO
DVD/6CH IN
FRONT SPEAKERS (6 – 16 )
AUTO ROOM EQ
MIC IN
VIDEO1 IN VIDEO1 IN MONITOR OUT
MONITOR OUT
DVD IN
DVD IN
VIDEO2 IN
VIDEO1 OUT
CD(ASSIGNABLE)
SUB WOOFER
PRE OUT
VIDEO2 DVD DVD IN
OPTICAL
CENTER
SURROUND FRONT PLAY IN PLAY IN REC OUT PLAY IN PLAY IN PLAY IN REC OUT SUB WOOFER
OPTICAL COAXIAL
VIDEO2 IN MONITOR OUT
HDMI DIGITAL IN
S-VIDEO
VIDEO COMPONENT VIDEO
RED WHITE GRAY BLUE GREEN TAN BROWN
AM
SPEAKER A SPEAKER B CENTER SURROUND SURROUND BACK
GND FM 75
5V 500mA
iPod
Y CB CR
VIDEO2 IN Y CB CR
L R L R L R L R
SURROUND SPEAKERS (6 – 16 )
AUDIO
REC OUT PLAY IN PLAY IN
VIDEO1 VIDEO2
VIDEO1 IN VIDEO1 IN MONITOR OUT
MONITOR OUT
DVD IN
DVD IN
VIDEO2 IN
VIDEO1 OUT
Y CB CR
VIDEO2 IN
Y CB CR
S-VIDEO
VIDEO COMPONENT VIDEO
CD(ASSIGNABLE) VIDEO2
OPTICAL OPTICAL COAXIAL
DVD
DIGITAL IN
L
R
A B
C D E
AUDIO OUT VIDEO OUT S-VIDEO OUT COMPONENT
VIDEO OUT
OPTICAL DIGITAL
OUT (AUDIO)
- Если выполнено подключение, приведенное выше, отключите вход HDMI. (См.раздел <Настройка подключения HDMI - Вход
HDMI> на стр.40).
- Если подключенное видеоустройство и/или телевизор (монитор) оснащены разъемами HDMI, рекомендуется использовать под-
ключение HDMI. (См.раздел <Подключение компонентов, оснащенных разъемами HDMI> на стр.15).
(аналоговый)
DVD-проигрыватель и т.д.
